Атлет АГ-319К-СКИ — кабелетрассоискатель с возможностью контроля качества изоляции и функцией сохранения GPS\ГЛОНАСС координат

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Производитель	ТЕХНО-АС
  Назначение	Кабелеискатель, Трассоискатель

• Описание

  Производитель:	Россия
  Гарантия:	1 год

  Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов), а также возможностью поиска мест повреждения внешней изоляции коммуникации.

  В составе комплекта приемник в виде моноблока с большим ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии.

  Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.

  Самый мощный мультичастотный генератор в линейке ТЕХНО-АС, с дальностью работы до 10 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.

  Назначение кабелетрассоискателя Атлет АГ-319К-СКИ

  • Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
  • Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
  • Поиск электрических кабелей под напряжением.
  • Поиск мест пересечения трубопровода и кабеля.
  • Определения мест повреждения кабельных линий.
  • Обследования участков местности перед проведением земляных работ.
  • Поиск мест повреждения внешней изоляции коммуникации (трубопровода, кабеля).
  • Запись GPS\ГЛОНАСС координат и составление карт найденных коммуникаций.
  • Возможность трассировки неметаллических коммуникаций с помощью дополнительного внутритрубного генератора.

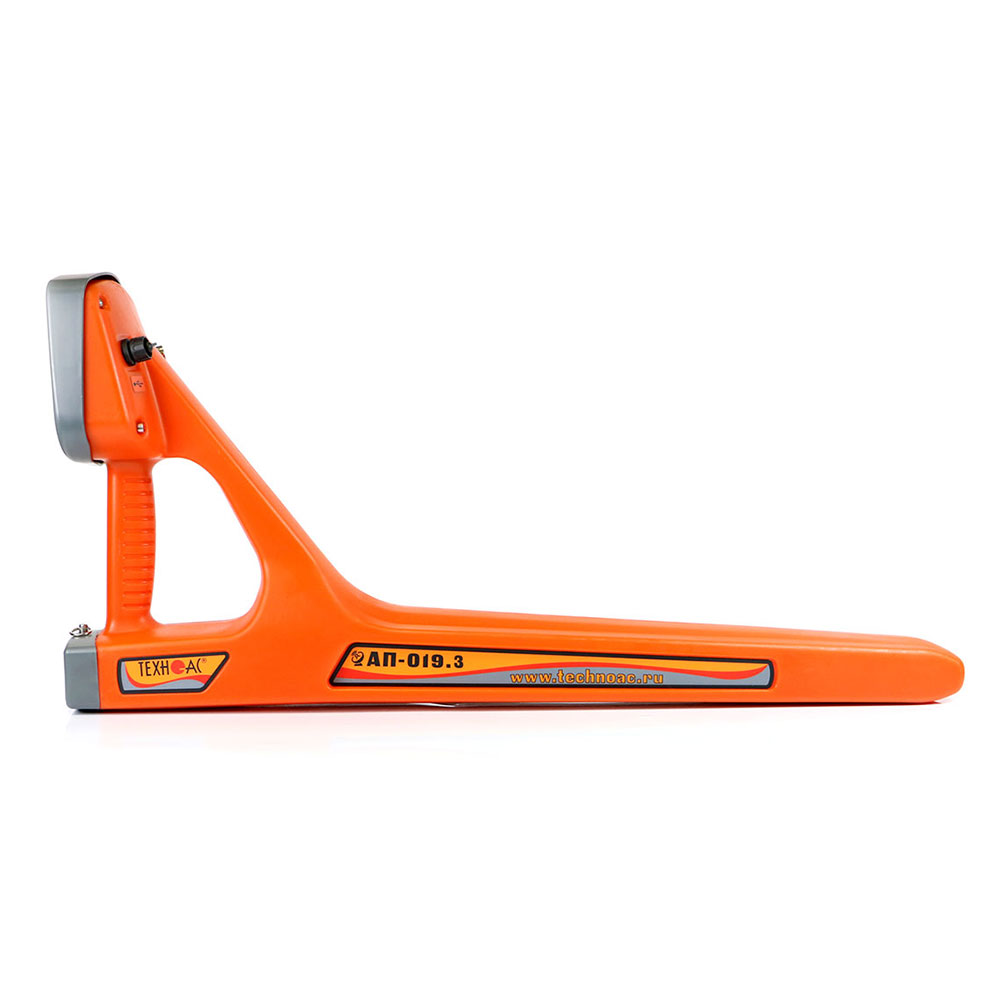

  Особенности приемника АП-019.3

  • Современный цифровой трассопоисковый приемник-моноблок АП-019.3.
  • Изображение трассы на экране прибора.
  • Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
  • Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.
  • Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).
  • Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
  • Дополнительные функций при подключении внешних датчиков.
  • Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40…8000 Гц, Радио 8…40 кГц).
  • Меню на двух языках (русский и английский).
  • Возможность подключения внешнего аккумулятора Power Bank и работа при отрицательных температурах, внешний аккумулятор прячется под одежду оператора.

  Особенности генератора АГ-120ТМ

  • Увеличенная емкость аккумуляторов по сравнению с генератором АГ-120Т.
  • Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
  • Мультичастотный (200…10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующий данный диапазон частот.
  • Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности.
  • Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке.
  • Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах).
  • Высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности.
  • Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
  • Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).

  Функциональные возможности приемника АП-019.3 в различных режимах работы

  Режим «Трасса»

  Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.



  Режим «График»

  На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.



  Режим «График+»

  Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.



  Режим «Минимум максимум»

  Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.



  Режимы «Относительное расстояние до коммуникации»

  Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.





  Режим «2-частоты»

  В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.

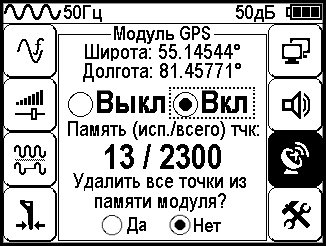

  Привязка коммуникации к карте местности с помощью GPS/ГЛОНАСС модуля

  С помощью встроенного GPS/ГЛОНАСС модуля определяются текущие координаты приемника. Нажатием клавиши на панели управления в оперативной памяти приемника сохраняются дата, время, текущие координаты а также измеренные параметры точек магистрали: глубина залегания и величина тока.



  Сохраненные данные переносятся на ПК для нанесения их на карту и дальнейшей обработки: редактирования взаимосвязи между точками (построение трека), сохранения трека в базу данных, а также в KML или CSV файл.

  Программа MapProgram

  Данная программа предназначена для считывания сохранённых точек с прибора АП-019.3, отображения точек на картах Google Maps и Яндекс, редактирования взаимосвязи между точками (построения трека), сохранения трека в базу данных, а так же в KML- файл и CSV- файл. Все считаные точки сохраняются в базу данных. База данных хранится в папке с исполняемым файлом exe. Имя базы данных «GPSdb».

  Для работы с сохраненными в приемнике АП-019.3 данными прибор подключается к компьютеру с помощью кабеля USB.

  Системные требования к компьютеру

  • Операционная система: Windows XP 32/64 Bit, Windows 8.1 32/64 Bit, Windows 8 32/64 Bit, Windows 7 32/64 Bit, Windows Vista 32/64 Bit, Windows 10 32/64 Bit.
  • Процессор: Pentium 4 1.5 GHz or Athlon XP 1500+ processor or higher.
  • Оперативная память: 1 GB RAM.
  • Место на жестком диске: 300 MB of free space.

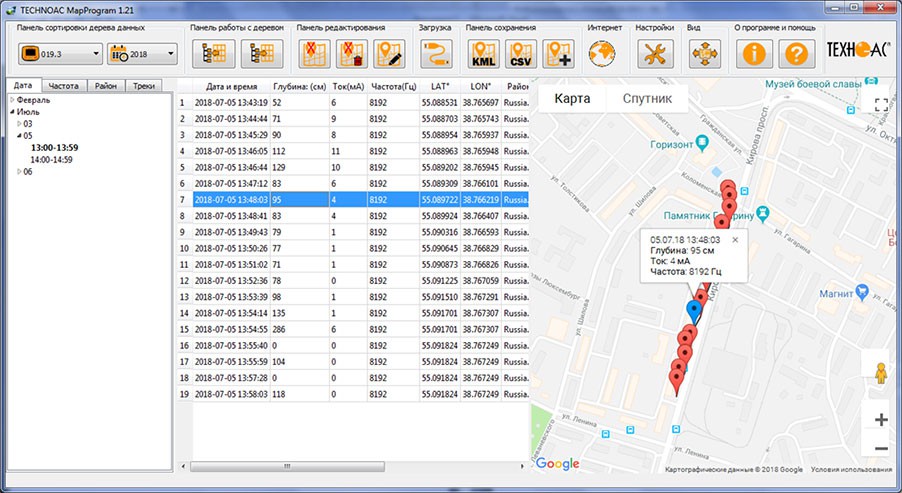

  Вид окна программы MapProgram



  Программа UtilityLoc

  Программа UtilityLoc предназначена для приемника АП-019.3 и имеет более широкие функциональные возможности сохранения данных в общедоступных форматах в отличие от программы MapProgram. Пользователи программы получают доступ к ее обновлениям в течение всего срока использования.

  Системные требования к компьютеру

  • Операционная система: Windows XP 32/64 Bit, Windows 8.1 32/64 Bit, Windows 8 32/64 Bit, Windows 7 32/64 Bit, Windows Vista 32/64 Bit, Windows 10 32/64 Bit.
  • Процессор: Pentium 4 1.5 GHz or Athlon XP 1500+ processor or higher.
  • Оперативная память: 1 GB RAM.
  • Место на жестком диске: 300 MB of free space.

  В комплекте с диском вы получаете ключ для активации программы.

  Информацию о стоимости программы и лицензии на ее использование вы можете узнать у наших менеджеров.

  Рекомендуемые области применения кабелетрассоискателя Атлет АГ-319К-СКИ

  • Электросети.
  • Телекоммуникация.
  • Строительно-монтажные организации.
  • ЖКХ.
  • Водоканалы.
  • Теплосети.
  • Нефтегазовая отрасль.
  • Геодезия.

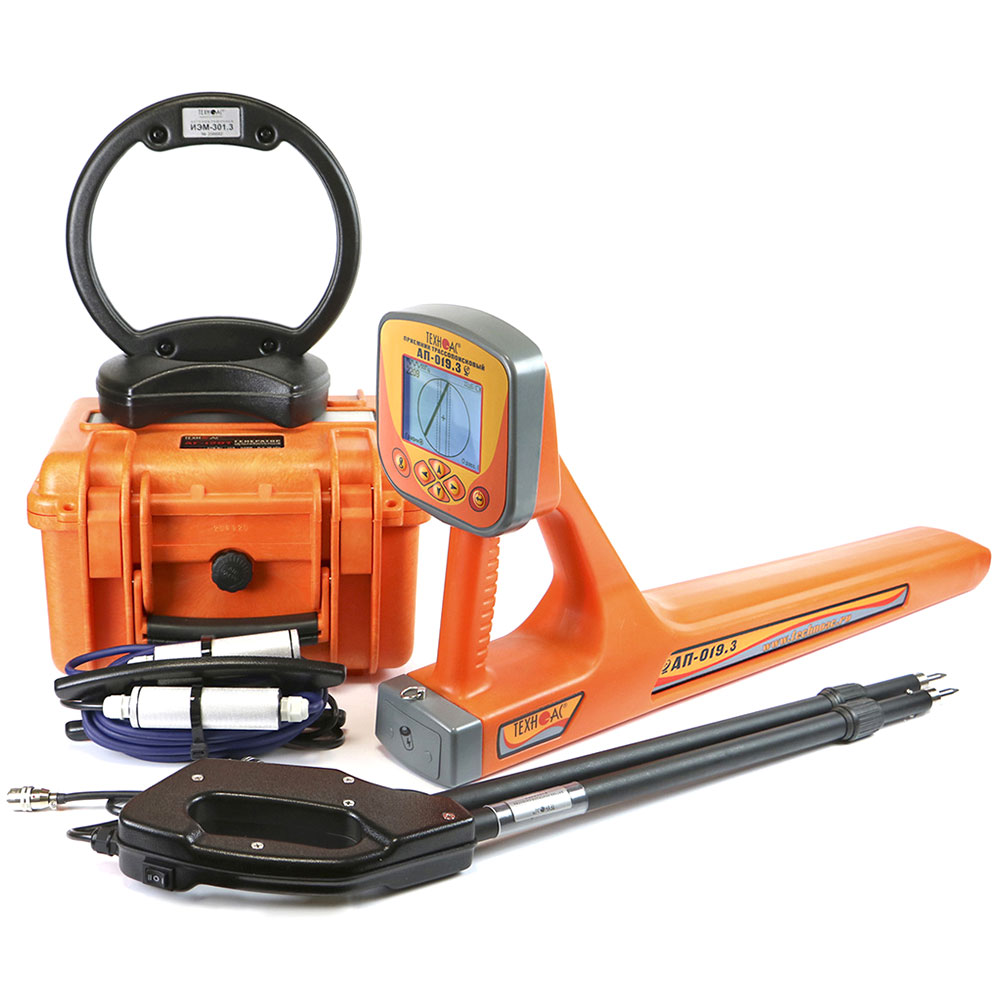

• Комплектация

  №	Наименование	Количество
  1	Трассопоисковый приемник АП-019.3	1 шт.
  2	Генератор АГ-120ТМ	1 шт.
  3	Индукционная антенна ИЭМ-301.3	1 шт.
  4	Источник питания ENP-240-12	1 шт.
  5	Кабель для источника питания AG120.02.060	1 шт.
  6	Кабель USB 2.0 AM-mini USB 1 м	1 шт.
  7	Кабель внешнего аккумулятора АГ120.02.020	1 шт.
  8	Кабель выходной АГ120.02.050	1 шт.
  9	Кабель для заземления АГ105.02.020	1 шт.
  10	Контакт магнитный АГ120.02.090	2 шт.
  11	Штырь заземления АГ110.02.004	2 шт.
  12	Батарейки	4 шт.
  13	Диск CD-R по АП-019.3	1 шт.
  14	Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107)	1 шт.
  15	Сумка для генератора АГ-120ТМ (чехол 53181)	1 шт.
  16	Сумка для приемника (чехол 53212)	1 шт.
  17	Сумка для комплекта (чехол 53222)	1 шт.

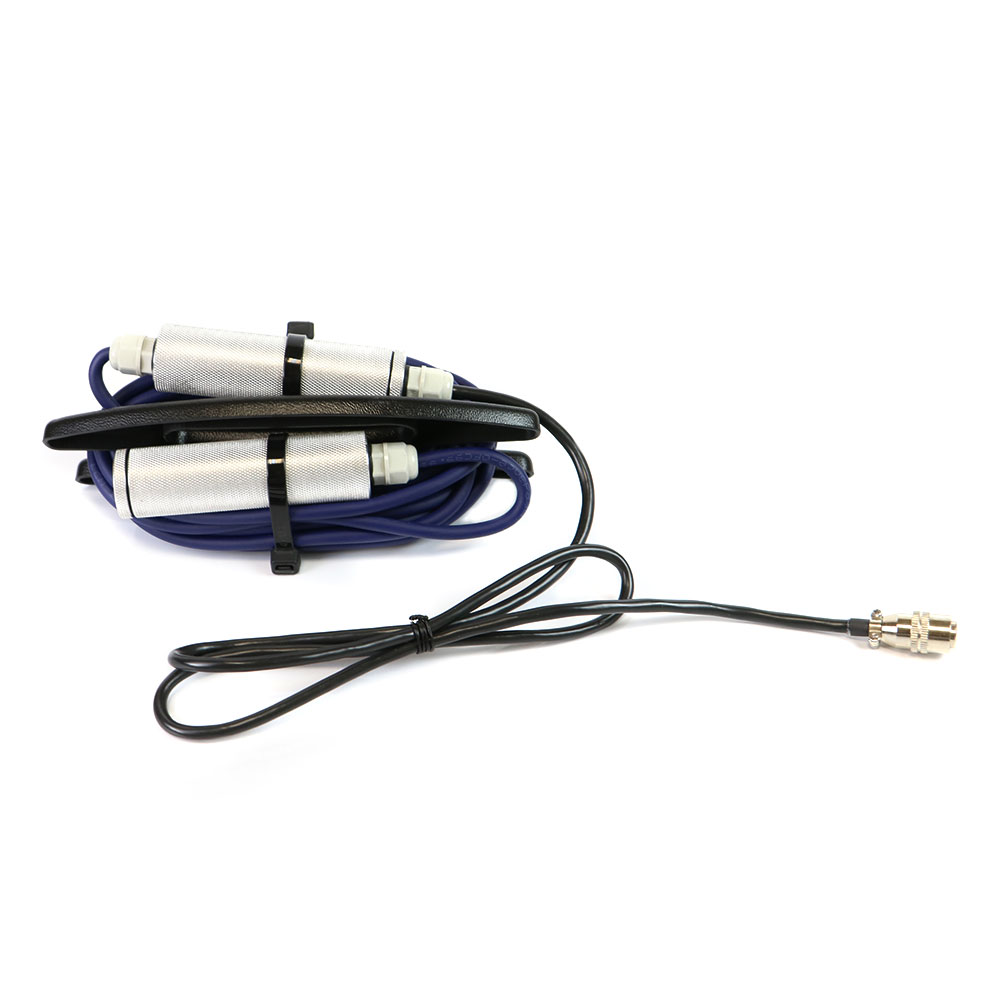

  18	Датчик контроля качества изоляции ДКИ-117	1 шт.

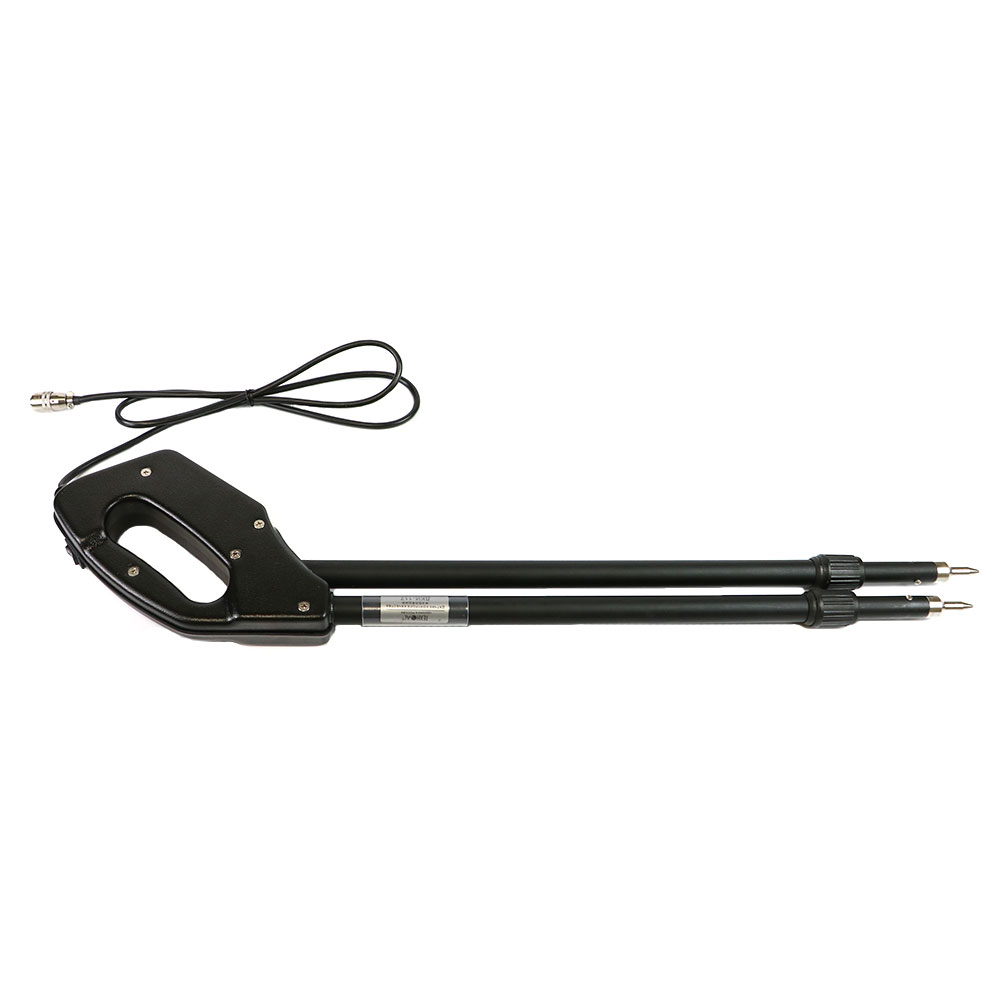

  19	Датчик определитель дефектов коммуникаций ДОДК-117	1 шт.
  20	Сумка для ДКИ (чехол 53178)	1 шт.
  21	Руководство по эксплуатации	3 шт.
  22	Паспорт	1 шт.

  Дополнительная комплектация кабелетрассоискателя Атлет АГ-319К-СКИ

  №	Наименование
  1	Комплект аккумуляторов и зарядное устройство для приемника АП-019

• Трассоискатель Атлет АГ-319К СКИ — надёжное решение для поиска подземных коммуникаций

  Трассоискатель Атлет АГ-319К СКИ — это профессиональный прибор нового поколения, предназначенный для точного определения положения и глубины залегания трубопроводов, линий электропередачи, нефтепроводов, газо- и газораспределительных сетей. Особенно эффективен на объектах строительства, в инженерных системах и при решении комплексных задач по обследованию инфраструктуры.

  ---

  Основные характеристики и преимущества

  ?️ Работает при длительном удалении от трассы и в сложных атмосферных условиях

  ? Поддержка частоты 1 кГц, стабильная работа в зоне отклонения сигнала

  ? Корпус с защитой IP65, устойчив к воздействию пыли, влаги, механических нагрузок

  ? Поддержка питания: 12В, 15А, 21В, 9А, 1А

  ? Уровень чувствительности: 3 dB — высокоточная локализация повреждений и неисправностей

  ---

  Применение

  • Обследование трубопроводных, газовых, нефтяных и сигнальных сетей

  • Использование в предприятиях, на промышленных и автомобильных объектах

  • Актуален для строительства, ЖКХ, служб эксплуатации и транспорта

  Дополнительно

  ? Можно добавить товар в избранное, а также сравнить с другими моделями в разделе «Предложения»

  ? Есть вопрос? Наши специалисты дадут ответ и помогут подобрать оптимальное решение

  ? Оснащён системой защитных фильтров — работа без сбоев даже вблизи источников помех

  ? Заказать можно онлайн с доставкой по России — Москва и регионы

  ? Нашли дешевле? Сообщите нам — предложим прямое решение по лучшей цене

  ---

  Почему выбирают нас

  ✅ Только проверенные бренды

  ? Гарантийное и постгарантийное обслуживание, ремонт, калибровка, работа с преобразователями, акустическими датчиками, металлодетекторами, динамометрами, и др.

  ? Быстрая доставка: соблюдаем кратчайший срок поставки

  ? Вся техника сопровождается полной документацией и технической поддержкой

  ---

  Трассоискатель Атлет АГ-319К СКИ — профессиональный подход к диагностике инженерных коммуникаций. Убедитесь в его надёжности — оформите заказ онлайн или получите подробную консультацию от наших экспертов.
