Доплеровский расходомер для открытых каналов и безнапорных сточных вод SLD-850

В наличии

Доплеровский расходомер SLD-850 предназначен для измерения расхода безнапорных сточных вод в открытых каналах, ручьях, реках и трубопроводах.

Прибор измеряет скорость потока в диапазоне 0,05–6 м/с с погрешностью 1%, поддерживает каналы шириной 200–100 000 мм и оснащён цифровым интерфейсом RS-485, токовым выходом 4–20 мА и автономным питанием.

Задать вопрос
Поделиться

Технические характеристики

Погрешность измерений	1
Диаметр, мм	150 — 6000 мм
Диапазон измерений	0.05 — 6 м/с, от 0.05 м/с
Питание
Степень защиты оболочки
Расстояние от датчика до прибора	15 метров (базовая комплектация), до 500 метров (опция)
Типы каналов	Любые; заполненные трубопроводы; частично-заполненные трубопроводы; хозяйственно-бытовая канализация; ливневая канализация; ручьи; реки
Дисплей	ЖК с подсветкой, 2х8 символов
Количество точек привязки	20
Архив	Записи результатов измерений за сутки/месяц/год; накопительный расход; отключения питания; изменения статуса прибора
Облачный сервис	Бесплатное ПО; доступ к показаниям из любой точки мира

Описание
Доплеровские расходомеры Streamlux SLD-850 предназначены для измерения расхода безнапорных сточных вод промышленных предприятий и ЖКХ. Они применяются на открытых каналах любого типа, а также в ручьях и реках с шириной от 200 мм до 10 метров и глубиной от 10 мм до 6 метров. При определённых условиях измерения возможны на каналах шириной до 100 метров.

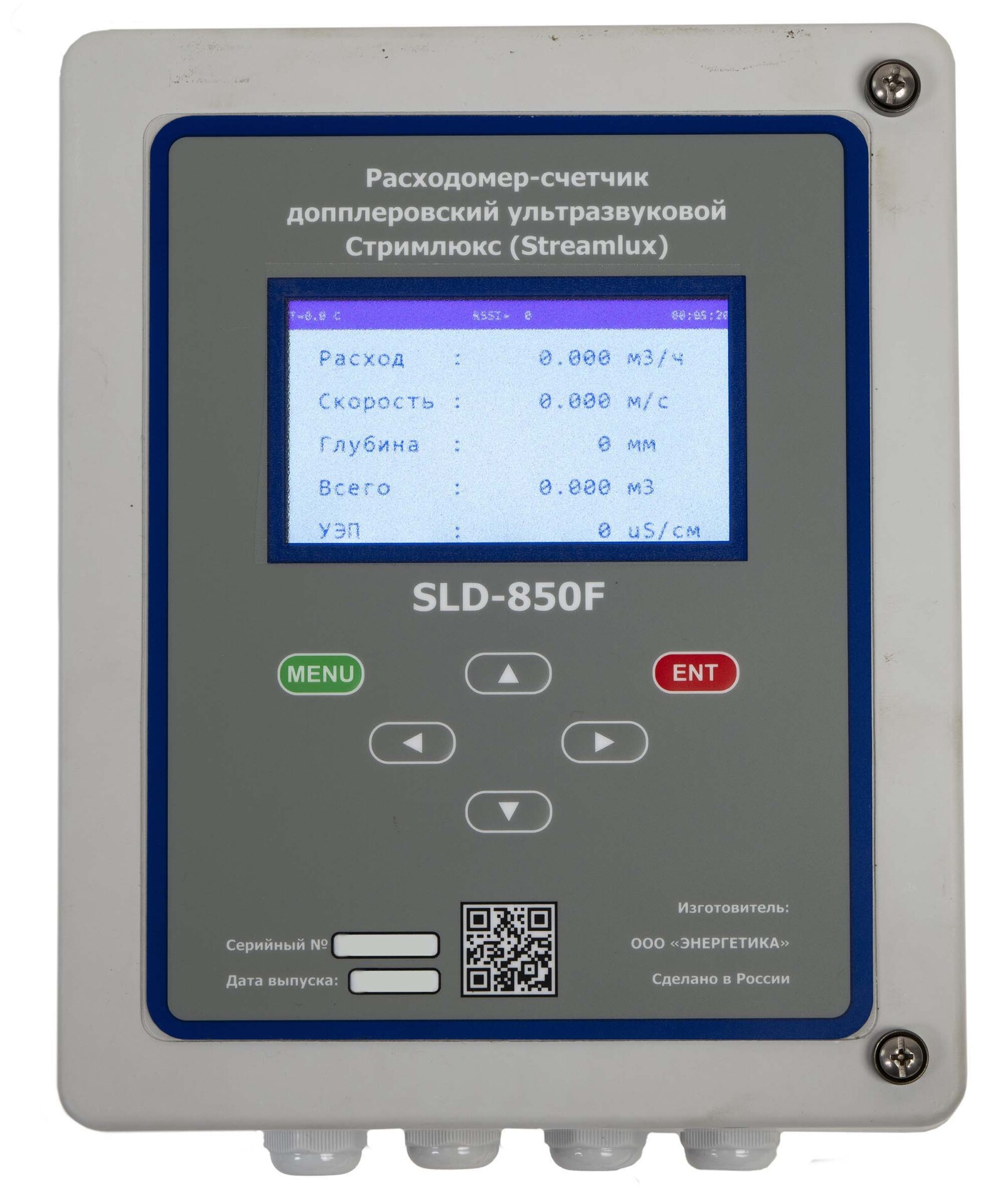

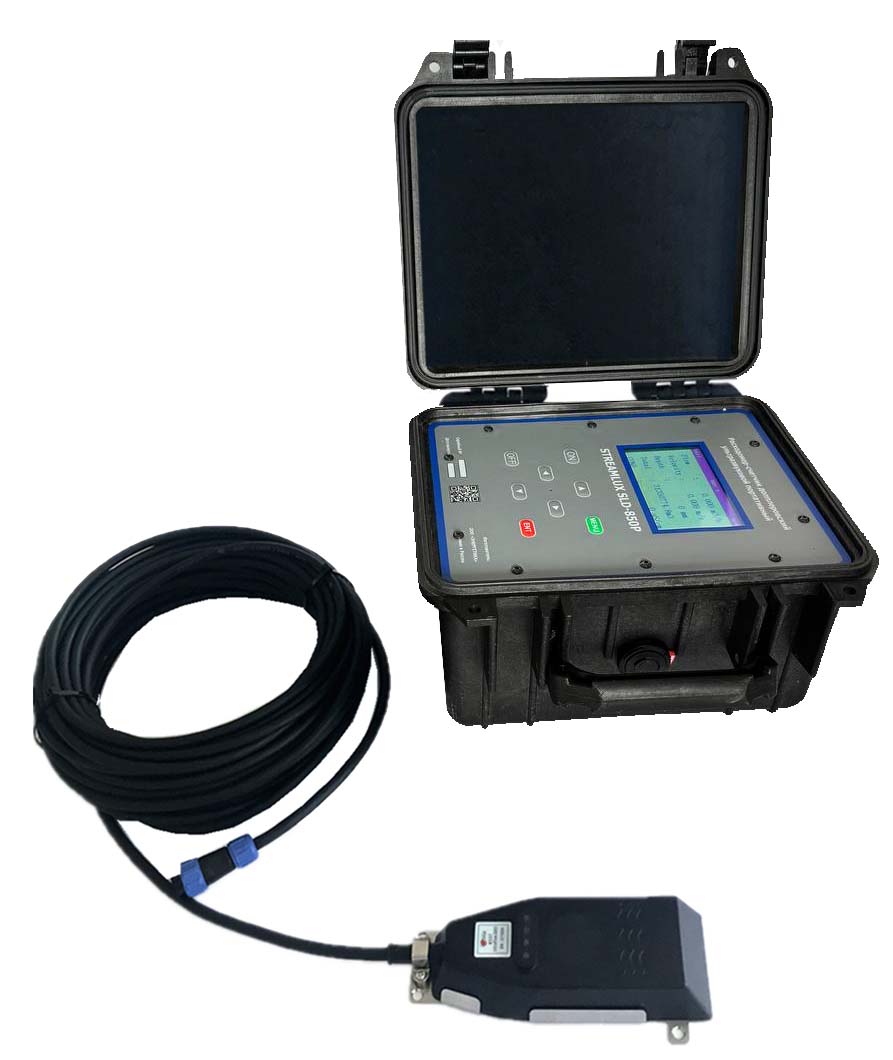

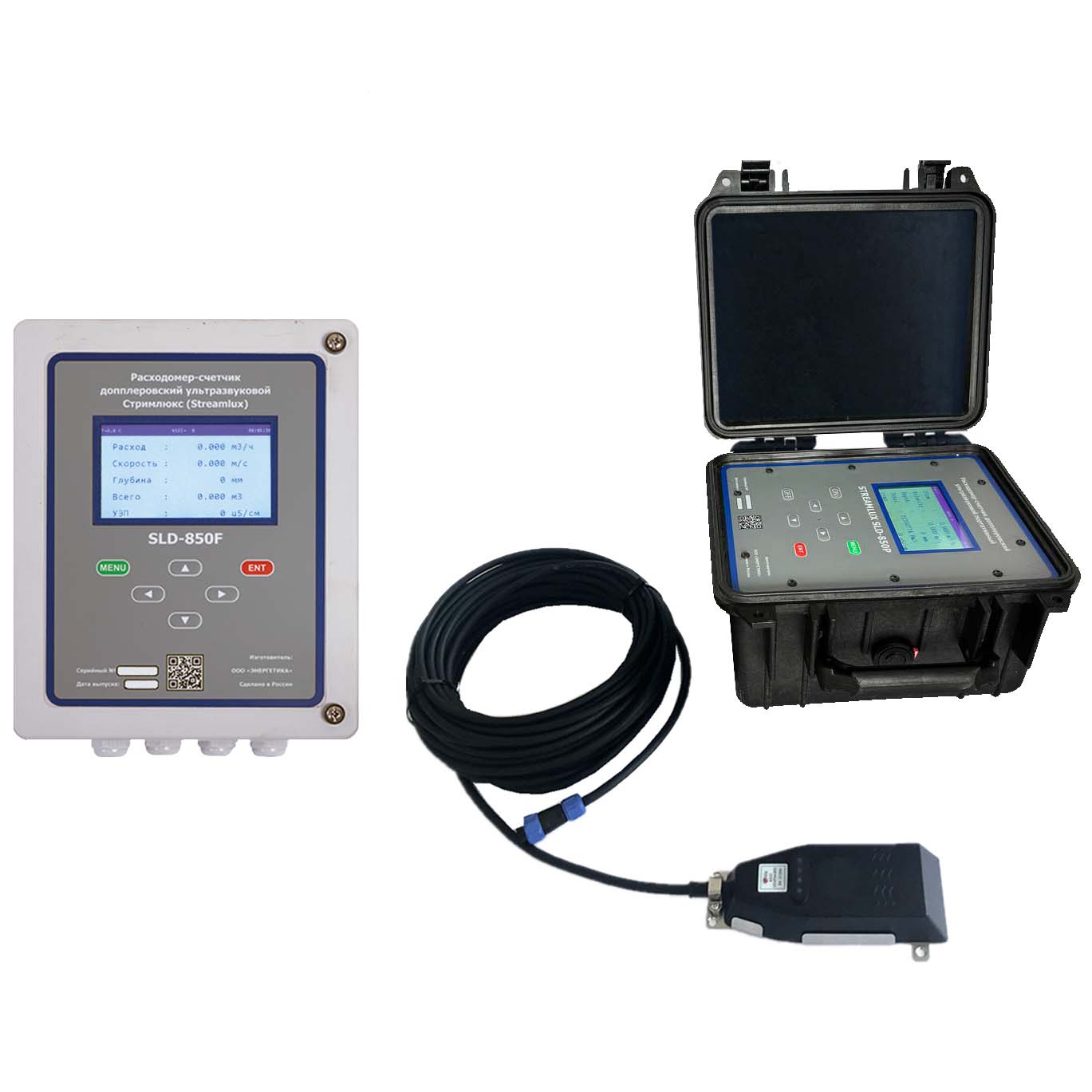

Расходомеры серии Streamlux SLD-850 поставляются в стационарной версии настенного крепления для непрерывного контроля расхода сточных вод и в портативной версии с батареей на 50 часов работы. Для удалённых от электросетей объектов существует версия с автономным питанием до 1 года.

Для всех моделей предусмотрены аналоговые и цифровые порты: 4–20 мА, импульсный выход и коммуникация по RS-485 по протоколу Modbus.

Учет сточных вод. Доплеровские расходомеры Streamlux SLD-850 подходят для учета сточных вод и практически нечувствительны к подпорам. С помощью алгоритма кросскорреляции приборы вычисляют среднюю скорость движения частиц в разных слоях потока.

Ультразвуковой датчик расходомера может быть установлен на дне трубы или канала, а также со смещением по высоте. Это позволяет проводить измерения в сетях с загрязнением или заиливанием. Длина кабеля до погружного датчика может достигать 500 м.

Расходомеры Streamlux SLD-850 не требуют специального лотка или водослива. Параметры трубы или канала вводятся через меню. В измерительной части отсутствуют движущиеся элементы.

Высокая точность. Погрешность измерения составляет 1%. Для измерений используются датчики глубины, наклона, температуры и проводимости.

Показатели, измеряемые датчиком:
- Скорость потока
- Глубина ультразвуковым методом
- Глубина методом давления
- Температура жидкости
- Атмосферное давление
- Удельная электропроводность
После каждого измерения выполняется анализ и обработка данных, включая усреднение, кросскорреляцию и фильтрацию экстремумов по каждому параметру.

Принцип работы. Для измерения скорости потока датчик использует непрерывный доплеровский режим. Ультразвуковой сигнал передается в поток воды, а отражения от взвешенных частиц принимаются и анализируются для определения доплеровского сдвига скорости. Усредняя скорости движения частиц, расходомер рассчитывает среднюю скорость потока.

Измерение глубины воды — ультразвуковой метод. SLD-850F использует времяпроходной принцип: к поверхности воды передается пучок ультразвуковых сигналов и измеряется время приема эха, отраженного от поверхности. Максимальная глубина, измеряемая ультразвуковым методом, составляет 5 м.

Измерение глубины воды — метод давления. Метод давления применяется на участках, где вода содержит большое количество мусора или пузырьков воздуха. Замеры могут использоваться в местах, где прибор невозможно установить на дне канала или горизонтально. SLD-850F оборудован датчиком абсолютного давления до 2 бар.

Компенсация барометрического давления. При использовании датчиков давления погрешность измерения глубины исправляется путем вычитания атмосферного давления из измеренного давления столба жидкости.

Температура. Для измерения температуры воды используется полупроводниковый датчик температуры. Измеренное значение температуры применяется для автоматической компенсации данных.

Удельная электропроводность. Для измерений используются четыре электрода. Прибор рассчитывает предварительное значение удельной электропроводности и компенсированное с учетом температуры.

Акселерометр. Встроенный акселерометр определяет значения углов наклона датчика в продольной и поперечной осях.
