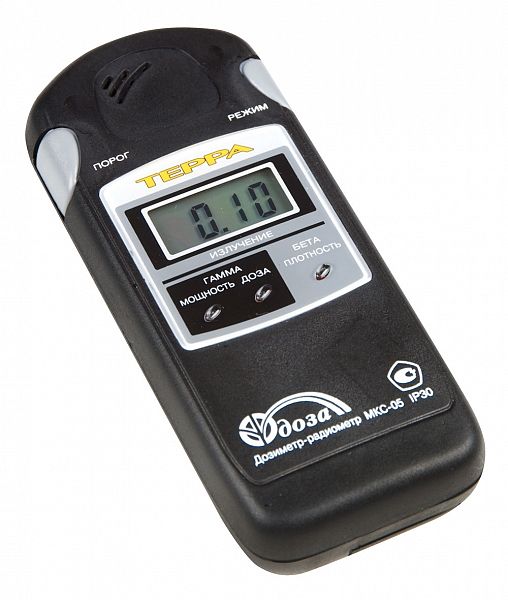

Дозиметр МКС-05 ТЕРРА

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Производитель	Россия
  Размеры, мм
  Госреестр	Да

• Описание

  Производитель:	Россия
  Номер реестра СИ:	24975-08

  Дозиметры-радиометры серии МКС-05 «ТЕРРА» предназначены для оперативного измерения гамма- и рентгеновского излучения а также плотности потока бета-частиц. Дозиметры-радиометры МКС-05 «ТЕРРА» представлены тремя модификациями – МКС-05 ТЕРРА, МКС-05 ТЕРРА Bluetooth и МКС-05 ТЕРРА-П. Дозиметры ТЕРРА сделаны в России, включены в государственный реестр средств измерения и имеют положительные отзывы отечественных специалистов.

  Дозиметры ТЕРРА это недорогие приборы, которые используются в целях контроля радиационной чистоты помещений, предметов быта, одежды, транспортных средств, поверхности почвы, а так же для оценки радиационного загрязнения продуктов питания и денежных купюр (соответствует требованиям инструкции ЦБ РФ от 04.12.2007 №131-И). Дозиметр МКС-05 ТЕРРА-П относится к классу бытовых изделий и не является средством для официальных измерений; модели МКС-05 ТЕРРА и ТЕРРА Bluetooth относится к классу профессиональных измерительных приборов. Дозиметры ТЕРРА изготавливаются в соответствии с требованиями ТУ 4362-050-31867313-2009 и ТУ 4362-049-31867313-2005.

  Особенности дозиметров МКС-05 ТЕРРА

  • Измерение МЭД фотонного излучения и плотности потока бета-частиц осуществляется до достижении величины заданной статистической погрешности, и в зависимости от интенсивности облучения, время измерения может составлять от 1 до 70 секунд.
  • Энергетическая зависимость показаний дозиметра при измерении МЭД и ЭД гамма-излучения в энергетическом диапазоне от 0,05 до 1,25 МэВ (относительно энергии 0,661 МэВ) – не более 25 %.
  • Показания дозиметра зависят от его ориентации относительно источника излучения. Анизотропия дозиметра при падении гамма-квантов в телесном угле 60° относительно основного направления измерений составляет для радионуклидов 137Cs и 60Co – 25 %, для радионуклида 241Am – 60 %.
  • В дозиметре МКС-05 ТЕРРА реализована система пороговой сигнализации с тремя независимыми пороговыми уровнями: МЭД и ЭД фотонного излучения и плотности потока бета-частиц. Значения пороговых уровней излучения программируются с дискретностью в единицу цифрового разряда шкалы во всем рабочем диапазоне измерения.
  • Дозиметр подаёт звуковые сигналы разных периодичностей и разных тональностей при превышении запрограммированного уровня МЭД, Сигнал одной тональности сопровождает попадание гамма-кванта или бета-частицы в детектор, а сигнал двух тональностей – превышение запрограммированных пороговых уровней МЭД, ЭД или плотности потока бета-частиц.
  • Измеряемые значения, пороговые уровни, а также значения реального времени и установленного времени будильника поочередно выводятся на цифровой жидкокристаллический индикатор в зависимости от выбранного режима с высвечиванием типа излучения и единиц измерения. Для модели МКС-05 ТЕРРА Bluetooth все данные отображаются на многофункциональном ЖКИ одновременно.
  • Питание дозиметра осуществляется от двух гальванических элементов типоразмера ААА. Дозиметр обеспечивает четырёхуровневую индикацию признака разрядки источника питания. Ток потребления дозиметра при номинальном напряжении 3,0 В при выключенной подсветке шкалы и в условиях нормального фонового излучения – 0,5 мА.
  • Дозиметр выдерживает кратковременное (в течение 5 минут) действие фотонного ионизирующего излучения МАЭД до 1,0 Зв/ч и устойчив к воздействию постоянных или переменных магнитных полей напряжённостью 400 А/м. По степени защиты от поражения электрическим током дозиметр относится к классу II по ГОСТ 12.2.007.0-75.
  • Эксплуатационные ограничения: при работе в среде, содержащей пыль, или во время атмосферных осадков дозиметр следует помещать в полиэтиленовый пакет или в специальный футляр для ношения дозиметра на поясе. При эксплуатации не допускается использование дозиметра на электрических подстанциях среднего (6 — 35 кВ) и высокого (выше 35 кВ) напряжения.
  • Время установления рабочего режима дозиметра не более 1 минуты, нестабильность показаний дозиметра за 6 ч непрерывной работы – 10 %.

  Конструкция и режимы работы дозиметров ТЕРРА МКС-05

  Все узлы дозиметра расположены в компактном негерметичном корпусе из ударопрочной пластмассы. Детектором ионизирующих гамма- и бета-излучений служит газоразрядный счетчик Гейгера-Мюллера типа СБМ-20-1. Детектор преобразует излучения в последовательность импульсов напряжения, количество которых пропорционально интенсивности регистрируемого излучения.

  Дозиметры Терра включаются кратковременным нажатием кнопки «РЕЖИМ». При этом прибор начинает работать в режиме измерения МЭД, о чем будут свидетельствовать мигающий светодиод напротив соответствующего мнемонического обозначения на ЖКИ (только для модели МКС-05 ТЕРРА), а также звуковые сигналы при регистрации каждого гамма-кванта. Последовательным кратковременным нажатием кнопки «РЕЖИМ» обеспечивается выбор соответствующих режимов работы дозиметра. При этом каждый раз процессор инициирует высвечивание признаков соответствия информации в виде мигающих светодиодов напротив соответствующих мнемонических обозначений под ЖКИ (только для модели МКС-05 «ТЕРРА») или соответствующих обозначений (γ или β) и единиц измерения на самом ЖКИ.

  До завершения интервала измерения будет наблюдаться мигание цифровых разрядов индикатора и промежуточные результаты измерений. После завершения интервала измерения на индикаторе должен высветиться результат измерения гамма-фона. Последующие кратковременные нажатия кнопки «РЕЖИМ» приводят к переходу дозиметра в один из следующих режимов работы:

  • режим индикации ЭД оператором. При этом должен мигать второй светодиод напротив соответствующего мнемонического обозначения на ЖКИ (или высветятся знак γ и единицы измерения ЭД, миллизиверт – «mSv»);
  • режим измерения поверхностной плотности потока бета-частиц, о чем будут свидетельствовать мигающий светодиод напротив соответствующего мнемонического обозначения на ЖКИ (или высветятся знак β и единицы измерения – «103/cm2/min»), а также звуковые сигналы при регистрации каждых бета-частицы или гамма-кванта;
  • режим индикации времени накопления ЭД оператором. Об этом будет свидетельствовать мигание всех разрядов ЖКИ и немигающая запятая посредине между двумя парами разрядов. Каждую минуту значение крайнего справа разряда должно изменяться на единицу;
  • режим индикации реального времени, о чем будет свидетельствовать запятая между двумя парами разрядов цифрового индикатора, которая должна мигать с периодом 1с;
  • режим индикации установленного времени будильника, о чем будет свидетельствовать наличие двух немигающих точек между двумя парами цифровых разрядов на индикаторе.

  Далее приводится краткое описание процесса измерения в основных режимах работы прибора.

  Измерение мощности фотонного ионизирующего излучения. При измерении МЭД фотонного ионизирующего излучения до получения достоверной статистически обработанной информации ЖКИ будет мигать. Поскольку в дозиметре предусмотрено постоянное усреднение результатов измерений, то с каждым следующим возобновлением значения на индикаторе происходит процесс его уточнения. Таким образом, приблизительно через минуту после начала измерений на индикаторе можно получить результат с точностью в границах паспортной погрешности дозиметра. Время, необходимое для получения достоверного результата, зависит от интенсивности излучения и не превышает 70 с для уровня естественного фона. Для измерения МЭД дозиметр необходимо сориентировать метрологической меткой « + » в направлении исследуемого объекта. Крышка-фильтр должна закрывать окно, за которым находится детектор.

  Измерение дозы фотонного ионизирующего излучения. В режиме индикации измеренного значения ЭД гамма-излучения в начале работы дозиметра ТЕРРА, запятая на индикаторе будет находиться после первого слева разряда и, по мере возрастания значения ЭД гамма-излучения, запятая будет автоматически смещаться вправо, вплоть до полного заполнения шкалы ЭД дозиметра. Собственно измерение ЭД начинается с момента включения дозиметра и выполняется во всех режимах его работы, за исключением измерения поверхностной плотности потока бета-частиц.. Единицы измерения выражены в миллизивертах. Программирование пороговых уровней срабатывания звуковой сигнализации по ЭД фотонного ионизирующего излучения осуществляется аналогично режиму МЭД. На момент включения дозиметра Терра, в нем автоматически устанавливается нулевое значение порогового уровня, что свидетельствует о выключенном состоянии системы пороговой сигнализации по ЭД.

  Измерение плотности потока бета-частиц. Этот режим будет следующим после режима индикации измеряемого значения ЭД фотонного ионизирующего излучения. Признак этого режима — мигающий светодиод напротив соответствующего мнемонического обозначения на ЖКИ или значок β . Единицы, в которых осуществляется измерение, выражены в количестве частиц на квадратный сантиметр в минуту. Перед измерением плотности потока бета-частиц необходимо предварительно измерять гамма-фон для его дальнейшего автоматического вычитания. Для оценки поверхностной загрязненности бета-радионуклидами необходимо осуществлять два измерения: первое — с открытым окном детектора; второе — с закрытым с помощью крышки-фильтра. Сняв крышку-фильтр с окна детектора, нужно сориентировать дозиметр этим окном параллельно обследуемой поверхности и расположить на минимальном расстоянии от неё. Для модели МКС-05 «ТЕРРА» результатом измерений при этом будет разность между первым и вторым измерениями. Для моделей дозиметров МКС-05 «ТЕРРА» Bluetooth и МКС-05 «ТЕРРА»-П величина гамма-фона запоминается и учитывается автоматически.

  Индикация измеренного времени накопления ЭД оператором (кроме модели дозиметра-радиометра МКС-05 «ТЕРРА»). Для включения режима индикации измеренного времени накопления ЭД оператором необходимо кратковременно нажать кнопку «РЕЖИМ». Этот режим будет следующим после режима измерения и индикации значения поверхностной плотности потока бета-частиц. Признаком этого режима будет мигание всех разрядов ЖКИ и немигающая запятая, которая находится посредине между двумя парами разрядов.

  Индикация реального времени и коррекция его значения (кроме модели МКС-05 ТЕРРА). Для включения режима индикации реального времени необходимо кратковременно нажать кнопку «РЕЖИМ». Этот режим будет следующим после режима индикации измеренного времени накопления ЭД оператором. Признаком этого режима будет запятая между двумя парами разрядов ЖКИ, мигающая с периодом 1 с. Для коррекции значения реального времени необходимо нажать и удерживать в этом состоянии кнопку «ПОРОГ» до момента, пока не начнут мигать два разряда справа от запятой. После этого кнопку отпустить. С помощью следующего нажатия и удерживания в нажатом состоянии кнопки «ПОРОГ» устанавливаются необходимые значения единиц и десятков минут. Коррекцию минут можно осуществлять и кратковременными нажатиями кнопки «ПОРОГ».

  Модель дозиметра-радиометра МКС-05 ТЕРРА Bluetooth имеет возможность сохранять в памяти дозиметра до 1200 результатов измерений и передавать их в ПК по каналу Bluetooth. Во время информационного обмена дозиметр передает на ПК значения ЭД фотонного излучения, время накопления ЭД и результаты измерений, которые сохранены в энергонезависимой памяти. Во время информационного обмена можно также обнулить значение ЭД и время его накопления, стереть результаты измерений, установить часы дозиметра синхронно с часами ПК. Процесс установления соединения с ПК можно прервать кратковременным нажатием кнопки «РЕЖИМ» дозиметра, при этом символы «РС» на ЖКИ перестанут мигать. Когда соединение с ПК установлено, прервать информационный обмен можно только с помощью программного обеспечения «Кадмий-ЭКОМОНИТОР», входящего в комплект поставки дозиметра-радиометра МКС-05 «ТЕРРА» Bluetooth.

  Для просмотра результатов измерений, сохраненных в энергонезависимой памяти, необходимо кратковременно нажать кнопку «ПОРОГ». Во время просмотра, если пользователь не нажимает кнопки, на индикаторе начинают поочередно отображаться номер объекта измерения и время выполнения измерения или дата и год выполнения измерения. Для освобождения места в памяти необходимо стереть сохраненные в ней результаты измерений. Стирание результатов измерений можно выполнить во время информационного обмена с ПК или в режиме просмотра результатов.
