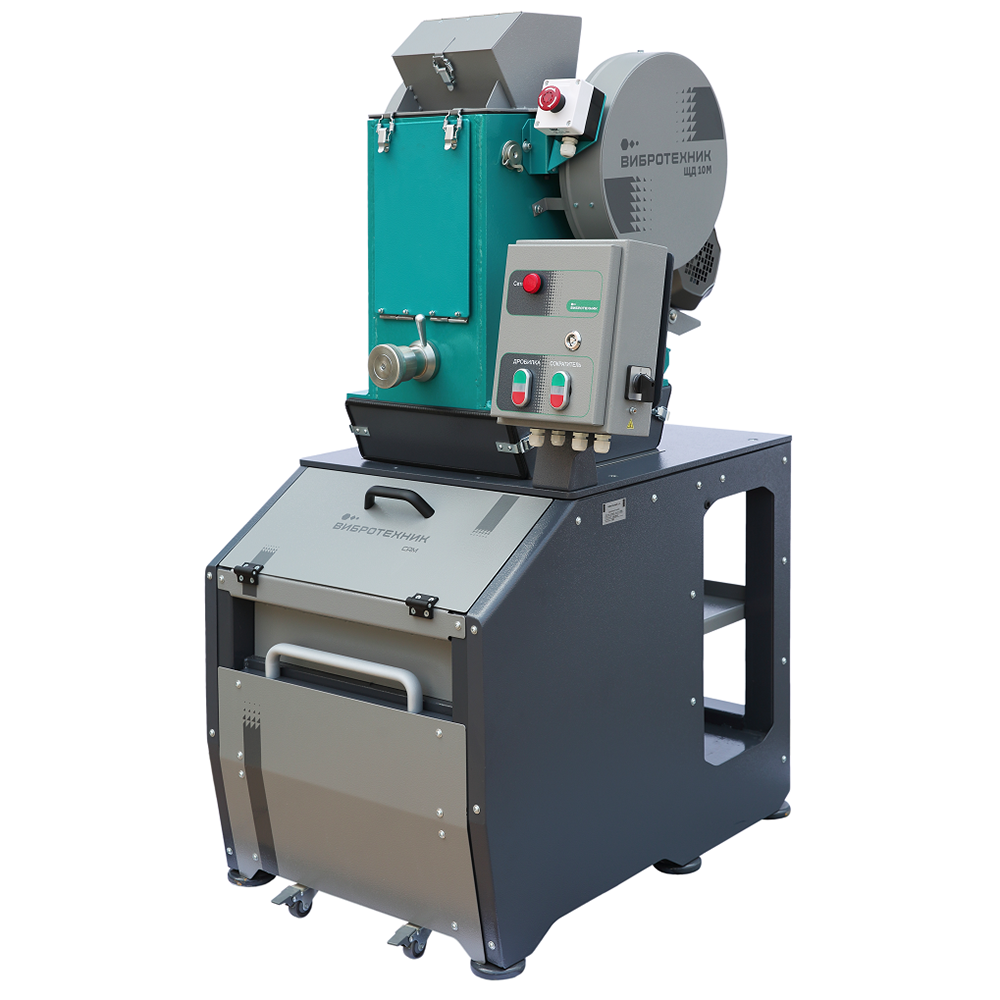

Дробильно-сократительный агрегат на базе ЩД 10М

Агрегат САМ с ЩД 10М состоит из двух частей: Дробилки щековой ЩД 10М и Сократителя САМ. На плите сократителя установлена ЩД 10М и ее зона разгрузки замыкается разгрузочной воронкой, через которую материал попадает во вращающийся патрубок сократителя.

Сократитель состоит из рамы, плиты, мотор-редуктора, патрубка, лотков, пробоприемника и приемной емкости на выкатной тележке. Мотор-редуктор передает вращение патрубку, через который проба попадает в лотки и пробоприемник. Лотки предназначены для сбора сокращенной пробы, а из пробоприемника остатки пробы собираются в приемной емкости. Размещение приемной емкости на выкатной тележке обеспечивает удобство выгрузки остатков пробы.

Особенности:

ОДНОВРЕМЕННОЕ ДРОБЛЕНИЕ И СОКРАЩЕНИЕ

Объединение Щековой дробилки ЩД 10М и Сократителя САМ в единый технологический комплекс исключает этап перегрузки пробы, что снижает пыление и повышает производительность работы.

ЭФФЕКТИВНОСТЬ ДРОБЛЕНИЯ

Дробление от 70 мм до 2,5 мм за один проход.
Электродвигатель мощностью 2,2 кВт позволяет дробить материалы твердостью до 7 ед. по Моосу.
Использование срезного штифта в механизме регулировки зазора между щеками предохраняет механизм дробилки от поломки при попадании в рабочую зону недробимого тела.

ТОЧНОСТЬ СОКРАЩЕНИЯ

Равномерное вращение патрубка сократителя гарантирует точность сокращения.

БЕЗОПАСНОСТЬ РАБОТЫ

Боковыми панелями сократителя ограничен доступ к вращающимся элементам. Концевые микровыключатели исключают запуск дробилки с откинутым загрузочным бункером и сократителя с открытой крышкой. Аварийная «Стоп-кнопка» для экстренной остановки работы.

РЕГУЛИРОВКА СТЕПЕНИ СОКРАЩЕНИЯ

Лоток с подвижной перегородкой обеспечивает плавную регулировку степени сокращения от 10% до 1% общего объема пробы.

ПРИЕМНАЯ ЕМКОСТЬ

Разгрузка остатков пробы в приемную емкость, а не в лотки. Выкатная тележка обеспечивает удобство разгрузки материала из приемной емкости.

РАЗЛИЧНЫЕ ЛОТКИ

Комплектация четырьмя типами лотков:

• 25% пробы;
• 10% пробы;
• 5% пробы;
• лоток с регулируемой степенью сокращения от 10% до 1% исходной пробы.

Возможно изготовление лотков других размеров.

КОМПЛЕКТАЦИЯ ПУЛЬТОМ УПРАВЛЕНИЯ

Пульт управления предназначен для запуска и остановки оборудования и обеспечивает:

• автоматическое отключение питания при превышении максимального значения тока или при коротком замыкании;
• защиту оператора от поражения током;
• защиту электродвигателя от перегрузки.

Пульт управления исключает запуск дробилки при выключенном сократителе.

Отрасли применения:

• Горнодобывающая
• Металлургическая
• Строительная
• Химическая
• Фармацевтическая
