ZFG 3.0 Электронный динамический плотномер почвы

В наличии

Узнать цену

Задать вопрос
Поделиться

Технические характеристики

Описание

ZFG 3.0 – новая разработка от немецкой компании ZORN Instruments. Термопринтер выполнен в виде отдельного модуля. Теперь для заказа доступен комплект как с термопринтером так и без него. Такое решение позволило снизить стоимость комплекта, уменьшить энергопотребление измерительного блока и его вес.

ZFG 3.0 — электронный динамический плотномер, в котором реализован метод штампа (метод падающего груза). Предназначен для определения характеристик прочности и деформируемости грунтов и оснований дорог, а так же для проведения исследований с целью их улучшения . Данный метод подходит для крупно-зернистых и смешанных грунтов с максимальным размером фракции 63 мм.

Динамический плотномер грунта ZFG-3.0 внесен в государственный реестр средств измерений РФ под номером 52068-12.

ZFG 3.0 позволяет выполнять в полевых условиях:

— определение динамического модуля упругости грунта Еvd

— определение несущей способности грунта и оснований дорог по динамическому модулю упругости

— измерение коэффициента уплотнения грунта

— построение графической диаграммы прогиба, отражающей динамику изменения осадки на исследуемом грунте

— печать результатов проведенных измерений с помощью термопринтера

Все полученные данные могут быть представлены как непосредственно на дисплее самого прибора, так и перенесены на персональный компьютер. ZFG 3.0 прекрасно подходит как для внутреннего контроля качества выполняемых работ, так и для документирования результатов измерений.

Отличительные особенности:



Измерительный блок поставляется в кожаном футляре, надежно защищающем от возможных ударов, дождя и других внешних воздействий.	Все данные с результатами измерений сохраняются на карту памяти формата SD и могут быть легко перенесены на ваш ПК или ноутбук.	В комплекте с программным обеспечением поставляется адаптер карты памяти, который подключается напрямую к USB порту вашего компьютера. Перенос данных — удобен и прост.	Нагрузочная плита имеет высококачественное гальваническое покрытие, надежно защищающее ее от коррозии.

Примеры применения прибора:


Контроль дорожного полотна	Строительство железных дорог	Прокладка рельс

Земляные работы	Строительство фундаментов	Строительство траншей

Горные работы	Укладка трубопровода	Дорожное строительство

ZFG 3.0 применяется при выполнении следующих видов работ:

— Cтроительство авто и ЖД дорог

— Взлетно-посадочные полосы

— Земляные работы, подземное строительство

— Дамбы и склоны

— Зернистые прослойки

— Засыпка траншей

— Откаточные пути

— Стабилизация почвы

— Засыпка опор

— Отвальные группы

— Контроль за уплотнением

Преимущества:

— Простота использования

— Все измерения выполняются одним человеком

— Время одного измерения 3 минуты

— Не нужен противовес

— Применим в маленьких траншеях

— Получение результатов измерений с распечаткой протокола на бумажном носителе непосредственно в поле

— Карта памяти для простого переноса данных на ПК

— Полностью графический дисплей

— Низкое энергопотребление измерительного блока

— Высокая степень защиты от воды и пыли позволяет работать даже при плохих погодных условиях

Принцип действия:

Груз известного веса падает с фиксированной высоты, воздействуя при этом с определенной силой удара на нагрузочную плиту. Нагрузочная плита под действием силы удара вызывает осадку грунтового основания. Ускорение, скорость и величина осадки подвергаются электронной обработке и рассчитывается динамический модуль упругости (Evd)

Порядок измерений:

Шаг 1:

Уложите нагрузочную плиту по всей ее плоскости на подлежащую испытанию поверхность и установите нагрузочное устройство на нагрузочную плиту.

Шаг 2:

Соедините между собой механическую и электронную части при помощи кабеля. Включите прибор.

Шаг 3:

Выполните предварительные сбрасывания груза, запустите процесс измерения и выполните три сбрасывания груза с целью выполнения измерений.

Шаг 4:

Измерение закончено. Все данные сохранены в памяти, могут быть распечатаны и перенесены на внешний персональный компьютер.

Обработка результатов:

Результаты каждого измерения записываются на карту памяти формата SD, их можно распечатать или же перенести на персональный компьютер для обработки в прилагаемом программном обеспечении.

На дисплей выводятся:

— три осадки с характеристическими кривыми осадки и средним значением

— три скорости осадки со средним значением

— соотношение s/v между осадкой и скоростью осадки как характеристика уплотняемости

— значение Evd как выражение динамического модуля упругости или же несущей способности

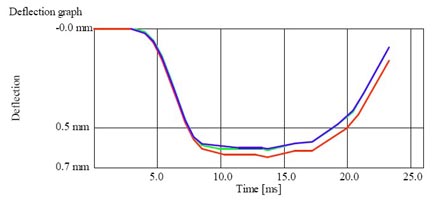

Пример полученных данных:


Deflection — величина осадки; Velocity — скорость осадки

Таблица корреляции динамического модуля упругости,

статического модуля упругости и коэффициента уплотнения грунта *

Тип грунта	Динамический модуль упругости E_VD, MN/m²	Статический модуль упругости E_V₂, MN/m²	Коэффициент уплотнения К_У
Смешанный гравий GW Мелкозернистый гравий GI	≥60	≥120	≥1,03
	≥50	≥100	≥1,00
	≥40	≥80	≥0,98
	≥35	≥70	≥0,97
Крупнозернистый гравий GE Крупнозернистый песок SE Смешанный песок SW Мелкозернистый песок SI	≥40	≥80	≥1,00
	≥35	≥70	≥0,98
	≥32	≥60	≥0,97
Грунты смешанные и мелкой фракции	≥25	≥45	≥1,00
	≥15	≥30	≥0,97
	≥10	≥20	≥0,95

* — по данным Института по строительным материалам и инженерии грунта г.Ветцлар (Германия).

Плотность предварительно уплотненного грунта ρможно оценить, зная коэффициент уплотнения Ку и его максимальную плотность ρ_max, по формуле:

ρ = ρ_maxх Ку

Максимальная плотность грунта может быть определена по ГОСТ 22733-77 (Грунты. Метод лабораторного определения максимальной плотности).

Опциональные принадлежности:


Термопринтер — опциональная позиция.	Транспортировочный кейс с колесами.	Транспортная тележка, облегчающая перемещение инструмента между пунктами проведения замеров.
