Электроискровой дефектоскоп СКАТ

В наличии

Производитель:

НПП "Техприбор", Россия

Электроискровой дефектоскоп СКАТ предназначен для ручного контроля сплошности лакокрасочных, полимерных, эпоксидных и битумных изоляционных покрытий, газо- и трубопроводов, емкостей, цистерн и других металлических конструкций (в дальнейшем объектов контроля) в процессе их строительства, эксплуатации и ремонта.

Прибор обеспечивает выявление локальных сквозных нарушений сплошности (дефектов) изоляционный покрытий изделий с сухой поверхностью.

Дефектоскоп позволяет проводить выборочных контроль сплошности изоляционных покрытий на трубопроводах любого диаметра с использованием щеточных и пружинных электродов на наружной и внутренней поверхностях труб.

Устройство и принцип работы

Принцип действия СКАТа основан на электрическом пробое (искровом разряде) воздушных промежутков между приложенным к поверхности покрытия трубопровода электродом, подключенным к одному полюсу источника испытательного напряжения (выход высоковольтного трансформатора-держателя), и металлической конструкцией, к которой подключен второй полюс указанного источника испытательного напряжения (разъем заземления блока контроля

Электрический пробой воздушных промежутков испытательным напряжением, приложенным между электродом и металлической конструкцией, преобразуется в электрические сигналы, фиксируемые устройством звуковой и световой сигнализацией.

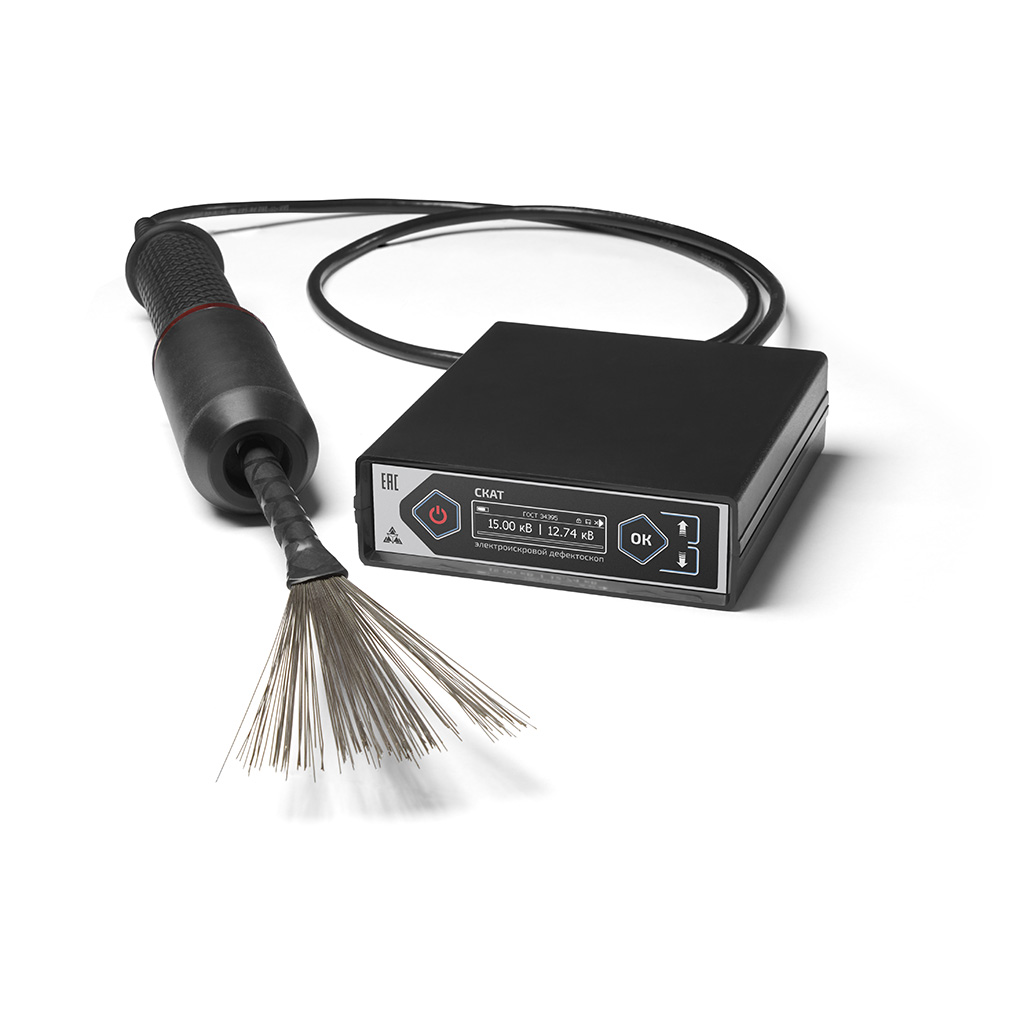

Конструктивно прибор включает в себя электронный блок, выполненный из прочного пластика ABS-UL94-HB и высоковольтный держатель с кабелем и сменными электродами.

Калькулятор напряжения

Автоматически устанавливает правильное напряжение на основе значения толщины покрытия. Нет необходимости использовать таблицы расчета. Введите стандарт испытаний и толщину покрытия, и прибор автоматически запрограммирует правильное напряжение.

Сравнительная таблица дефектоскопа СКАТ с аналогами на рынке НК

	СКАТ	Корона 2.2	Корона ЛКП	Корона 2.1	Корона 40	Корона 1	ИСКРА-30	АВМ Compact 30	Elcometer 236 (30 кВ)	Elcometer 266
Диапазон регулировки напряжения на электроде, кВ	0,5-40	2,5-34/ 5-40	0,7-5	2,5-34	4-40	0,7-4	0,6-31,5	0,6-30	0,5-30	0,5-30
Толщина контролируемых покрытий, мм	0,025-26	0,5-18/ 1-25	0,05-1	0,5-18	1-25	0,05-1	0,05-10	0,05-10	0-7,5	0-7,5
Дискретность установки выходного напряжения, кВ	0,01; 0,1	0,1	0,1	0,1	0,1	0,1	0.1	-	0,1	0,1
Точность поддержания контрольного напряжения, %	5	5	5	5	5	5	-	-	5	5
Встроенный калькулятор напряжения	есть	-	есть	-	есть	-	-	-	-	есть
Индикация дефекта	звук	звук	звук	звук	звук	звук	звук	звук	звук	звук
Индикация дефекта	свет	свет	свет	свет	свет	свет	свет	-	свет	свет
Вес рукоятки, кг	0,75	0,9	0,8	0,9	0,8	0,9	-	-	2,8	0,6
Вес блока, кг	1	1,6	1,65	1,6	1,65	1,6	-	-	2,8	1,2
Работа с электродами дефектоскопа Корона без переходников	да	да	да	да	да	да	нет	нет	нет	нет
Диапазон рабочих температур, оС	от -20 до +50	от -20 до +45	от -20 (-40) до +50	от -20 до +45	от -20 (-40) до +50	от -20 до +45	от -15 до +50	-	от 0 до +50	от 0 до +50

Комплектация

Высоковольтный трансформатор-держатель	1 шт.
Электронный блок	1 шт.
Зарядное устройство для заряда аккумулятора внутри блока контроля	1 шт.
Штырь-заземлитель	1 шт.
Удлинитель	1 шт.
Провод заземления с магнитом	1 шт.

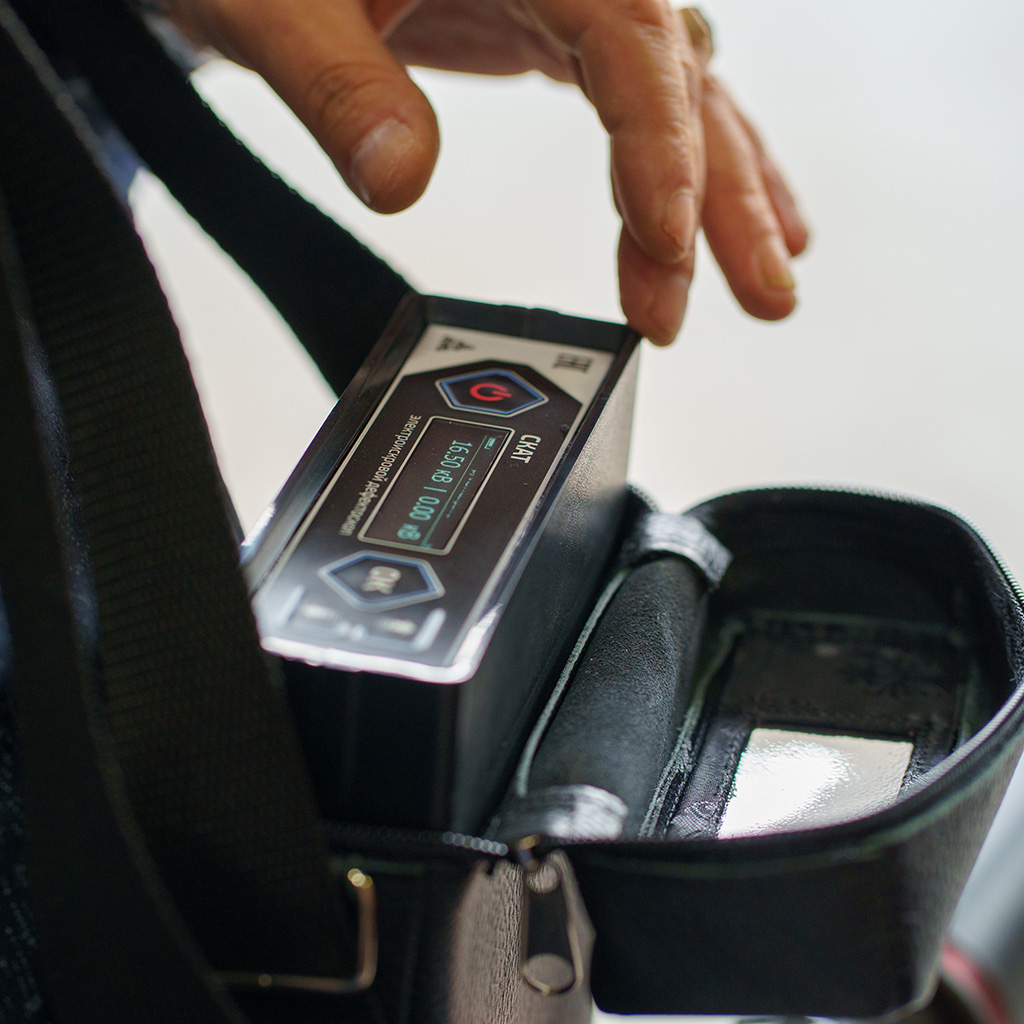

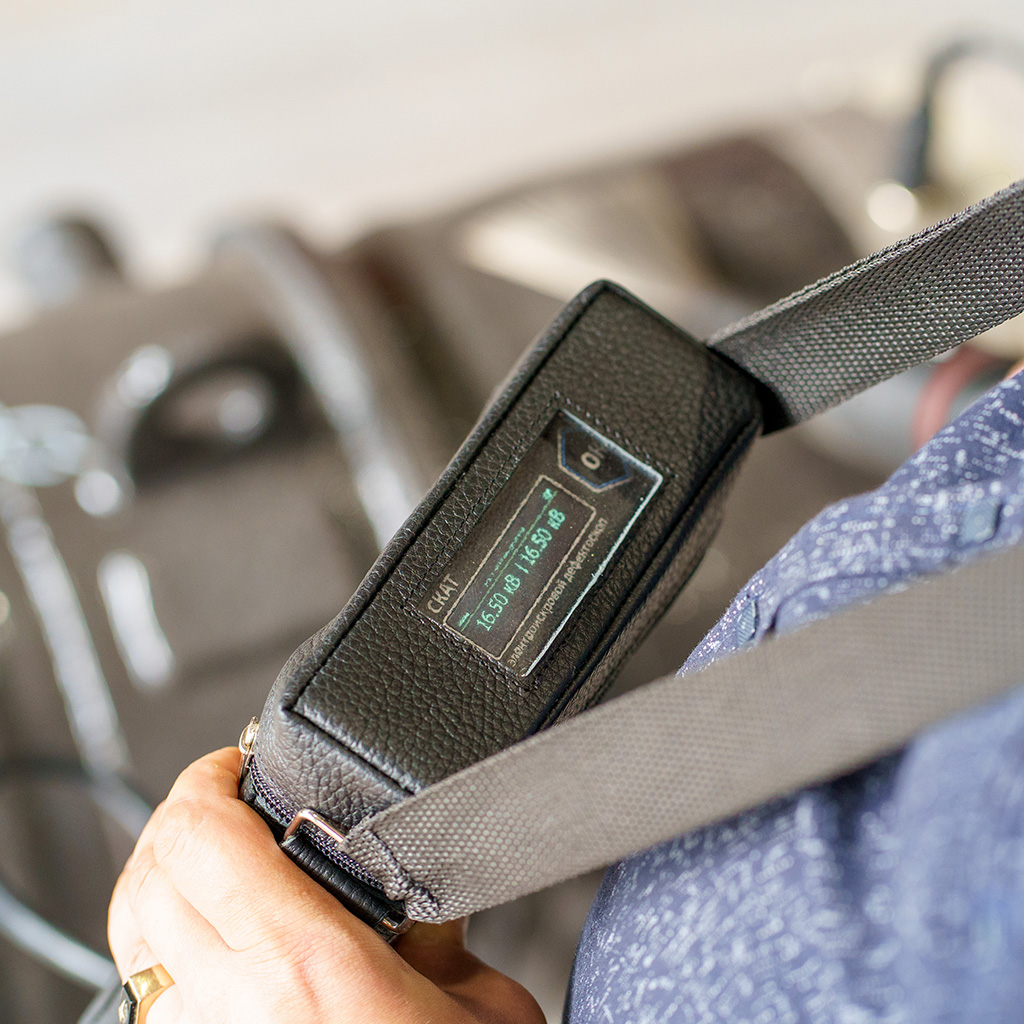

Сумка электронного блока	1 шт.
Веерный электрод	1 шт.
Т-образный электрод	1 шт.
Гайка контровочная	1 шт.

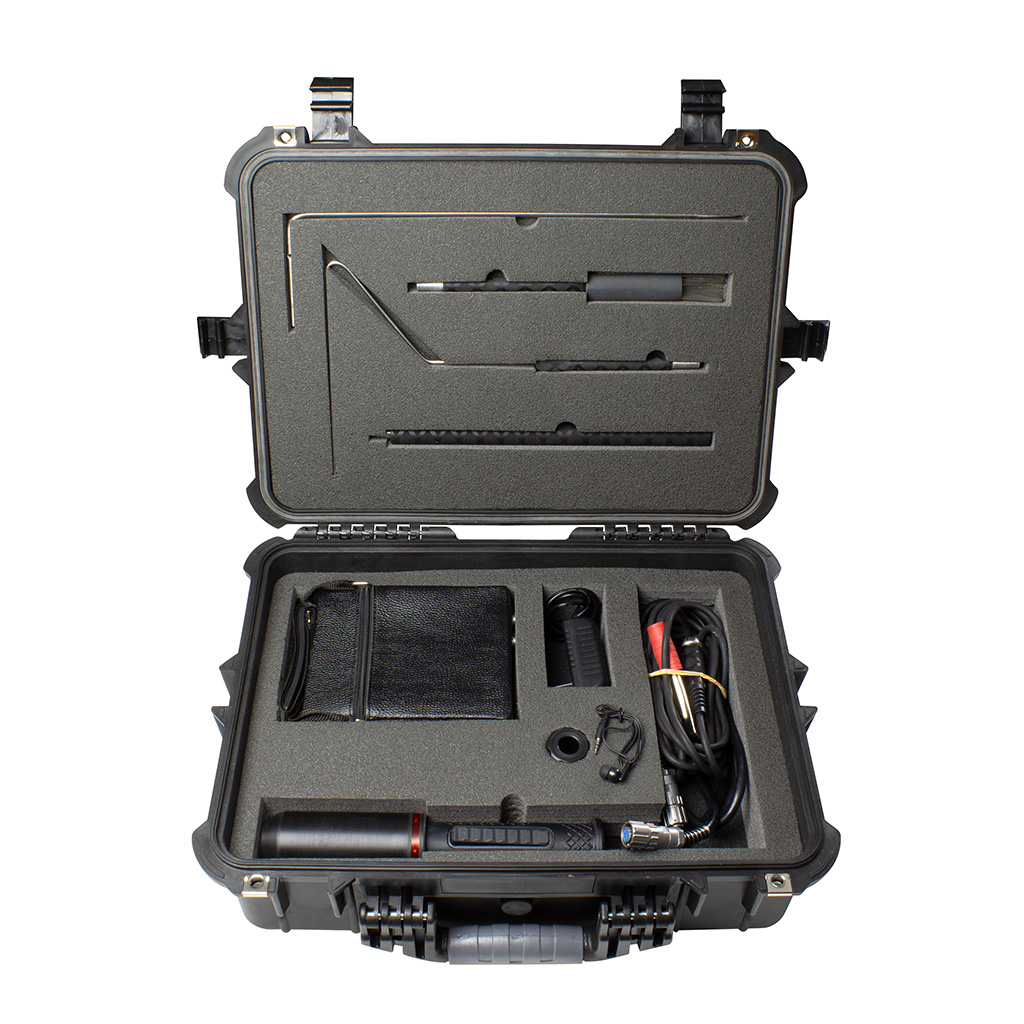

Кейс транспортировочный	1 шт.
Паспорт (руководство по эксплуатации)	1 шт.

Технические характеристики

Наименование характеристики	Значение
Диапазон регулировки напряжения на электроде, кВ	от 0,5 до 1 с шагом 50 В от 1,0 до 40 с шагом 100 В
Дискретность установки выходного напряжения, кВ	от 0,01
Толщина контролируемых покрытий, мм	0,025-26
Предел допускаемого значения абсолютной погрешности выставляемого по индикатору напряжения U между высоковольтным выводом и проводом заземления, не более	0,05U+50В
Время непрерывной работы от заряженного аккумулятора (с двумя аккумуляторами) не менее, ч	20
Питание прибора — перезаряжаемая литий-ионная аккумуляторная батарея	EVE INR18650-35V
Время полной зарядки аккумулятора, ч	4
Калькулятор напряжения по:	ГОСТу, ASTM, NACE, ISO
Диапазон температур при эксплуатации	От -20 до +50℃
Сигнализация звуковая и световая при образовании электрического искрового пробоя в процессе контроля	есть
Масса ручки, кг	0,7
Масса электронного блока, кг	1,0
Выходная сила тока, мА	От 0 до 250
Регулировка силы тока	Есть
Блокировка кнопок	Есть
Отображение на дисплее напряжения на электроде	Есть
Регулировка чувствительности	есть
Время включения прибора в рабочий режим, сек	Не более 5
Срок службы не менее, лет	5
