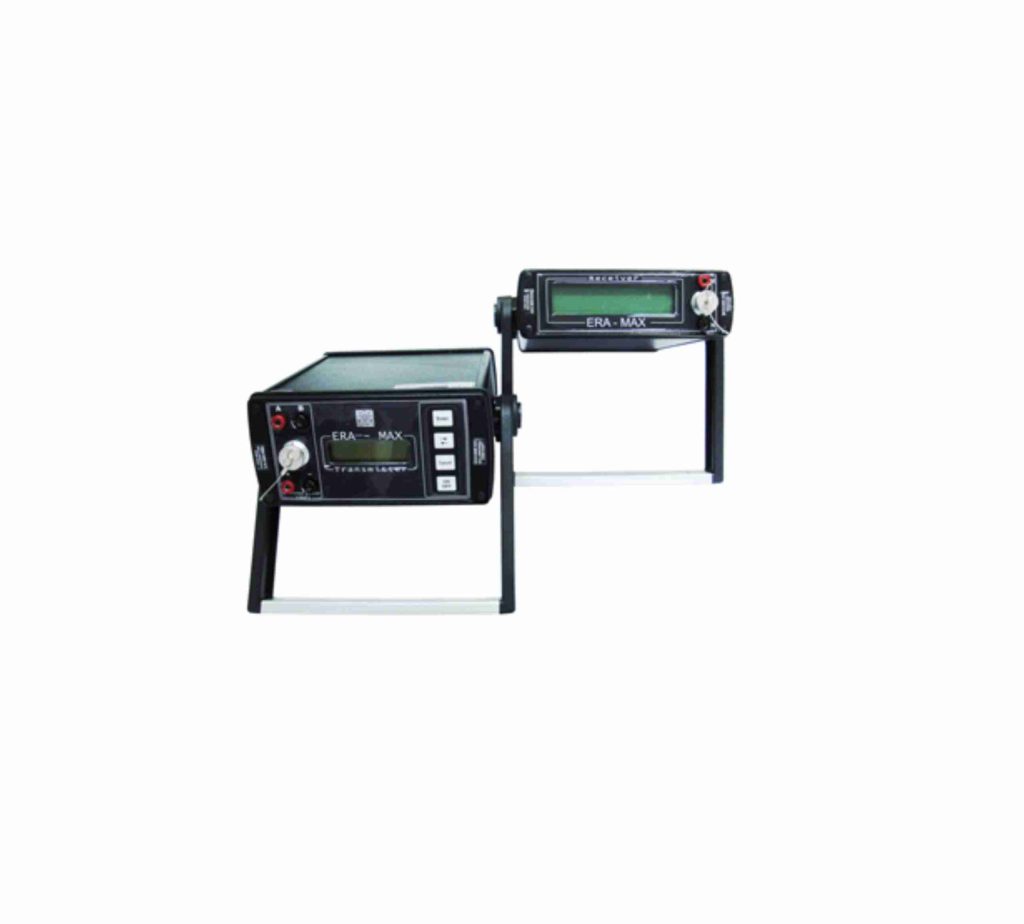

Электромагнитная аппаратура «ЭРА-МАКС»

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Производитель

  Россия

• Описание

  Производитель:

  Геотех, Россия

  Электромагнитная аппаратура «ЭРА-МАКС» предназначена для проведения инженерных изысканий под строительство и обследование действующих трубопроводов, дорог, гидротехнических сооружений; поиска и разведки месторождений рудных и нерудных полезных ископаемых. Применяется при экологических и археологических изысканиях, для обследования фундаментов зданий и подземных сетей городского хозяйства.

  ГЕОЛОГИЯ:

  • Картирование, поиск и прослеживание геологических образований, контрастных по удельному электрическому сопротивлению: разломов, контактов горных пород, тектонических зон дробления, кварцевых жил, околорудных изменений, рудных тел, структурно-литологических комплексов, благоприятных для локализации месторождений рудных и нерудных полезных ископаемых и др.;
  • Определение глубины залегания и мощности пологозалегающих пластов горных пород, исследование геологических структур на глубинах до первых десятков – сотен метров;
  • Поиски и оценка запасов месторождений строительных материалов (гравия, песков, глин);

  ИНЖЕНЕРНЫЕ ИЗЫСКАНИЯ:

  • Выбор трасс и участков под строительство дорог и гидротехнических сооружений, мониторинг состояния дамб и плотин;
  • Поиск и картирование водных источников и продуктивных мест для водоснабжения;
  • Поиск, оконтуривание и прослеживание всех видов подземных инженерных сооружений и коммуникаций (нефте-, газо-, продуктопроводы, сети водоснабжения и канализации, теплотрассы), в том числе старых горных выработок, катакомб, техногенных карстовых просадочно-провальных воронок, зон подработки горными работами участков автомобильных дорог и железнодорожных путей;
  • Картирование и глубинные исследования карстовых образований, оценка устойчивости бортов карьеров и оползневых склонов;
  • Геофизические исследования в зонах возникновения чрезвычайных ситуаций при активизации экзогенных геологических процессов;
  • Изучение блочности камня в целике, оценка кондиционности месторождений карбонатных пород;
  • Изучение боковых пород в негазовых шахтах, контроль и прогнозирование стихийных геодинамических процессов (изменение горного давления, горные удары, обрушение пород и др.);

  ЭКОЛОГИЯ:

  • Изучение территорий, загрязненных отходами химического производства, в т. ч. нефтепродуктами;
  • Определение зон фильтрации токсичных вод из накопителей отходов, контроль гидроизоляционных экранов;
  • Выбор мест, благоприятных для захоронения токсичных отходов;
  • Мониторинг состояния мест захоронений;
  • Контроль дефектов противофильтрационной полиэтиленовой пленки, используемой при строительстве отстойников и хвостохранилищ.

  НА ЭТАПЕ ИНЖЕНЕРНЫХ ИЗЫСКАНИЙ ПОД СТРОИТЕЛЬСТВО МАГИСТРАЛЬНЫХ ТРУБОПРОВОДОВ:

  • Оценка коррозионной активности грунта по результатам электропрофилирования его удельного электрического сопротивления (УЭС);
  • Определение геоэлектрического разреза методом ВЭЗ при выборе участков для устройства анодных заземлений станций катодной защиты (СКЗ);
  • Оценка интенсивности “блуждающих токов” и электромагнитных полей промышленной частоты 50 и 100 Гц по проектной трассе трубопровода;

  НА ЭТАПЕ ОБСЛЕДОВАНИЯ ДЕЙСТВУЮЩИХ МАГИСТРАЛЬНЫХ ТРУБОПРОВОДОВ:

  • Определение местоположения и глубины залегания оси трубопровода (по результатам изучения электромагнитных полей защитного тока трубопровода или токов, возбуждаемых в трубопроводе генераторами аппаратуры “ERA-MAX”);
  • Определение разветвления защитных токов СКЗ в точке дренажа и распределения защитного тока СКЗ по трассе трубопровода (бесконтактное измерение тока феррозондом);
  • Измерение защитных потенциалов (труба-земля) электрохимической защиты (ЭХЗ) трубопровода;
  • Экспрессное определение местоположения локальных дефектов изоляционного покрытия трубопроводов;
  • Определение переходного сопротивления изоляционного покрытия трубопровода методом “мокрого контакта”;
  • Определение интегральной оценки переходного сопротивления трубопровода методом бесконтактного измерения распределения защитного постоянного тока по трассе трубопровода;
  • Измерение переходных сопротивлений анодных и других заземлений ЭХЗ трубопровода;
  • Определение УЭС грунта по трассе трубопровода;

  ГОРОДСКОЕ ХОЗЯЙСТВО:

  • Прослеживание трасс водопровода, газопровода, канализации, теплотрасс, силовых кабелей и кабелей связи;
  • Обнаружение заасфальтированных или засыпанных грунтом и снегом крышек колодцев подземных коммуникаций;
  • Поиск дефектов затрубного пространства канализационной сети (пустот, зон разуплотнения грунта, мест инфильтрации сточных вод);
  • Обследование технического состояния электрохимической защиты газопроводов и теплосетей;
  • Измерение сопротивлений заземлителей;
  • Оценка интенсивности “блуждающих токов” и электромагнитных полей промышленной частоты 50 Гц и 100Гц;
  • Изучение состояния фундаментов и подвальных помещений зданий;

  АРХЕОЛОГИЯ:

  • Обнаружение и оконтуривание археологических объектов разных эпох (пещеры, старые фундаменты, могильники, остатки материальной культуры);
  • Поиск пустот и неоднородностей строительных материалов и грунта под полом подвальных помещений зданий;
  • Прослеживание подземных ходов, кирпичных коллекторов, засыпанных городских каналов.

  Универсальная Электроразведочная аппаратура “ERA-MAX” при использовании её при работах методами сопротивлений и заряда в отличие от аналогов может применяться не только в летний, но и в зимний периоды, в условиях снежно-ледового покрова, скального и мерзлого грунтов, асфальтовых и бетонных покрытий, в том числе на территории замерзших рек, озёр, болот и сельхозугодий, недоступных для исследований летом.

  Плохие условия для заземлений питающих и приемных электродов всегда считались препятствием для эффективного использования методов сопротивлений и заряда. Именно по этой причине приходилось отказываться от зимних работ, а летом исключать из области съемки участки с каменными осыпями (“курумами”), песками и другими видами поверхностного электроизолирующего покрова.

  Частично эти ограничения преодолеваются при использовании аппаратуры “ERA-MAX” без выносных устройств, а в полной мере – при оснащении аппаратуры “ERA-MAX” выносными измерительными устройствами: активными приемными электродами, стелющимися электродами и воздушной телескопической антенной.

  “ERA-MAX” – РАБОТАЕТ ПРИ ЛЮБОМ ТИПЕ ПОВЕРХНОСТНОГО ПОКРОВА

  При поверхностном покрове, благоприятном для устройства заземлений, аппаратура “ERA-MAX” на всех рабочих частотах позволяет проводить наблюдения с заземлёнными питающими и приёмными линиями по обычной методике. В условиях плохих заземлений универсальность аппаратуры “ERA-MAX” в отношении типа поверхностного покрова обеспечивается тремя способами.

  Первый способ рассчитан на применение активных приемных электродов с очень высоким входным импедансом. Благодаря активным электродам наблюдения с приемной линией MN становятся возможными практически при любом типе поверхностного покрова при сохранении обычной методики измерений на рабочих частотах 0,61; 1,22; 2,44; 4.88, 625; 1250; 2500Гц.

  Второй способ состоит в использовании для рабочей частоты 625 Гц емкостных незаземленных линейных электродов, стелющихся по земле. Стелющиеся электроды (отрезки изолированного провода) не имеют гальванического контакта с землей и могут быть как приемными, так и питающими. Использование стелющихся электродов позволяет вдвое сократить состав электроразведочной бригады. По этой причине применение стелющихся электродов целесообразно и при хороших условиях заземлений.

  Третий способ состоит в измерении на рабочей частоте 625; 1250; 2500 Гц электрического поля с помощью телескопической активной электрической антенны с действующей длиной (0.5-1.2) м. Антенна применяется для детальных работ с установкой градиента. С ее помощью возможны векторные наблюдения электрического поля, в том числе, наблюдения вертикальной составляющей поля в воздухе.

  Наблюдения со стелющимися электродами и воздушной антенной на рабочей частоте 625; 1250; 2500 Гц основаны на использовании методики бесконтактного измерения электрического поля (БИЭП). Специфика новой методики состоит в проведении измерений электрического поля с помощью незаземленной приемной линии, один или оба электрода которой не имеют гальванического контакта с грунтом. Аналогично возбуждение электрического поля в исследуемой среде также может осуществляться с помощью незаземленной питающей линии.

  МЕТОДЫ ИССЛЕДОВАНИЙ:

  • Электроразведка – метод сопротивлений (ВЭЗ, профилирование)
  • Методы заряда, естественного электрического поля, индуктивные методы
  • Магниторазведка – векторные измерения земного магнитного поля
  • Бесконтактные измерения защитных токов в трубопроводах, трассоискатель, кабелеискатель

  УСЛОВИЯ ПРИМЕНЕНИЯ:

  • Работает при любом типе поверхностного покрова
  • Метод сопротивлений с использованием и без использования гальванистических заземлений (каменные осыпи, снежно-ледовый покров, сухие пески, асфальт, бетон, каменная плитка, измерения в воздухе)
  • Климатическое исполнение: IP-65
  • диапазон рабочих температур: от минус 30 до +65гр.С

• Комплектация

  • Измеритель “ERA-MAX”
  • Генератор на выбор “ERA-MAX-LHF” или “ERA-MAX-HI”
  • необходимые комплектующие (электроды, антенны и т.п.)
