Атлет ТЭК-120ГАЗ-4Н — кабелетрассоискатель с возможностью контроля качества изоляции

В наличии

Задать вопрос
Поделиться

Технические характеристики

Производитель	ТЕХНО-АС
Назначение	Кабелеискатель, Течеискатель, Трассоискатель

Описание
Производитель: Россия

Гарантия: 1 год

Метрологическая поверка: Не включена в цену

Многофункциональный трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов и прочих коммуникаций из токопроводящих материалов).

В составе комплекта самый мощный мультичастотный генератор в линейке ТЕХНО-АС, с дальностью работы до 10 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.

Назначение кабелетрассоискателя Атлет ТЭК-120ГАЗ-4Н
- Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м.
- Поиск утечек жидкости из трубопроводов на глубине до 3 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
- Трассировка НЕМЕТАЛЛИЧЕСКИХ трубопроводов.
- Поиск электрических кабелей под напряжением.
- Определения мест повреждения кабельных линий (акустическим и электромагнитным способом).
- Поиск мест пересечения трубопровода и кабеля.
- Поиск мест повреждения внешней изоляции коммуникации (трубопровода, кабеля).
- Обследования участков местности перед проведением земляных работ.

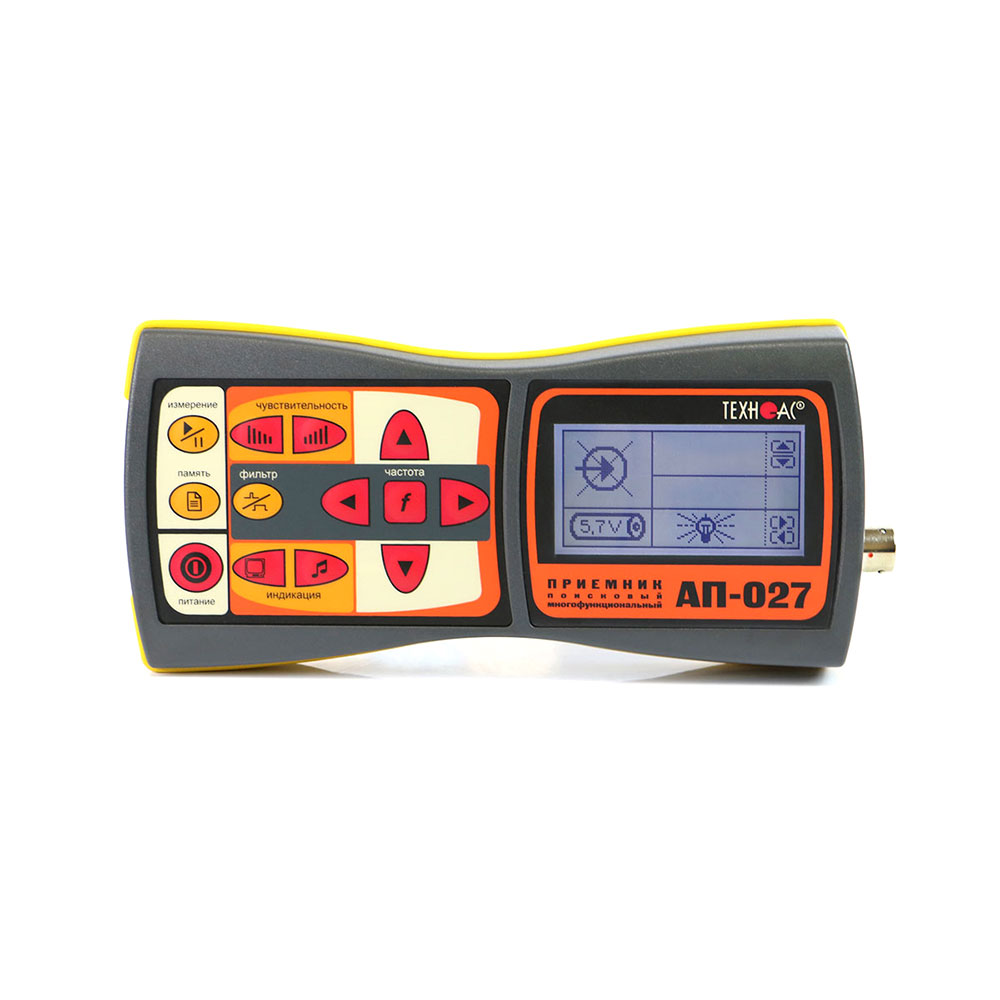

Особенности приемника АП-027
- Цифровой трассопоисковый приемник.
- Большой ЖК дисплей с переключаемыми режимами работы.
- Вывод звукового сигнала как на встроенный динамик, так и в наушники оператора.
- Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50…8600 Гц).
- Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя).
- Защита от посторонних шумов и выделение полезного сигнала из зашумленного.
- Класс защиты корпуса от внешних воздействий IP54.

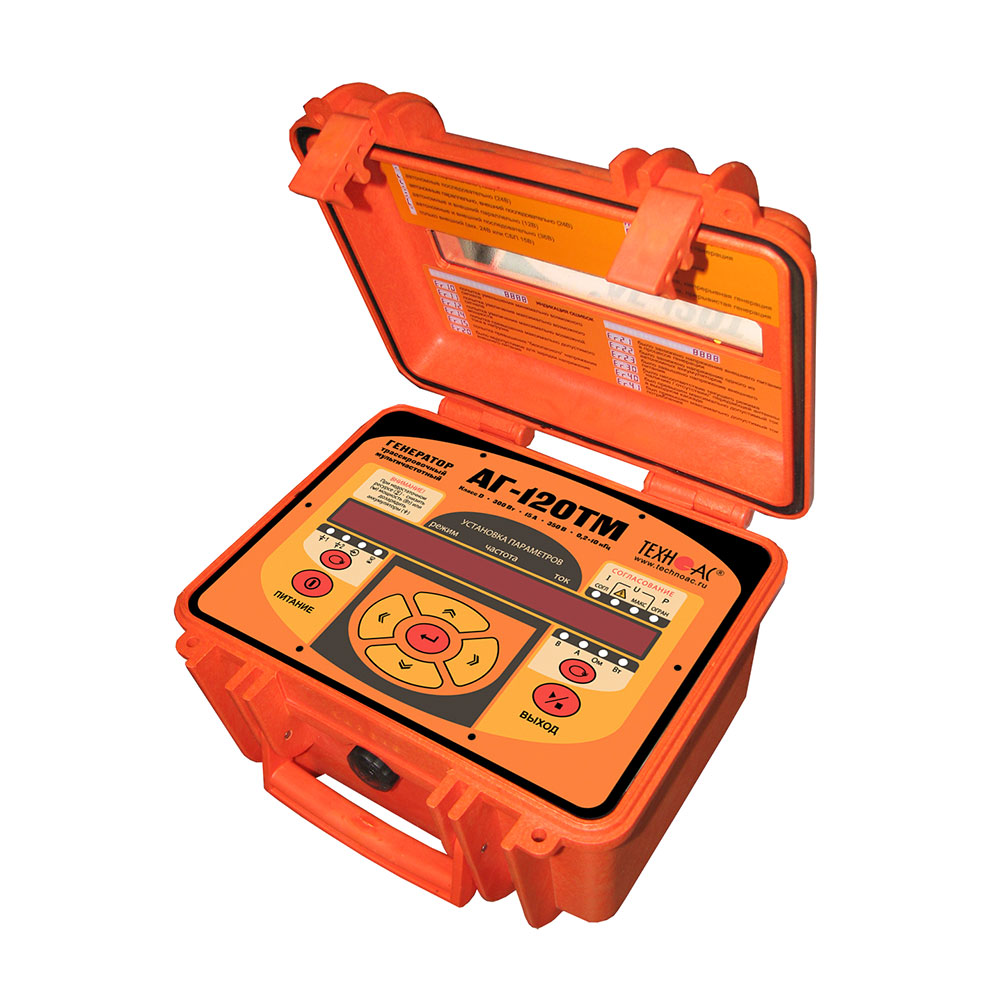

Особенности генератора АГ-120ТМ
- Увеличенная емкость аккумуляторов по сравнению с генератором АГ-120Т.
- Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
- Мультичастотный (200…10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующий данный диапазон частот.
- Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности.
- Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке.
- Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах).
- Высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности.
- Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
- Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).
Рекомендуемые области применения кабелетрассоискателя Атлет ТЭК-120ГАЗ-4Н
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.

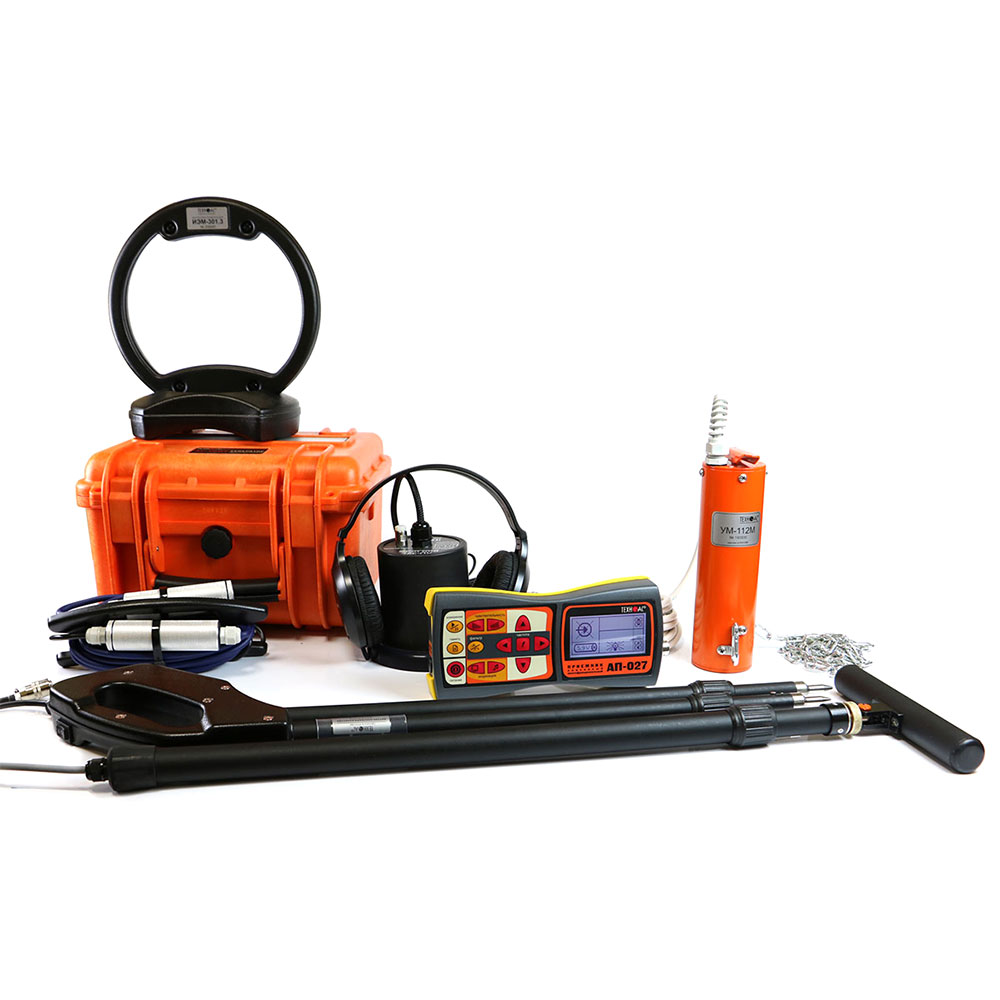

Комплектация

№	Наименование	Количество
1	Трассопоисковый приемник АП-027	1 шт.
2	Генератор АГ-120ТМ	1 шт.

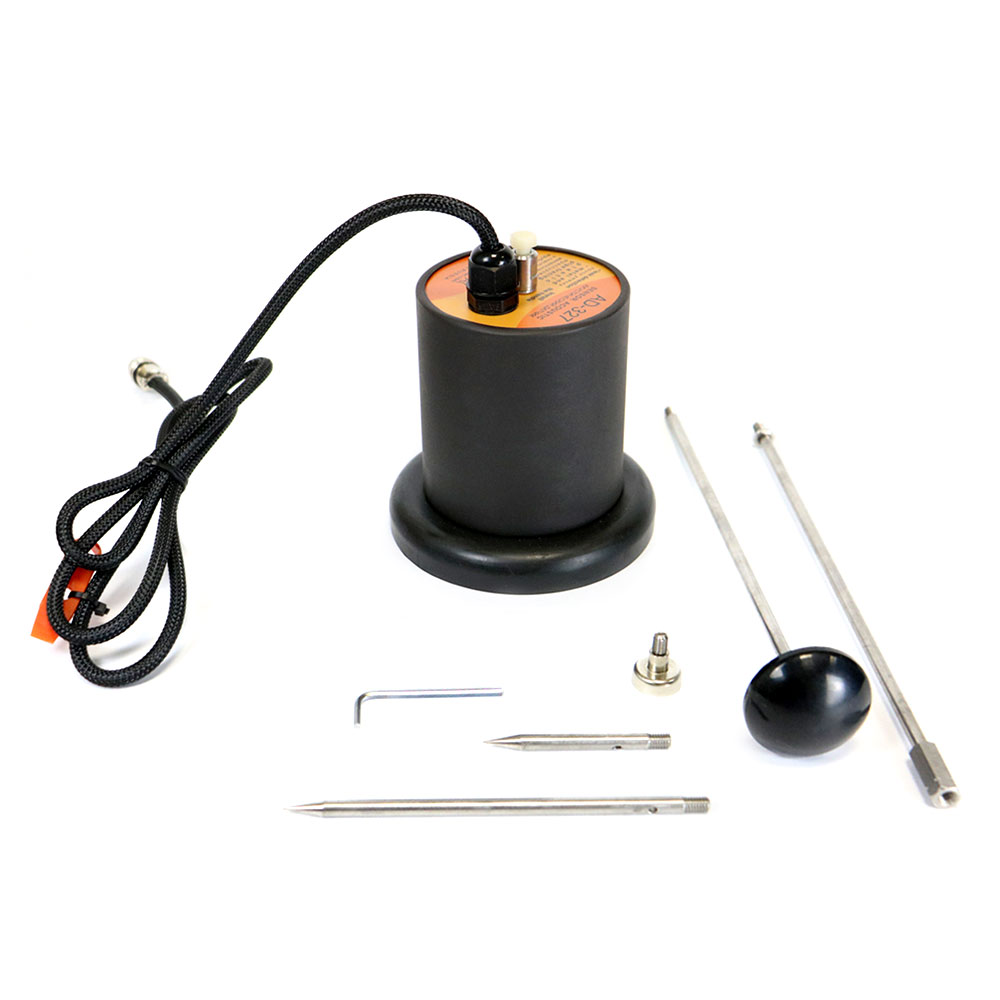

3	Комплект акустического датчика AD-327	1 шт.

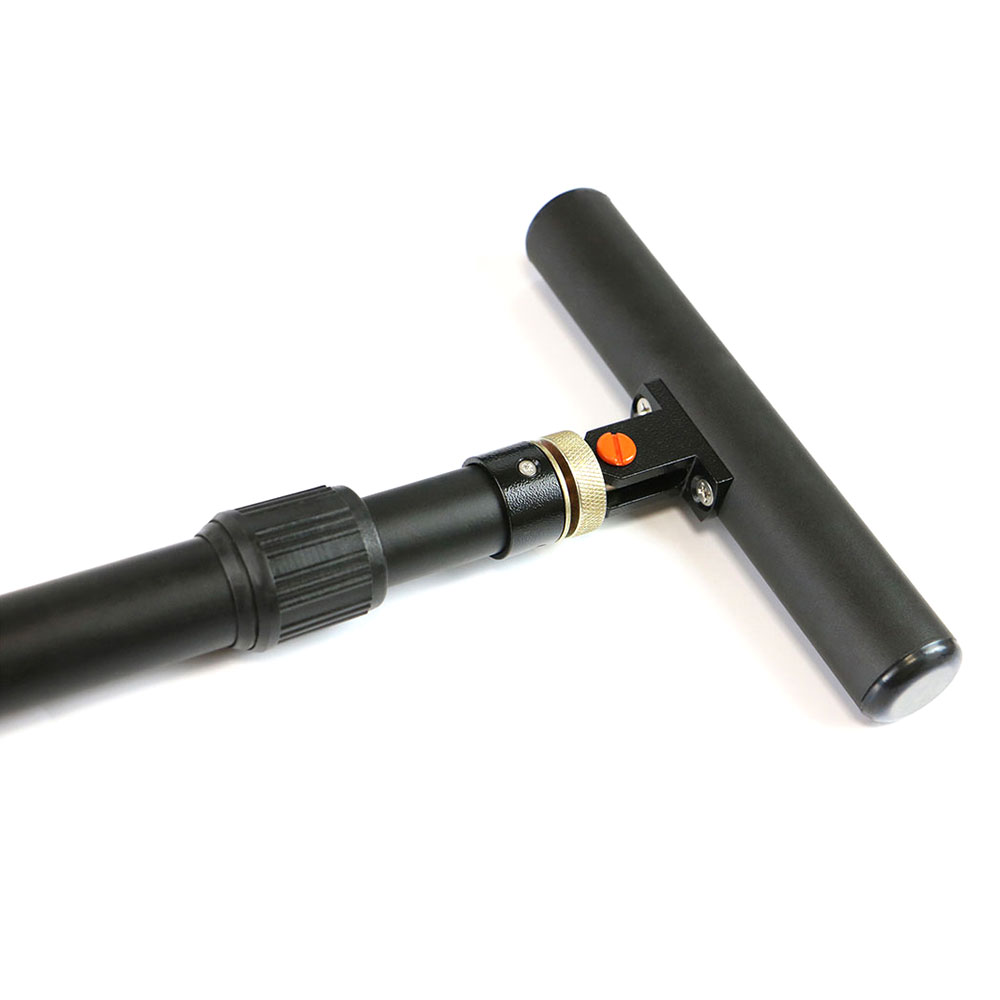

4	Электромагнитный датчик ЭМД-247	1 шт.
5	Головные телефоны	1 шт.
6	Держатель для приемника АП-027.00.010	1 шт.
7	Антенна индукционная ИЭМ-301.3	1 шт.
8	Источник питания ENP-240-12	1 шт.
9	Кабель AG120.02.060	1 шт.
10	Кабель АГ120.02.020	1 шт.
11	Кабель АГ120.02.050	1 шт.
12	Кабель АГ105.02.020	1 шт.

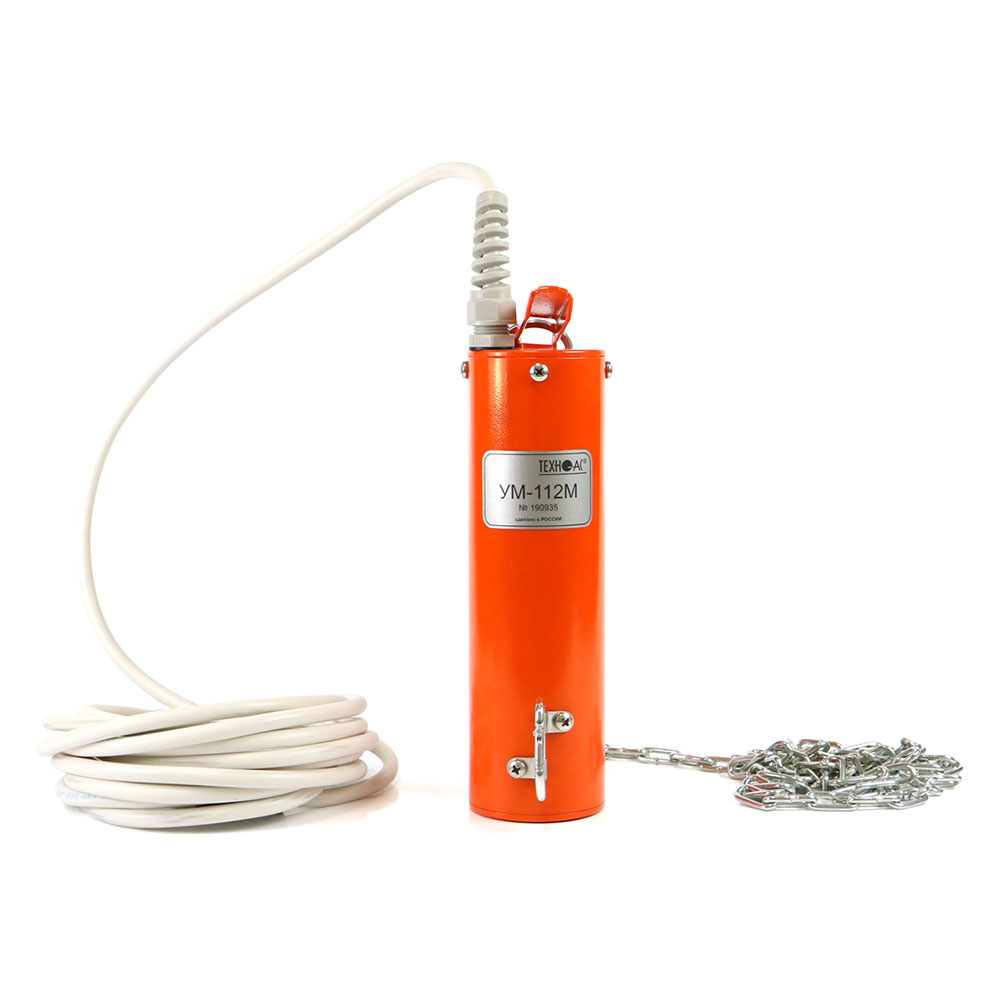

13	Ударный механизм УМ-112М	1 шт.

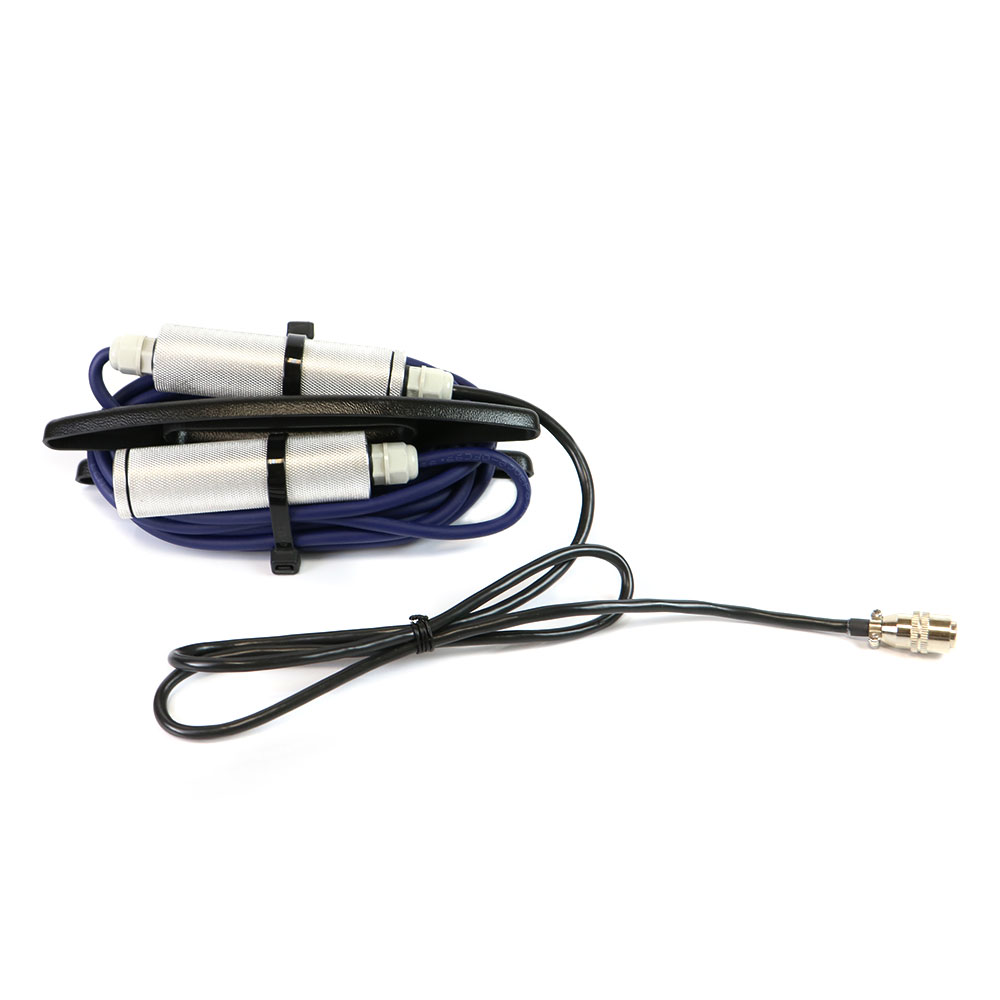

14	Датчик контроля качества изоляции ДКИ-117	1 шт.

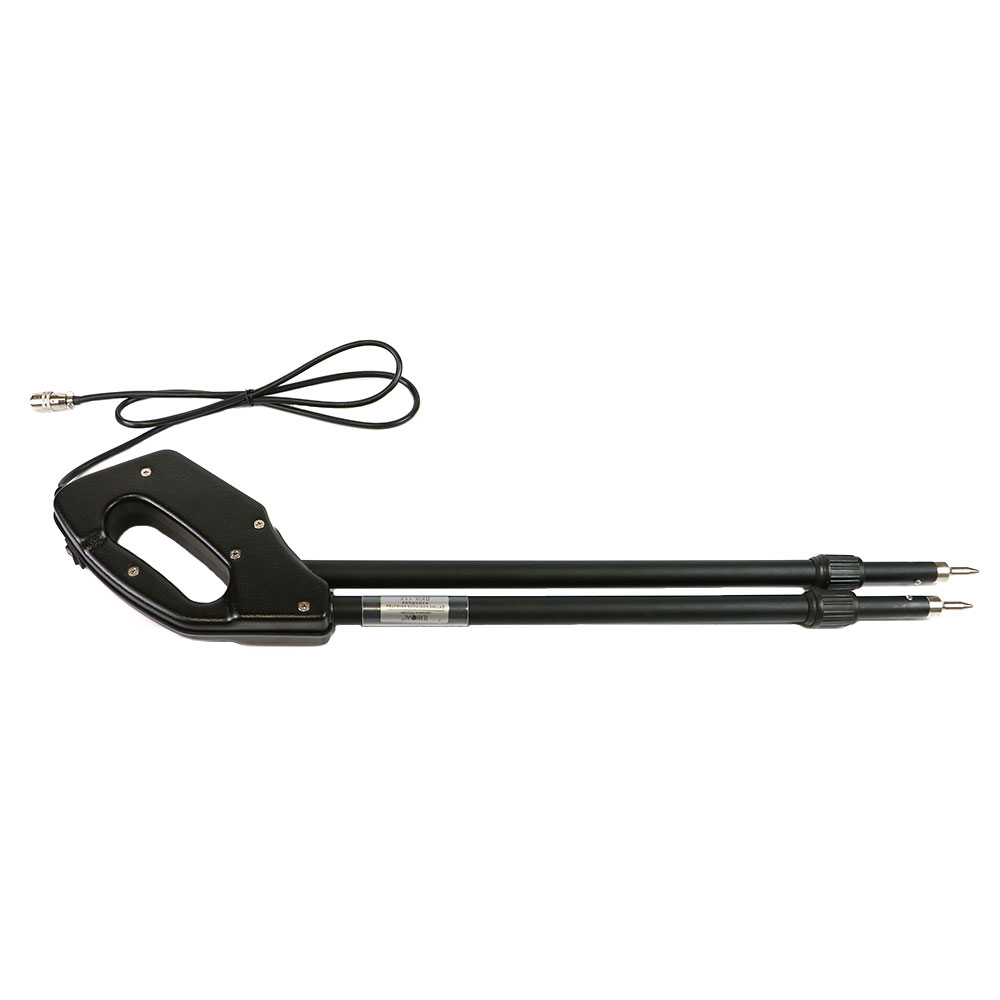

15	Датчик определитель дефектов коммуникаций ДОДК-117	1 шт.
16	Контакт магнитный АГ120.02.090	2 шт.
17	Штырь заземления АГ110.02.004	2 шт.
18	Батарейки для приемника (AA)	4 шт.
19	Крестовая отвертка	1 шт.
20	Кабель для подключения внешнего питания AP027.02.030	1 шт.
21	Сумка для антенны ИЭМ-301.3 (чехол 53107)	1 шт.
22	Сумка для ударного механизма УМ-112М (чехол 53208)	1 шт.
23	Сумка для электромагнитного датчика ЭМД-247 (чехол 53186)	1 шт.
24	Сумка для ДКИ (чехол 53178)	1 шт.
25	Сумка для генератора АГ-120ТМ (чехол 53181)	1 шт.
26	Сумка для комплекта (чехол 53183)	1 шт.
27	Руководство по эксплуатации	3 шт.
28	Паспорт	1 шт.
