Комплект (набор) для визуально-оптического контроля ВИК

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Стандарт	РД 03-606-03
  Внесен в Госреестр СИ РФ	нет
  Калибровка в комплекте	да
  Производитель	НТЦ Промтехнологии
  Страна производства	Россия
  Гарантия, мес	12
  Температура окружающей среды	от -20 до +50 °С
  Относительная влажность, не более	98%
  Атмосферное давление	от 96 до 104 кПа
  Диапазон измерений штангенциркуля	0-125 мм
  Класс точности штангенциркуля	I
  Цена деления штангенциркуля	0,1 мм
  Диапазон измерений линеек	0-150 и 0-300 мм
  Цена деления линеек	1 мм
  Диапазон измерений рулетки	0-5000 мм
  Цена деления рулетки	1 мм
  Мощность фонаря	0,5 Вт
  Количество батареек фонаря	3 батарейки типа ААА
  Увеличение луп увеличительных	3х и 5х
  Увеличение лупы измерительной ЛИ-8х	8х
  Цена деления измерительной шкалы лупы ЛИ-8х	0.1 мм
  Угол угольника	90°
  Класс точности угольника	II
  Толщина набора щупов	0,1-1,0 мм
  Класс точности набора щупов	II
  Радиус наборов шаблонов	R 7-25 мм

• Описание

  Комплект (набор) для визуально-оптического контроля ВИК используется для проведения контроля материала (конструкций, изделий, полуфабрикатов, заготовок) и подготовки его к сварке, качества сборных и сварных соединений, наплавок по РД 03-606-03.

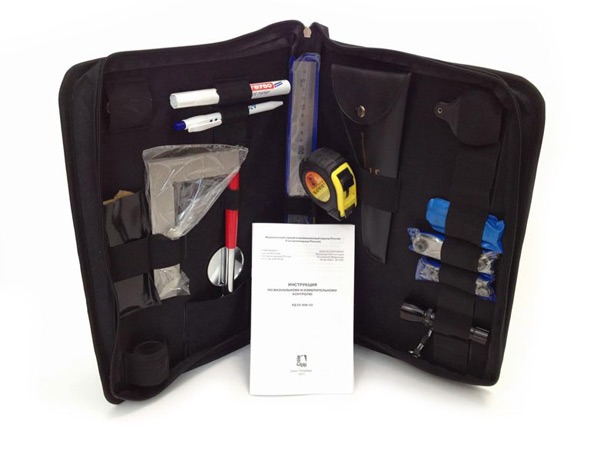

  В комплект входит инструментарий для проведения такого контроля: штангенциркуль, угольник, рулетка, линейки, лупы, шаблоны и щупы различных типов, инспекционное зеркало, фонарь, маркер, мел, блокнот и карандаш. Набор можно дополнить исходя из пожеланий заказчика. Поставляется со свидетельством о калибровке в компактной сумке с кармашками и плечевым ремнем. Итоговый вес в предложенной комплектации не превышает 2 кг.

  С 1 января 2021 г. Инструкция по визуальному и измерительному контролю РД 03-606-03 как обязательная утратила силу. В соответствии с письмом Федеральной службы по экологическому, технологическому и атомному надзору от 01.02.2021 г. «О требованиях к ВИК» инструкция может применяться в качестве рекомендательного документа.

  Описание и предназначение инструмента.

  Инструмент	Описание
  Штангенциркуль ШЦ-1-125-0,1 с глубиномером	Диапазон 0-125 мм, I класс точности. Цена деления – 0,1 мм. Контроль внутренних и наружных размеров, глубины пазов и отверстий.
  Линейки металлические Л-150 и Л-300	Диапазон 0-150 и 0-300 мм. Цена деления – 1 мм. Контроль наружных размеров.
  Рулетка 5 м	Диапазон 0-5000 мм. Цена деления – 1 мм. Контроль наружных размеров. Металлическая рулетка с обрезиненным корпусом, фиксатором и возвратным механизмом.
  Зеркало поворотное инспекционное	Диаметр 32 или 50 мм. Телескопическая поворотная конструкция, длинна 170-490 мм. Для визуального осмотра труднодоступных мест.
  Фонарь	Мощность 0,5 Вт, питается от 3 батареек типа ААА (в комплекте). Светодиодный фонарь небольшого размера для работы в условиях слабой освещенности.
  Маркер по металлу	Белого или красного цвета. Универсальный маркер для маркировки объектов в процессе контроля.
  Мел термостойкий	Размер 100х10х10 мм. Для нанесения маркировки на нагретую поверхность.
  Лупы увеличительные	3х и 5х. Стандартные лупы для осмотра мелких деталей.
  Лупа измерительная ЛИ-8х с подсветкой	8х, длина измерительной шкалы – 10 мм, цена деления – 0.1 мм. Лупа с подсветкой для осмотра и измерений.
  Угольник поверочный 160х100 мм (90°)	Размеры 160х100 мм, угол – 90°, II класс точности. Угольник для контроля и разметки прямых углов.
  Универсальные шаблоны сварщика УШС-2 и УШС-3	Применяются для измерения контролируемых параметров труб, контроля качества сборки стыков труб, а также для измерения параметров сварного шва при его контроле.
  Набор щупов № 4	Толщина 0,1-1,0 мм. II класс точности. Контроль зазоров между плоскостями.
  Набор радиусных шаблонов №3	R 7-25 мм. Контроль наружного и внутреннего радиусов.

• Применение

  • визуальный и измерительный контроль материала, сборных конструкций и сварочных соединений

• Особенности

  • соответствует РД 03-606-03
  • свидетельство о калибровке в комплекте
  • компактная сумка с кармашками и плечевым ремнем
  • небольшой вес и размер

• Комплектация

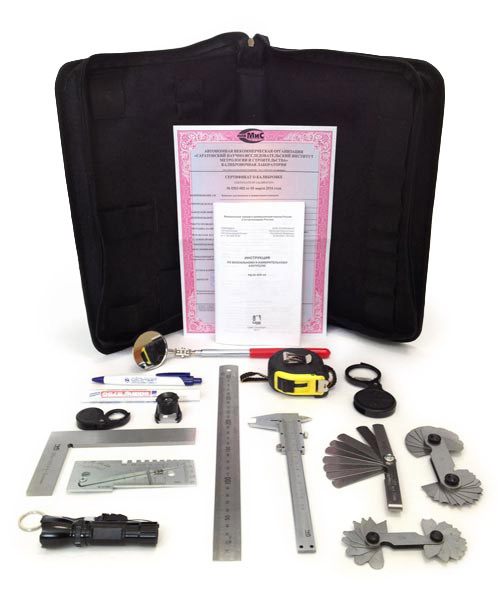

  Стандартный комплект поставки.

  • штангенциркуль ШЦ-1-125-0,1
  • линейка металлическая Л-150
  • линейка металлическая Л-300
  • рулетка измерительная 5 м
  • угольник поверочный 160х100 мм, 90°
  • универсальный шаблон УШС-2
  • универсальный шаблон сварщика УШС-3
  • набор щупов №4
  • набор радиусных шаблонов №3
  • лупа измерительная ЛИ-8х
  • лупа увеличительная 3х
  • лупа увеличительная 5х
  • фонарик карманный
  • зеркало инспекционное
  • маркер по металлу
  • мел термостойкий
  • блокнот
  • карандаш
  • паспорт
  • свидетельство о калибровке
  • сумка

  Дополнительные опции.

  • дополнительные инструменты
