Коршун-12МТА — корреляционный течеискатель

Снято с производства

• Задать вопрос
• Поделиться

• Технические характеристики

  Производитель	ТЕХНО-АС
  Назначение	Течеискатель

• Описание

  Производитель:	Россия
  Гарантия:	1 год

  Течеискатель «КОРШУН-12МТА» предназначен для определения координат утечек корреляционным и акустическим способами в подземных напорных стальных, чугунных и пластмассовых трубопроводах систем тепло-, водо-, нефтепродуктоснабжения независимо от глубины их прокладки, вида грунта, определения точного местоположения трубопровода и глубины его залегания, поиска люков колодцев под слоем снега, грунта, асфальта.

  Основные особенности и преимущества

  По сравнению с известными европейскими, канадским, японскими аналогами «КОРШУН-12МТА», как и корреляционные течеискатели типа «КОРШУН-8» – «КОРШУН-11МТА», имеет расширенную комплектность, расширенный температурный диапазон работы, а также имеет лучшие показатели чувствительности и точности при обнаружении утечек.

  Течеискатель «КОРШУН-12МТА» превосходит приборы «КОРШУН-8» – «КОРШУН-11МТА»:

  • улучшенные показатели чувствительности;
  • имеет меньшее энергопотребление, большее быстродействие, позволяет сохранять в постоянной памяти сигналы утечек (выполняя функцию плеера);
  • оснащен новой программой по созданию протоколов и базы протоколов с географическими картами прокладки трасс трубопроводов.

  Температура работы электронных блоков: от -30 °C до +50 °C, датчиков: от -40 °C до +140 °C. Температура хранения: от -40 °С до +60 °С. По этим характеристикам приборы других производителей существенно уступают приборам «КОРШУН-12МТА». Исполнение – пыле-, влаго- и вибро- защитное.

  Базовый комплект обеспечивает поиск утечек в пластмассовых и других немагнитных трубах без использования гидрофонных датчиков.

  В прибор встроены цифровые фильтры, которые автоматически «настраиваются» на частотную полосу сигнала утечки.

  С целью преемственности с ранними моделями сохранены клавиатура и интерфейс.

  Принцип действия

  Истекаемая под давлением из трубопровода транспортируемая среда создает гидравлические осесимметричные поперечные волны и вибрации стенок трубопровода, которые преобразуются в электрические сигналы вибродатчиками, устанавливаемыми на трубу с помощью магнитных держателей или специальных механических держателей. Эти сигналы после обработки передаются в блок оператора по радио, где обрабатываются и используются для определения координаты утечки от одного из датчиков.

  Общая характеристика комплекта

  Прибор «КОРШУН-12МТА»:

  • имеет высокое быстродействие, точность и шумозащищенность при определении координаты утечки корреляционным методом;
  • предоставляет возможность как для автоматической, так и ручной установки добротных цифровых фильтров, при этом прибор автоматически «настраивается» на полосу частот сигналов, которые генерируют утечки;
  • имеет встроенные цифровые спектранализаторы с высоким быстродействием и высокой разрешающей способностью для определения частотных спектров сигналов утечки;
  • имеет полосу частот выносных и встроенных блоков от 5 Гц до 4500 Гц;
  • имеет режим двухканального осциллографа с возможностью наблюдения и оценки выходных сигналов прибора и вибродатчиков;
  • содержит кроме двух радиоканалов для передачи сигналов от датчиков в блок оператора также и кабельную катушку с предварительным усилителем для передачи сигналов из радионедоступных помещений и для резерва;
  • определяет местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 5 км от места подключения генератора;
  • позволяет обследовать участков местности перед проведением земляных работ;
  • позволяет найти места пересечения трубопроводов и кабеля;
  • позволяет обнаруживать места разгерметизации трубопроводов на глубине до 6 метров акустическим методом;
  • позволяет осуществить контроль состояния запорной арматуры.
  • позволяет обнаруживать люки колодцев под слоем снега, грунта, асфальта.

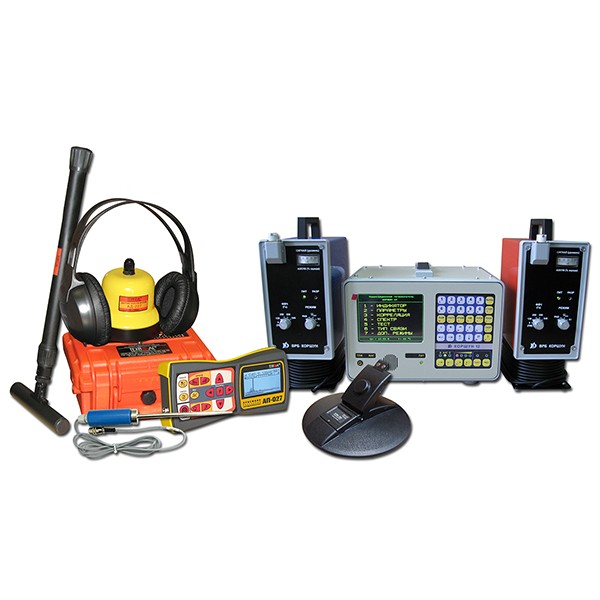

• Комплектация

  • Блок оператора — 1 шт.
  • Выносной радиоблок с предварительным усилителем и фильтрами – 2 шт.
  • Кабельная катушка с предварительным усилителем – 1 шт.
  • Водозащищенные накладные вибродатчики АДК-12ТА, содержащие пьезокерамические вибропреобразователи, магнитные держатели и кабели – 3 шт.
  • Держатели датчиков для пластмассовых и немагнитных труб – 2 шт.
  • Переходник для установки датчиков на штоки задвижек в трубах с ППУ – 2 шт.
  • Головные наушники – 1 шт.
  • Универсальное двухканальное зарядное устройство «УЗИП-3» с источником 12В – 1 шт.
  • Блок контроля (с адаптером и плеером) – 1 шт.
  • Методика применения – 1 шт.
  • Комплект служебных кабелей – 1 шт.
  • Транспортная сумка-саквояж – 3 шт.

  Дополнительное оборудование

  • Генератор трассировочный «АГ-105»
  • Трассопоисковый приемник «АП-027»
  • Комплект акустического датчика «АД-247»
  • Акустический датчик малогабаритный «АДМ-227» с функцией магнитного датчика
  • Электромагнитный датчик «ЭМД-247»
  • Портативный искатель металлических люков ИЭМ-300 «Люк»
