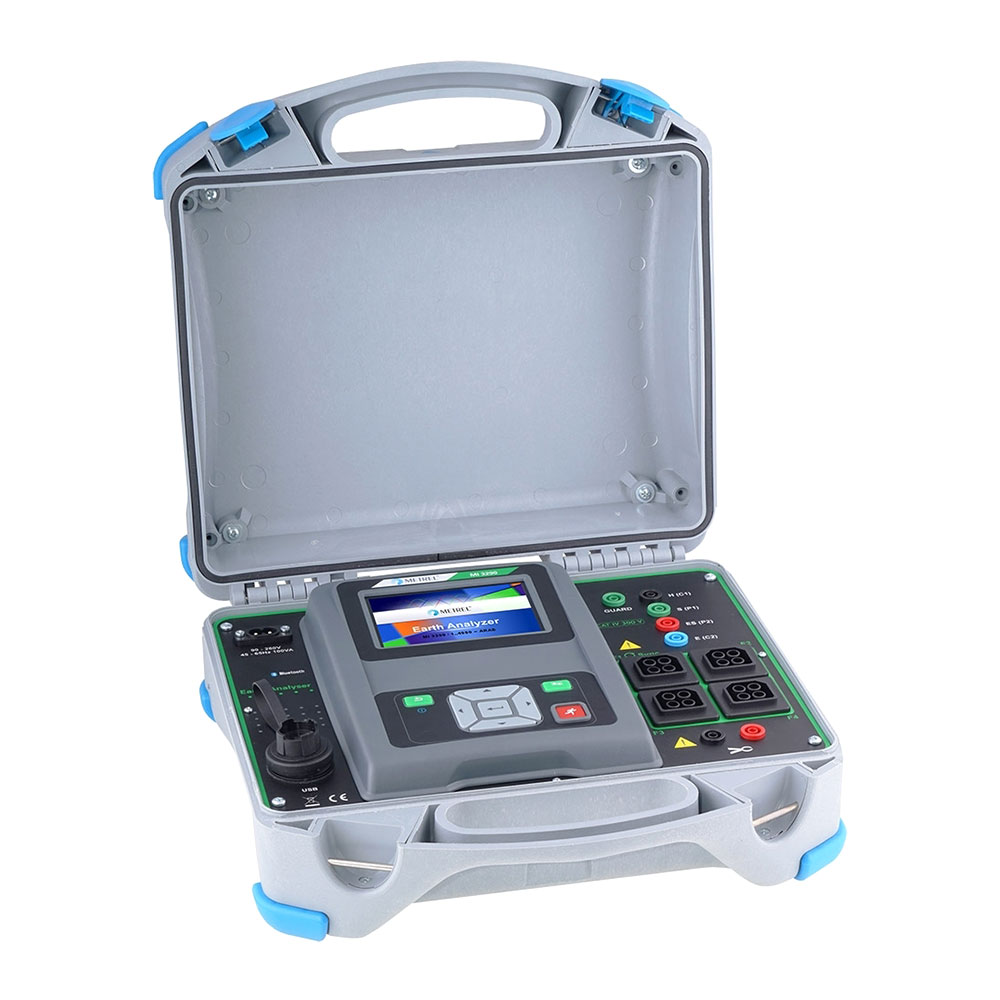

MI 3290 GL — анализатор заземления (комплект с двумя железными клещами)

В наличии

Производитель:	Metrel, Словения
Гарантия	3 года
Номер в реестре СИ:	42465-09

MI 3290 - универсальный прибор для проведения испытаний и измерений в системах заземления. Комплект прибора и его функциональные возможности формируются по желанию пользователя, что позволяет приобретать только необходимые принадлежности.

Основной комплект прибора позволяет проводить измерения сопротивления заземления 2-, 3-, 4-полюсным методами и измерения удельного сопротивления грунта. Наличие остальных функций (измерение сопротивления заземления с помощью клещей, высокочастотное измерение, измерение шагового напряжения, измерение сопротивления проводников токами 7 и 200 мА, измерение на опорах ЛЭП, импульсный метод измерения и др.) зависит от выбора комплекта.

Функции анализатора MI 3290 GL

Измерение сопротивления заземления 2-полюсный метод.
Измерение сопротивления заземления 3-полюсный метод.
Измерение сопротивления заземления 4-полюсный метод.
Одна частота / несколько / Z(f).
Измерение удельного сопротивления грунта (метод Веннера).
Измерение удельного сопротивления грунта (метод Шлумбергера).
Измерение сопротивление заземления с одними клещами.
Измерение сопротивления заземления с двумя клещами.
Измерение переходного импульсного импеданса.
Измерение импеданса на частоте 25 кГц.

Особенности анализатора MI 3290 GL

Анализ импеданса заземления как функции частоты благодаря широкому диапазону измерительных частот (55 Гц...15 кГц).
Измерения заземления опор ЛЭП с подключенным кабелем защитного заземления.
Измерение на одностоечных и многостоечных опорах ЛЭП.
Измерение ВЧ-сопротивления заземления (согласно IEEE_Std 81).
Отображение зависимости Z(f) на экране.
Комбинированное питание.
Высокая степень защиты корпуса: IP65 с закрытой крышкой, IP54 с открытой крышкой.
Измерение импульсного импеданса (имитация удара молнии).

Комплектация

№	Наименование	Количество
1	Прибор MI 3290	1 шт.
2	Токовые штыри 90 см	2 шт.
3	Потенциальные штыри 50 см	2 шт.
4	Соединительный провод черный 2 м	1 шт.
5	Измерительный провод красный 5м	1 шт.
6	Измерительный провод синий 5 м	1 шт.
7	Измерительный провод черный на катушке 50 м	1 шт.
8	Измерительный провод зеленый на катушке 50 м	1 шт.
9	Измерительный провод синий на катушке 50 м	1 шт.
10	Экранированный измерительный провод на катушке 75 м	1 шт.
11	G-зажим	1 шт.
12	Набор измерительных наконечников, зажимов «крокодил»	1 комплект
13	Государственная поверка	1 шт.

Технические характеристики

Функция	Описание	Диапазон измерения	Погрешность измерения
Измерение сопротивления заземления	испытательное напряжение при разомкнутых клеммах 20 или 40 В АС; испытательный ток короткого замыкания > 220 мА; измерительная частота 55...329 Гц 659 Гц...2,63 кГц 3,29…15 кГц	0,00 Ом...19,99 кОм 0,00 Ом...1,999 кОм 0,00…199,9 Ом	±(3% от изм. зн. + 3 е.м.р.) ±(5% от изм. зн. + 3 е.м.р.) ±(8% от изм. зн. + 3 е.м.р.)
Измерение сопротивления заземления с помощью одних клещей	испытательное напряжение при разомкнутых клеммах 40 В перем. тока; испытательный ток короткого замыкания > 220 мА; измерительная частота 55 Гц...329 Гц 659 Гц…1,50 кГц	0,00 Ом...19,99 кОм 0,00 Ом…1,999 кОм	±(8% от изм. зн. + 3 е.м.р.)
Измерение сопротивления заземления с помощью двух клещей	измерительная частота 82 Гц, 164 Гц, 329 Гц	0,00...9,99 Ом 10,0...49,9 Ом 50,0...100 Ом	±(5% от изм. зн.+ 2 е.м.р.) ±(10% от изм. зн. + 2 е.м.р.) ±(20% от изм. зн.)
Селективное измерение сопротивления заземления опор ЛЭП с помощью гибких клещей	испытательное напряжение при разомкнутых клеммах 40 В перем. тока; испытательный ток короткого замыкания > 220 мА; измерительная частота 55 Гц...329 Гц 659 Гц...1,50 кГц; пассивный режим	0,00 Ом...19,99 кОм 0,00 Ом...1,999 кОм 0.00 Ом...19,99 кОм	±(8% от изм. зн. + 3 е.м.р.)
Измерение удельного сопротивления	испытательное напряжение при разомкнутых клеммах 20 или 40 В перем. тока; испытательный ток короткого замыкания > 220 мА; измерительная частота 164 Гц	0,00...19,99 кОм·м	расчетное значение
Измерение сопротивления заземления высокочастотным методом	испытательное напряжение при разомкнутых клеммах 40 В перем. тока; испытательный ток короткого замыкания > 40 мА; измерительная частота 25000 Гц	0,00...19,9 Ом 20,0...299 Ом	±(3% от изм. зн. + 2 е.м.р.)
Измерение сопротивления заземления импульсным методом	испытательное напряжение при разомкнутых клеммах ~140 В пиковое; испытательный ток короткого замыкания 2 А пиковый	0,0...199 Ом	±(8% от изм. зн. + 3 е.м.р.)
Измерение сопротивления проводников током 200 мА		0,00 Ом...1,99 кОм	±(2% от изм. зн. + 2 е.м.р.)
Измерение силы тока (гибкие клещи)	номинальная частота 45 Гц…1,5 кГц	0,1 мA...49,9 A	±(8% от изм. зн. + 3 е.м.р.)
Питание	220 В/50 Гц, или от батареи Li-Ion
Cтепень защиты корпуса	IP65 (закрытая крышка)
Связь	USB
Память	1 ГБ
Размеры	36x16x33 см
