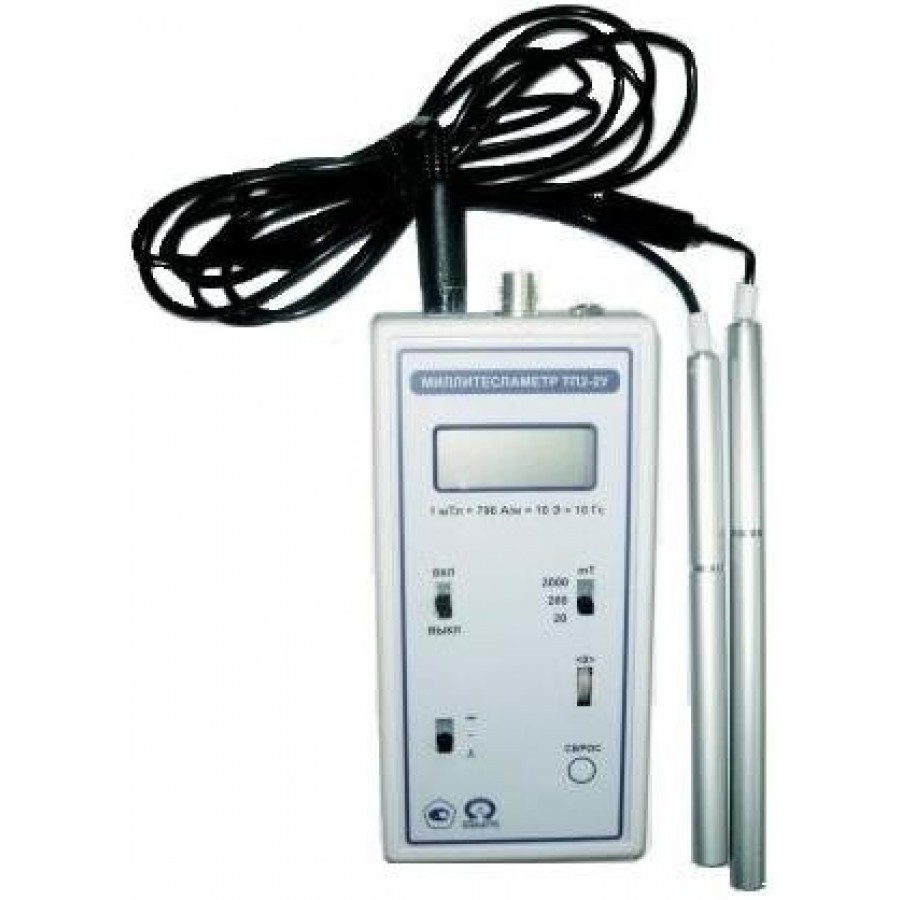

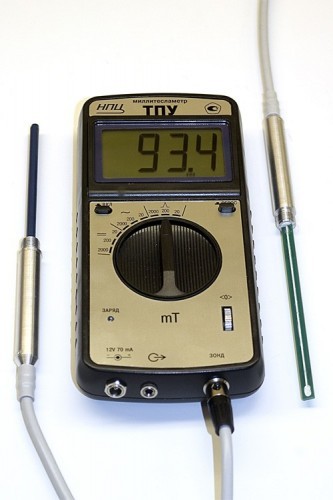

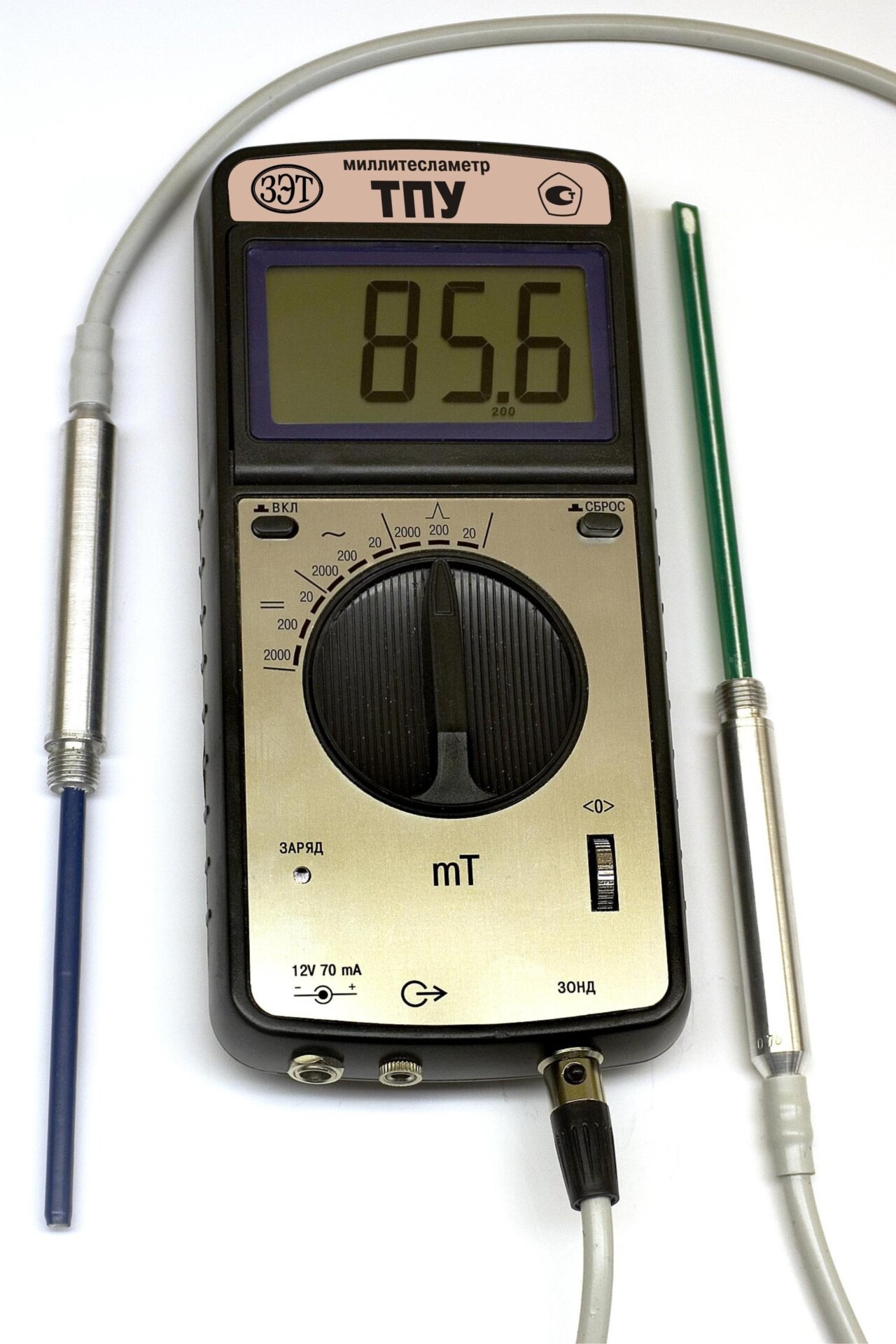

Миллитесламетры портативные универсальные ТПУ.

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Длительность фронта импульсного магнитного поля по уровню 0,1–0,9	от 0,1 до 2000 мс
  Частота переменного магнитного поля для средневыпрямленного значения (рабочая область)	от 1000 до 5000 Гц
  Напряжение на аналоговом выходе	не менее 1,0 В и не более 1,4 В
  Допускаемая относительная погрешность при измерении магнитной индукции постоянного магнитного поля	± [2,0 + 0,1•(Вп/Ви — 1)]
  Основная допускаемая относительная погрешность при измерении амплитудных значений магнитной индукции переменного и импульсного магнитного поля	± [5,0 + 0,5•(Вп/Ви — 1)]
  Дополнительная допускаемая относительная погрешность при измерении магнитной индукции переменного магнитного поля в рабочей области частот	± 5,0•(f — 1)]

• Описание

  Назначение.

  • Миллитесламетры портативные универсальные ТПУ предназначены для измерения:
  • магнитной индукции постоянного магнитного поля;
  • амплитудного значения магнитной индукции переменного магнитного поля частоты от 0,2 до 1000 Гц (нормальная область) и от 1000 до 5000 Гц (рабочая область);
  • амплитудного значения магнитной индукции импульсного магнитного поля с длительностью фронта по уровню 0,1 – 0,9 от 0,1 до 2000 мс;
  • средневыпрямленного значения магнитной индукции переменного магнитного поля частоты от 20 до 1000 Гц (нормальная область) и от 1000 до 5000 Гц (рабочая область).
  • Миллитесламетры допускают наблюдение формы переменного и импульсного магнитного поля при подключении осциллографа к аналоговому выходу. Напряжение на аналоговом выходе миллитесламетра при верхних значениях показаний прибора на каждом пределе измерений составляет не менее 1,0 В и не более 1,4 В.

  • Допускаемая относительная погрешность (δ) в процентах при измерении магнитной индукции постоянного магнитного поля не превышает значений, рассчитанных по формуле (где Вп – предел измерения миллитесламетра, мТл; Ви – показание миллитесламетра, мТл):
    δ = ± [2,0 + 0,1•(Вп/Ви — 1)]
  • Основная допускаемая относительная погрешность (δо) в процентах при измерении средневыпрямленных значений магнитной индукции переменного магнитного поля не превышает значений, рассчитанных по формуле:
    δо = ± [2,5 + 0,2•(Вп/Ви — 1)]
  • Основная допускаемая относительная погрешность (δо) в процентах при измерении амплитудных значений магнитной индукции переменного и импульсного магнитного поля не превышает значений, рассчитанных по формуле:
    δо = ± [5,0 + 0,5•(Вп/Ви — 1)]
  • Дополнительная допускаемая относительная погрешность (δдоп) в процентах при измерении магнитной индукции переменного магнитного поля в рабочей области частот не превышает значений, рассчитанных по формуле (где f – частота измеряемого магнитного поля, кГц):
    δдоп = ± 5,0•(f — 1)]

• Документы

  • Проспект на миллитесламетры ТПУ
  • Паспорт на миллитесламетры ТПУ
  • Приказ Федерального агентства по техническому регулированию и метрологии № 2423 от 28 октября 2021 г.
  • приложение к приказу.
  • Свидетельство о регистрации типа средств измерений в Реестре средств измерений, применяемых в ОАО "РЖД"
  • Декларация о соответствии техническому регламенту ТС миллитесламетров портативных универсальных ТПУ
  • Описание типа средств измерений "миллитесламетры портативные универсальные ТПУ"
  • Использование миллитесламетров ТПУ для определения силы тяги (подъемной силы) магнитов (электромагнитов) средств контроля и удаления металломагнитных примесей
  • О возможности использования миллитесламетров ТПУ в качестве рабочих эталонов

• Особенности

  • Использование миллитесламетров ТПУ для определения силы тяги (подъемной силы) магнитов (электромагнитов) средств контроля и удаления металломагнитных примесей.
  • О возможности использования миллитесламетров ТПУ в качестве рабочих эталонов.
