MS150 TuScan — Мобильный сканер к антенной решетке серии М90, M91 для механизированного УЗК

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Производитель

  Россия

• Описание

  Производитель:

  Россия

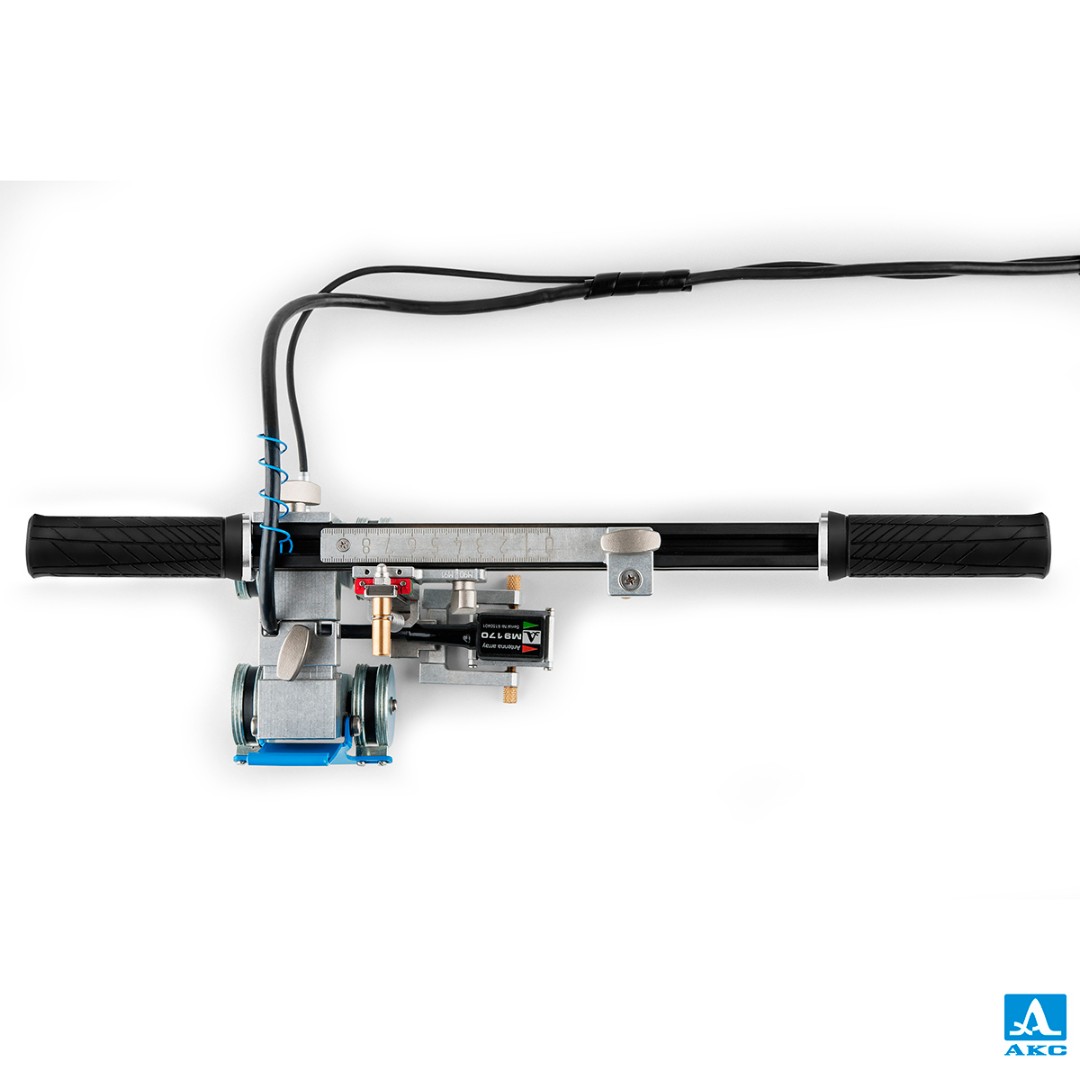

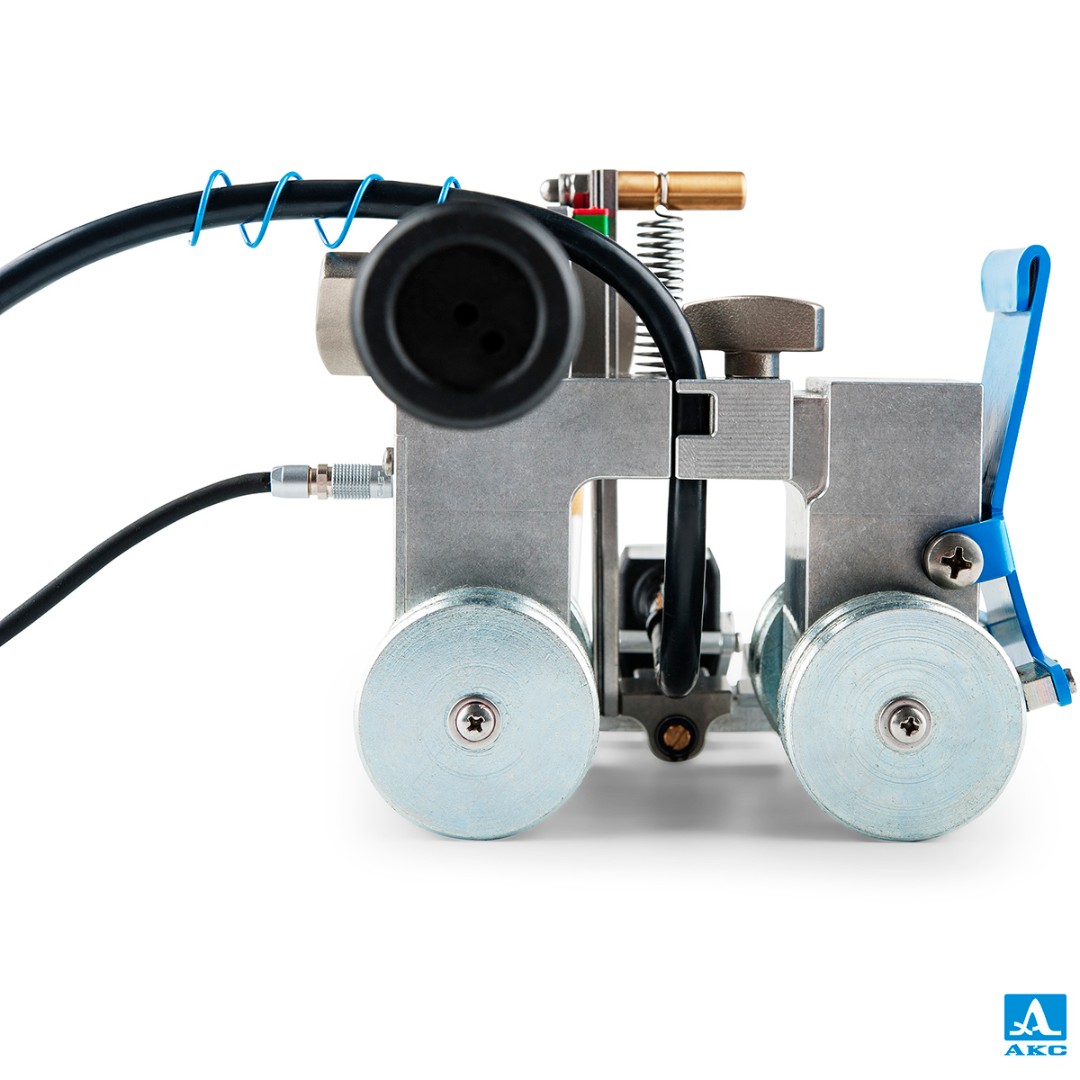

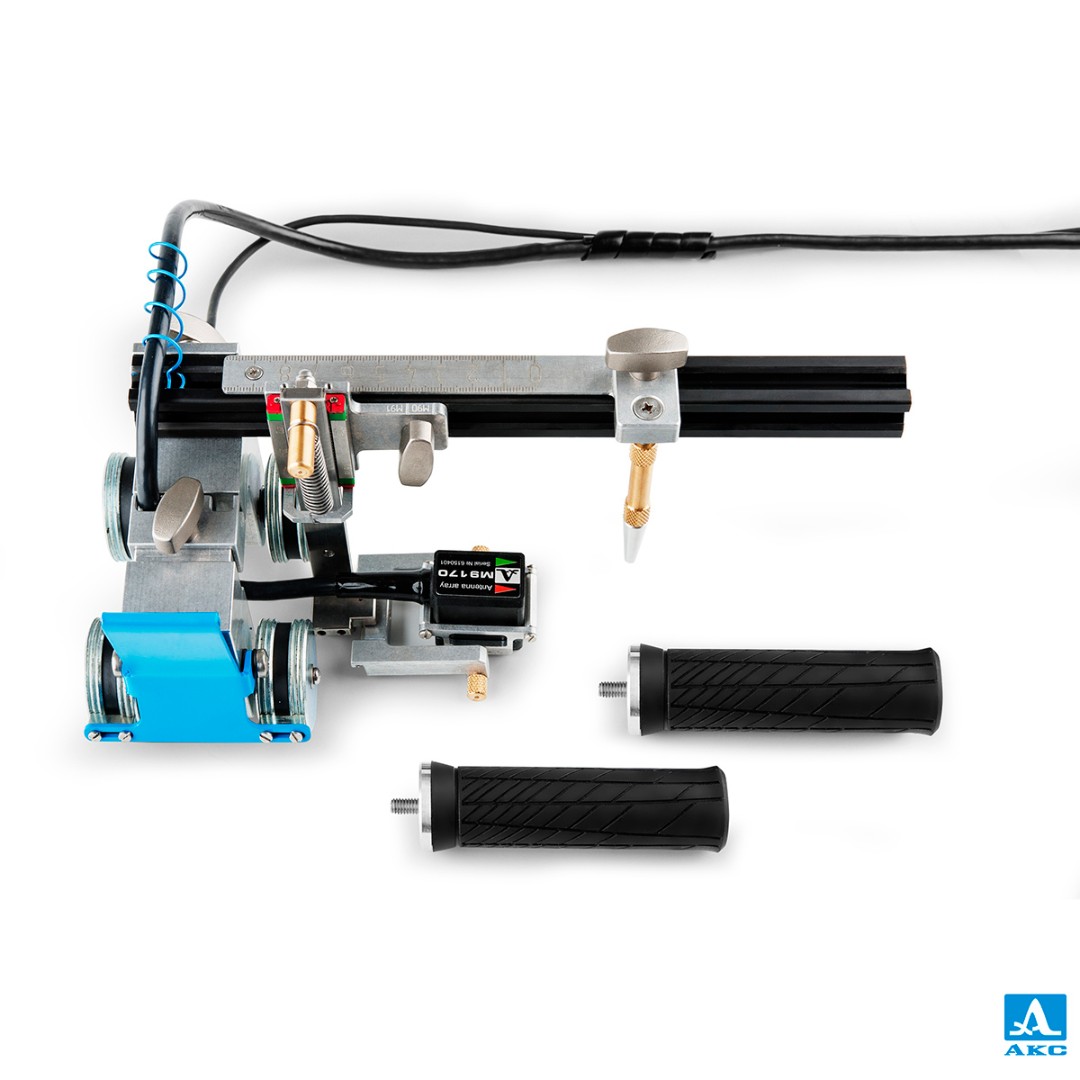

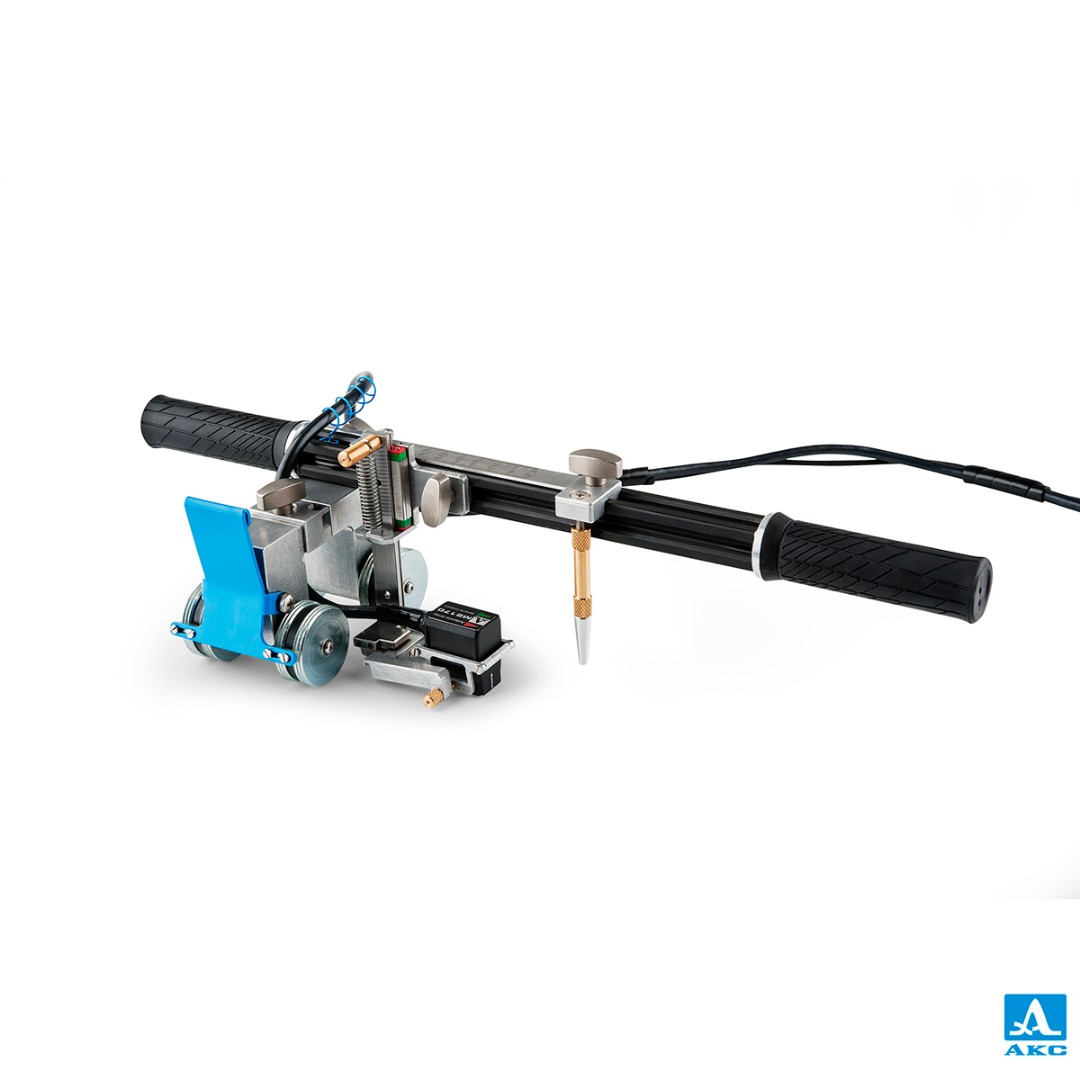

  MS150 TuScan — Мобильный сканер к антенной решетке серии М90, M91 для механизированного УЗК.

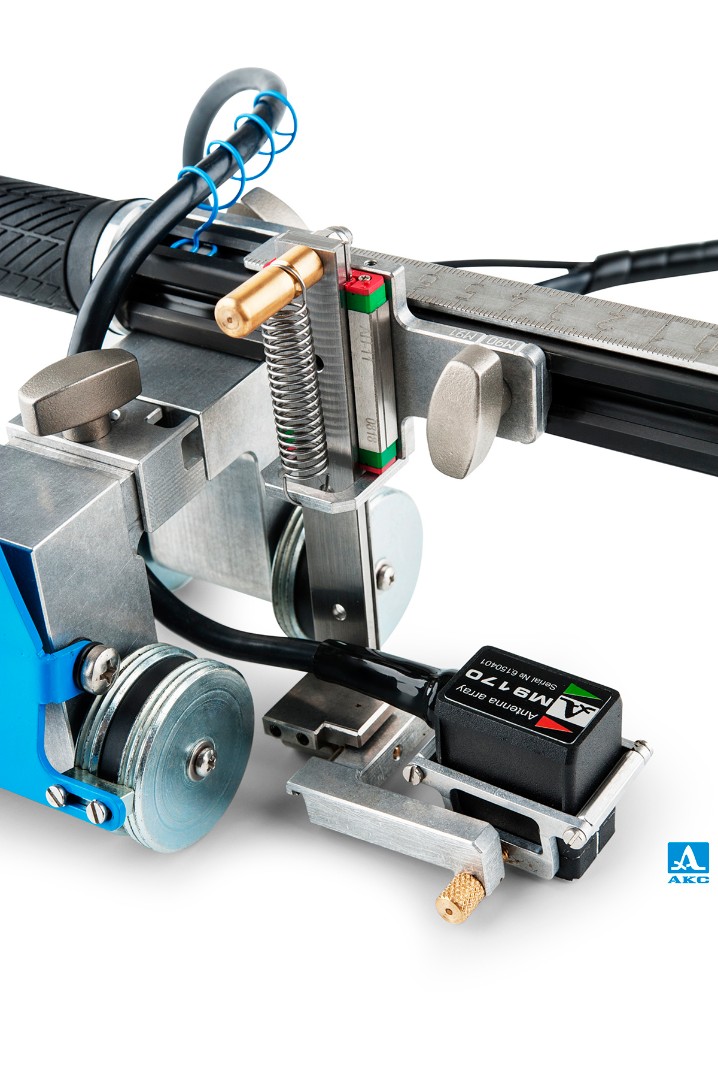

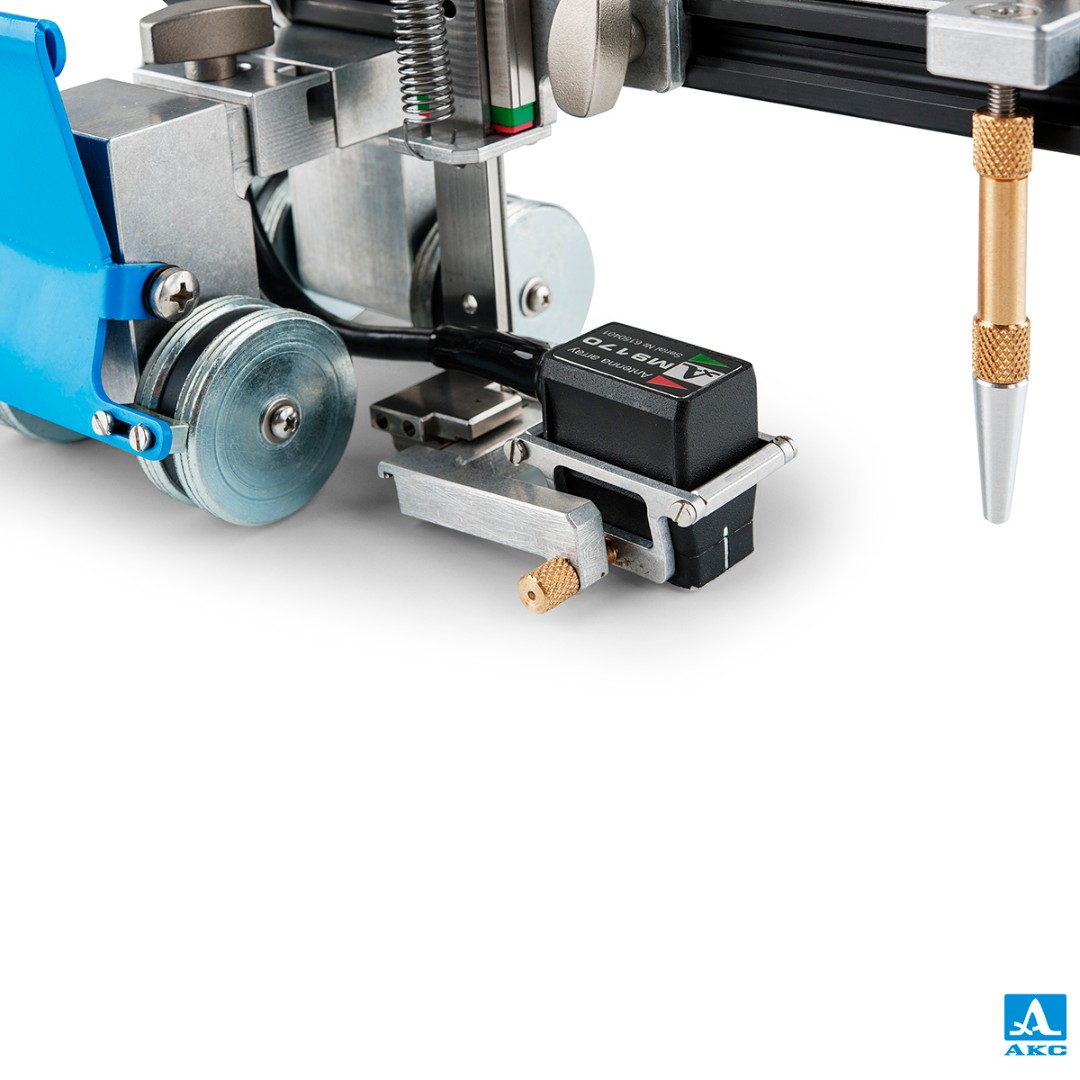

  Использование антенных решеток (АР) в составе мобильного сканера позволяет равномерно перемещать АР вдоль сварного шва с целью соблюдения стабильного акустического контакта и равного расстояния относительно оси сварного шва (Х-координата). Полученные сканограммы (B, С, D — Сканы) позволяют проводить комплексный анализ всего сварного соединения.

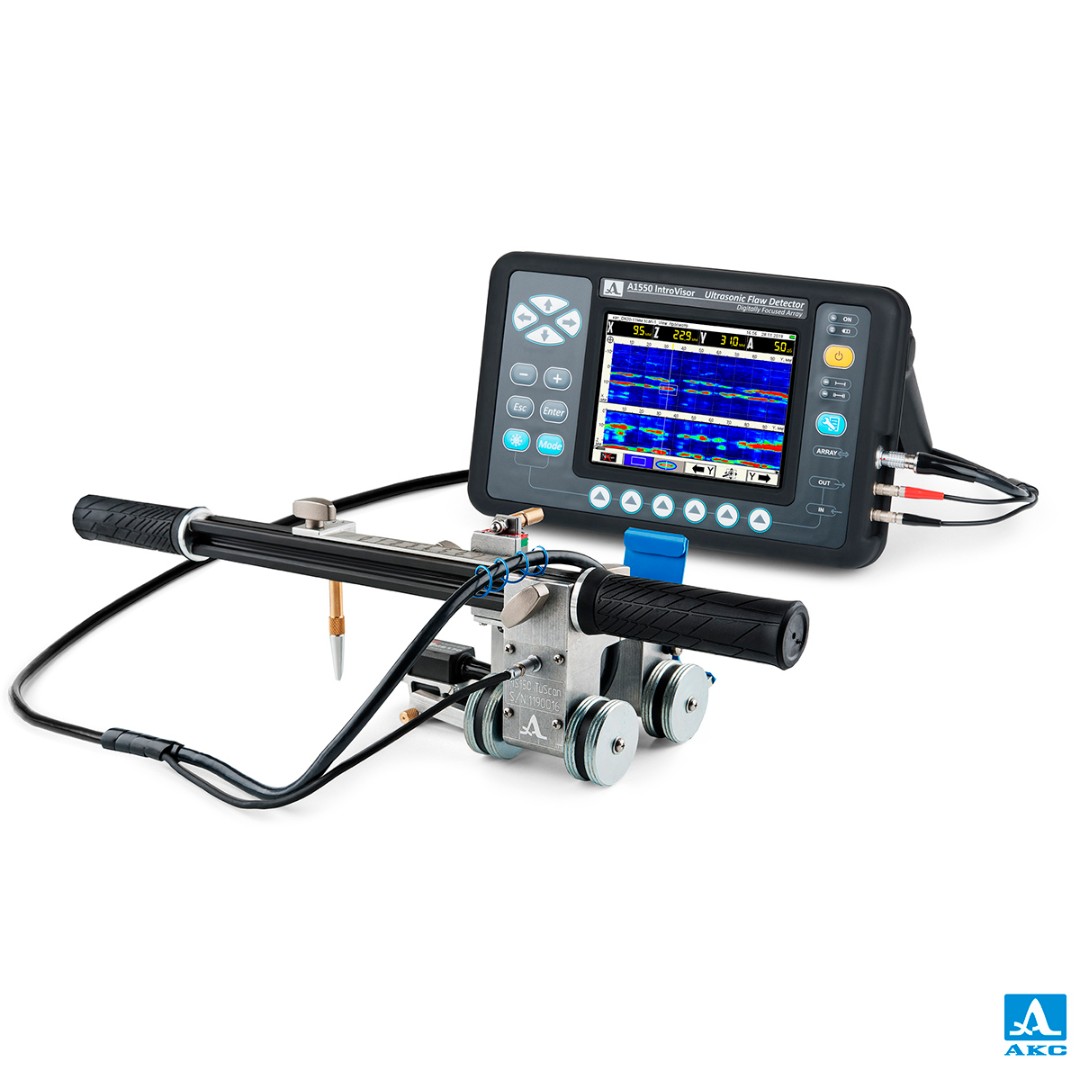

  С целью проведения механизированного контроля мобильный сканер MS150 TuScan с установленной АР необходимо соединить с электронным блоком ультразвукового дефектоскопа — томографа А1550 IntroVisor с помощью одинарного кабеля LEMO4-LEМO4 для последующей записи полученных координат дефектов.

  Опционально мобильный сканер MS150 TuScan может быть использован с ультразвуковым дефектоскопом — томографом А1525 Solo. Для этого необходимо дополнить прибор специализированной версией внутреннего программного обеспечения с режимом СКАНЕР (С-СКАН) за отдельную плату.

  Режимы работы

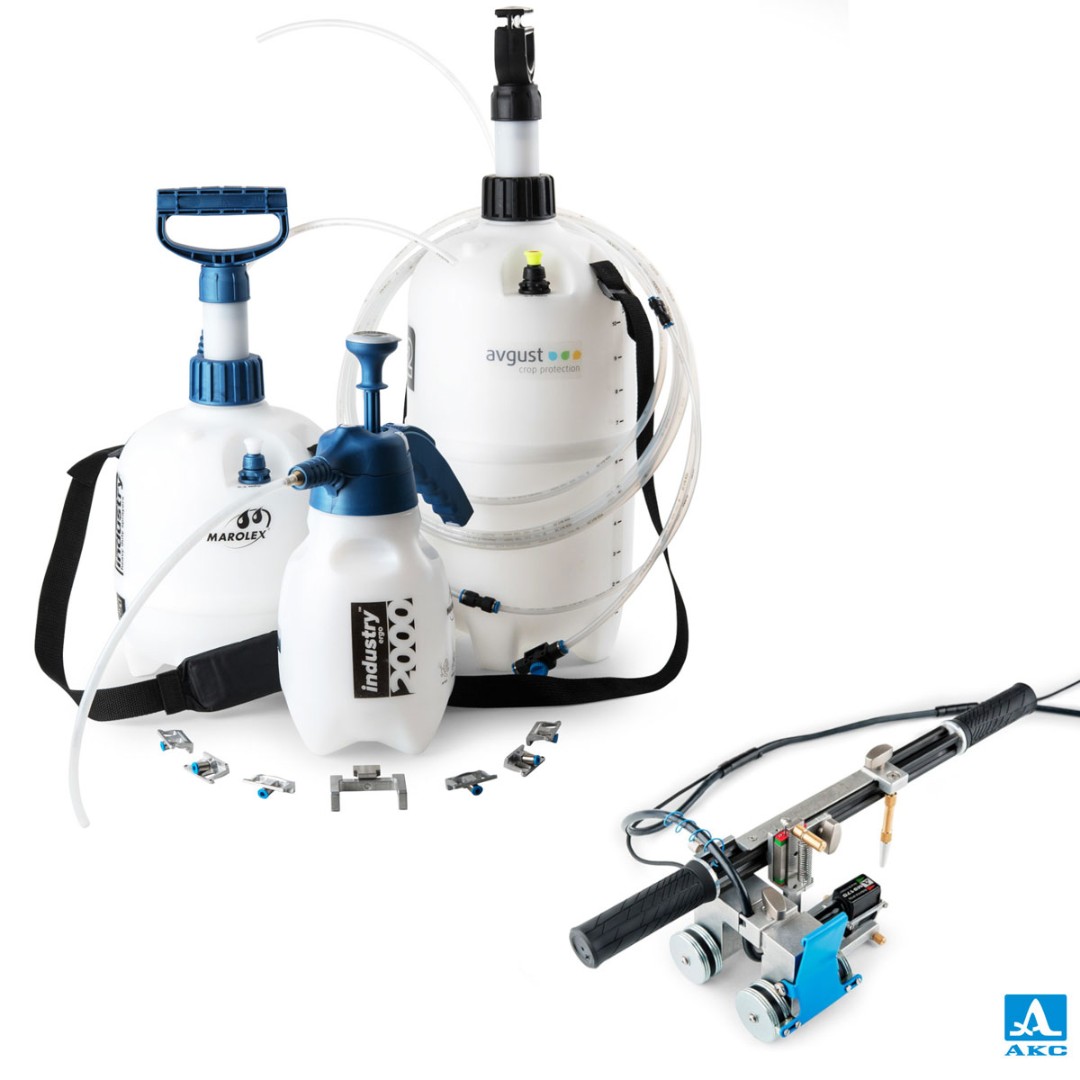

  Механизированный контроль сварных швов с автоматической подачей жидкости

  Опционально сканер необходимо доукомплектовать следующим оборудованием:

  1. Баллон для жидкости объемом 2, 5 и 12 литров.
  2. Комплект трубок, соединительных переходов, регулятор, клапан.
  3. Для контроля труб разных диаметров:
     • рамка 1 для труб диаметром 57, 63, 76, 89 мм;
     • рамка 2 для труб диаметром 108, 114, 133, 159, 168, 219 мм;
     • рамка 3 для труб диаметром 273, 325, 355, 377 мм и плоской поверхности;
     • акустический модуль М9170 (для рамки 1) притертый для труб диаметром 57, 63, 76, 89 мм;
     • акустический модуль М9170 (для рамки 2) притертый для труб диаметром 108, 114,113, 159, 168, 219 мм;
     • акустический модуль М9170 (для рамки 3) притертый для труб диаметром 273, 325, 355, 377 мм и для работы на плоской поверхности.

• Комплектация

  Наименование	Количество, шт.
  Сканер мобильный MS150 TuScan	1
  Кабель LEMO 00.304- LEMO 00.304 одинарный 1,6 м	1
  Рамка для проведения контроля с использованием антенных решеток серии М90 на плоской поверхности	1
  Рамка для проведения контроля с использованием антенных решеток серии М91 на плоской поверхности	1
  Отвертка	1
  Сумка	1
