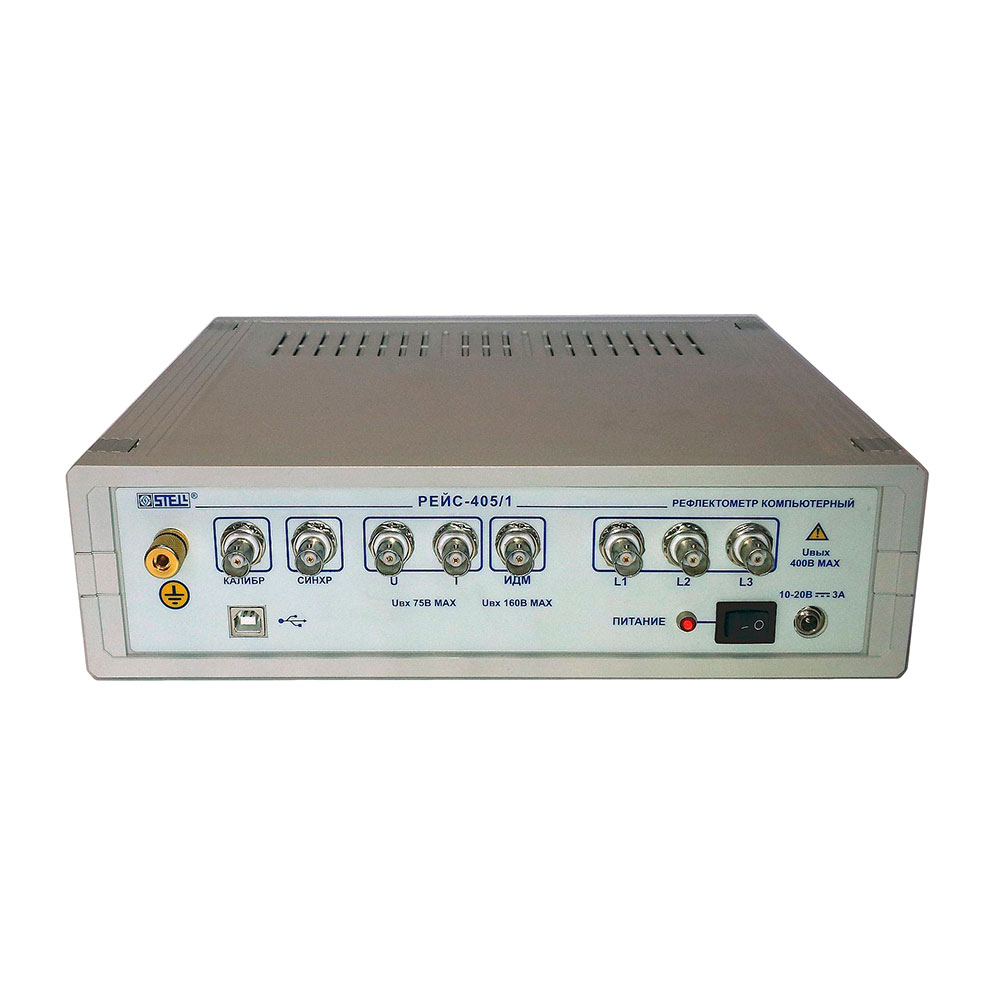

Рефлектометр компьютерный РЕЙС-405/1

В наличии

Производитель:	Россия
Гарантия	12 месяцев

РЕЙС-405/1 - это мощный и компактный компьютерный рефлектометр для определения мест повреждений в силовых кабельных линиях.

Высокоэффективен при использовании в составе электротехнической лаборатории.

Преимущества РЕЙС-405/1

Четыре метода измерения;
Мощный зондирующий сигнал;
Увеличенный диапазон измерения;
Простой, интуитивно-понятный интерфейс;
Прямое управление параметрами.

Назначение РЕЙС-405/1

РЕЙС-405/1 является измерительной системой, которая объединяет в себе 4 измерительных прибора:

Рефлектометр для металлических кабельных и воздушных линий;
Измеритель сопротивления изоляции;
Измеритель по импульсно-дуговому методу;
Измеритель по методу колебательного разряда.

Рефлектометр РЕЙС-405/1 разработан на основе пожеланий пользователей прибора.

Рефлектометр РЕЙС-405, который получил распространение и хорошо зарекомендовал себя в практике поиска и обнаружения повреждений в силовых кабельных линиях.

РЕЙС-405/1 предназначен для использования в комплекте с компьютером, в составе электроизмерительных лабораторий, для решения задач обнаружения, идентификации и определения расстояния до мест дефектов в силовых кабельных линиях.

Рефлектометр РЕЙС-405/1 может быть также использован для измерения и других типов линий с металлическими проводниками.

В электроизмерительной лаборатории рефлектометр РЕЙС-405/1 может быть использован как постоянно-встроенный прибор.

Управление рефлектометром РЕЙС-405/1 осуществляется от внешнего (управляющего) компьютера по интерфейсу USB.

Управляющим компьютером может быть как обычный ноутбук, так и специализированный панельный компьютер под управлением ОС Windows версий от Windows ХР до Windows 10.

Минимальное разрешение экрана 1024x768 (рекомендуется минимум 1280x1024).

Интерфейс программы управления позволяет использовать не только клавиатуру и мышь, но и тачскрин панельного компьютера.

РЕЙС-405/1 является одним из лучших средств российского производства для предварительной локации повреждений в силовых кабельных линиях, так как позволяет с наилучшим эффектом реализовать все необходимые для силовых кабельных линий методы измерения.

Особенности применения РЕЙС-405/1

Два из четырех имеющихся в приборе метода, а именно: метод измерения сопротивления изоляции и метод отраженных импульсов могут быть использованы для измерения любых линий с металлическими проводниками: силовых кабельных линий, линий связи, контроля, управления и других. Для этого не нужны никакие дополнительные устройства.

Два других метода: импульсно-дуговой метод и метод колебательного разряда могут быть реализованы только совместно с дополнительными высоковольтными устройствами, которые не входят в комплект поставки прибора.

Комплектация

№	Наименование	Количество
1	Рефлектометр компьютерный РЕЙС-405/1	1
2	Кабель присоединительный, 2 метра	3
3	Кабель присоединительный, 3 метра	3
4	Тройник (для поверки)	1
5	Нагрузка (для поверки)	1
6	Сетевой адаптер	1
7	Руководство по эксплуатации	1
8	Формуляр	1

Технические характеристики

Параметр	Значение
Режим "Метод рефлектометра"
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5)	Минимальный диапазон - 250 м Максимальный диапазон - 250000 м
Коэффициент укорочения:	Установка или измерение в пределах 1,00. .7.00 Встроенная таблица
Зондирующие сигналы	Амплитуда 25 В...120 В Длительность от 100 нс до 300 мкс
Выходное сопротивление	10... 1000 Ом. программно-регулируемое, с отображением величины на экране
Инструментальная погрешность измерения расстояния	не более 0,1 %
Система отсчета расстояния	при помощи вертикальных курсоров
Режимы измерения	Прямой - считывание и отображение текущей рефлектограммы по любому из входов: вход L1: вход L2, вход L3; Сравнение - наложение двух или трёх рефлектограмм (вход-вход вход-память, память-память, входы L1-L2-L3); Раздельный - зондирование по входу L1 и приём по входам L2 или L3 (L1-L2, L1-L3); Разность - отображение результата разности между двумя рефлектограммами (вход-вход, вход-память, память-память).
Растяжка	Возможность растяжки выбранного участка рефлектограммы
Память	Возможность запоминания более 1000 рефлектограмм и импульсных характеристик во встроенной энергонезависимой памяти
Отстройка от аддитивных помех и шумов	Усреднение посредством цифрового накопления, фильтрация сигналов
Отстройка от синхронных помех	При считывании рефлектограмм - за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля). При цифровой обработке рефлектограмм из памяти - за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля).
Эквивалентная (эффективная) частота дискретизации	32 ГГц
Режим "Метод колебательного разряда"
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1.5)	Минимальный диапазон - 250 м Максимальный диапазон - 250000 м
Максимальная амплитуда входных сигналов	50 В
Входное сопротивление по волновому входу	300 Ом
Инструментальная погрешность измерения расстояния	не более 0.1 %
Усиление	от-18 до +74 дБ
Режимы работы	Просмотр линии Ожидание разряда Автозапуск (с возможностью автоматического сохранения импульсных характеристик в памяти)
Частота дискретизации	200 МГц
Подключение к линии (при методе колебательного разряда)	Через присоединительное устройство по напряжению или по току
Режим "Импульсно-дуговой метод"
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1.5	Минимальный диапазон - 250 м Максимальный диапазон - 250000 м
Диапазон амплитуд входных сигналов (периодических и однократных) на входе	0,002 ... 120 В (без присоединительного устройства напряжения)
Инструментальная погрешность измерения расстояния	не более 0,1 %
Усиление	от-18 до +74 дБ
Режимы работы	Просмотр линии Ожидание разряда Автозапуск (с возможностью автоматического сохранения импульсных характеристик в памяти)
Частота дискретизации	200 МГц
Режим "Метод измерения сопротивления изоляции"
Минимальное измеряемое сопротивление	не более 1 кОм
Максимальное измеряемое сопротивление	не менее 1 ГОм
Измерительное напряжение	400 В
Инструментальная погрешность измерения	не более 5%
Режимы измерения	L1-L2, L1-L3. L2-L3, U-броня, 12-броня. 13-броня
Общие характеристики
Связь с компьютером	USB 2.0 Hi-speed
Питание	Сеть переменного тока 100.240 В. 50. . 60 Гц Сеть постоянного тока 10. . .20 В
Условия эксплуатации	+5...+40°С
Габаритные размеры (ШхВхГ)	270 х 300 х 77 мм
Масса	Не более 3,5 кг
