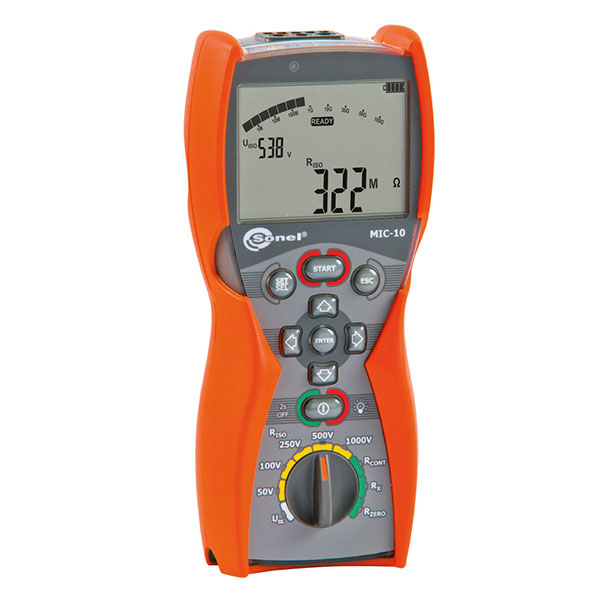

Sonel Измеритель параметров электроизоляции MIC-10

В наличии

• Задать вопрос
• Поделиться

• Комплектация

  №	Наименование	Количество
  1	Зажим «Крокодил» изолированный черный K01	1 шт.
  2	Зонд острый с разъёмом «банан» красный	1 шт.
  3	Зонд острый с разъемом «банан» черный	1 шт.
  4	Крепеж «Свободные руки»	1 шт.
  5	Провод измерительный 1,2 м с разъёмами «банан» чёрный	1 шт.
  6	Провод измерительный 1,2 м с разъемами «банан» красный	1 шт.
  7	Ремень для переноски прибора M1	1 шт.
  8	Футляр М6	1 шт.
  9	Элемент питания алкалиновый 1,5V AA LR6	4 шт.

  Дополнительная комплектация

  №	Наименование	Количество
  1	Адаптер AGT-16C	1 шт.
  2	Адаптер AGT-16T	1 шт.
  3	Адаптер AGT-32P	1 шт.
  4	Адаптер AGT-32T	1 шт.
  5	Адаптер AGT-63P	1 шт.
  6	Адаптер AGT-16P	1 шт.
  7	Адаптер AGT-32C	1 шт.
  8	Зажим «Крокодил» изолированный голубой K02	1 шт.
  9	Зажим «Крокодил» изолированный красный K02	1 шт.
  10	Зонд острый с разъёмом «банан» голубой	1 шт.
  11	Провод измерительный 1,2 м с разъемами «банан» голубой	1 шт.
  12	Провод измерительный 5 м с разъемами «банан» красный	1 шт.

• Технические характеристики

  Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина».

  Измерение напряжения переменного и постоянного тока (True RMS)

  Диапазон	Разрешение	Основная погрешность
  0,0...299,9 В	0,1 В	±(2% и. в. + 6 е. м. р.)
  300...600 В	1 В	±(2% и. в. + 2 е. м. р.)

  • Диапазон частоты: 45...65 Гц

  Измерение сопротивления изоляции

  Диапазон измерения согласно IEC 61557-2: для UN = 50 В: 50 кОм…250,0 МОм

  Диапазон для UN = 50 В	Разрешение	Основная погрешность
  0,0 ... 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.)
  1,000...9,999 МОм	0,001 МОм
  10,00...99,99 МОм	0,01 МОм
  100,0...250,0 МОм	0,1 МОм

  Диапазон измерения согласно IEC 61557-2: для UN = 100 В: 100 кОм…500,0 МОм

  Диапазон для UN = 100 В	Разрешение	Основная погрешность
  0,0 ... 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.)
  1,000...9,999 МОм	0,001 МОм
  10,00...99,99 МОм	0,01 МОм
  100,0...500,0 МОм	0,1 МОм

  Диапазон измерения согласно IEC 61557-2: для UN = 250 В: 250 кОм…2,000 ГОм

  Диапазон для UN = 250 В	Разрешение	Основная погрешность
  0,0 ... 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.)
  1,000...9,999 МОм	0,001 МОм
  10,00...99,99 МОм	0,01 МОм
  100,0...999,9 МОм	0,1 МОм
  1,000...2,000 ГОм	0,001 ГОм

  Диапазон измерения согласно IEC 61557-2: для UN = 500 В: 500 кОм…5,00 ГОм

  Диапазон для UN = 500 В	Разрешение	Основная погрешность
  0,0 ... 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.)
  1,000...9,999 МОм	0,001 МОм
  10,00...99,99 МОм	0,01 МОм
  100,0...999,9 МОм	0,1 МОм
  1,000...4,999 ГОм	0,001 ГОм	±(4% и. в. + 6 е. м. р.)

  Диапазон измерения согласно IEC 61557-2: для UN = 1000 В: 1000 кОм…10,00 ГОм

  Диапазон для UN = 1000 В	Разрешение	Основная погрешность
  0,0 ... 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.)
  1,000...9,999 МОм	0,001 МОм
  10,00...99,99 МОм	0,01 МОм
  100,0...999,9 МОм	0,1 МОм
  1,000...4,999 ГОм	0,001 ГОм	±(4% и. в. + 6 е. м. р.)
  5,00...10,00 ГОм	0,01 ГОм

  Внимание: Для значения сопротивления изоляции ниже RISOmin - не определяется точность измерения по причине работы прибора с ограничением тока преобразователя в соответствии с формулой:

  где:
  RISOmin - минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя;
  UISOnom - номинальное напряжение измерения;
  IISOmax - максимальный ток преобразователя (1 мА).

  Измерение емкости

  Диапазон	Разрешение	Основная погрешность
  1...999 нФ	1 нФ	±(5% и. в. + 5 е. м. р.)
  1,00...9,99 мкФ	0,01 мкФ

  • Измерение только в процессе измерения RISO

  Низковольтное измерение сопротивления

  Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА

  Диапазон измерения согласно IEC 61557-4: 0,10...999 Ом

  Диапазон	Разрешение	Основная погрешность
  0...19,99 Ом	0,01 Ом	±(2% и.в. + 3 е.м.р.)
  20,0...199,9 Ом	0,1 Ом
  200...999 Ом	1 Ом	±(4% и.в. + 3 е.м.р.)

  • Напряжение на разомкнутых измерительных проводниках: 8 В
  • Выходной ток при R<2 Ом: мин. 200 мA
  • Компенсация сопротивления измерительных проводников
  • Измерение двунаправленным током

  Измерение активного сопротивления малым током

  Диапазон	Разрешение	Основная погрешность
  0,0...199,9 Ом	0,1 Ом	±(3% и. в. + 3 е. м. р.)
  200...1999 Ом	1 Ом

  • Напряжение на разомкнутых измерительных проводниках: 8…16 В
  • Выходной ток > 10 мA
  • Звуковая индикация при сопротивлении < 30 Ом ±10%
  • Компенсация сопротивления измерительных проводников

  Дополнительные технические характеристики

  Параметр	Значение
  Класс изоляции	двойная, согласно PN-EN 61010-1 и IEC 61557
  Категория безопасности	IV 600 В (III 1000 В) согласно PN-EN 61010-1
  Степень защиты корпуса согласно PN-EN 60529	IP67
  Питание измерителя	4 элемента питания LR6 (АА) алкалиновые, аккумуляторные батареи NiMH HR6 (AA)
  Габаритные размеры	220×100×60 мм
  Масса измерителя	около 0,6 кг
  Температура хранения	-20...+70° C
  Рабочая температура	-10...+50° C
