Успех ТПТ-529КАЗ — течетрассопоисковый комплект для диагностики неметаллических и металлических трубопроводов

В наличии

Задать вопрос
Поделиться

Технические характеристики

Производитель	ТЕХНО-АС
Назначение	Течеискатель, Трассоискатель

Описание
Производитель: Россия

Гарантия: 1 год

Метрологическая поверка: Не включена в цену

Универсальный комплект для поиска мест прохождения металлических и неметаллических коммуникаций различными методами (электромагнитным, акустическим и методом зонда) с возможностью нанесения сохраненных параметров точек на карты, а также для обнаружения мест утечек в трубопроводах.

Назначение течетрассопоискового комплекта Успех ТПТ-529КАЗ
- Определение местоположения подземных коммуникаций (металлических трубопроводов и кабельных линий) на глубине до 10 м и удалении до 5 км от места подключения генератора.
- Поиск и трассировки неметаллических трубопроводов методом «Зонд».
- Определение местоположения подземных неметаллических трубопроводов акустическим методом на глубине до 3 м.
- Сохранение координат нахождения коммуникации и параметров точек в памяти приемника и построение траектории трассы на карте.
- Определения мест повреждения кабельных линий электромагнитным и акустическим методами.
- Обследования участков местности перед проведением земляных работ.
- Обнаружения мест разгерметизации трубопроводов на глубине до 3 м.
Особенности течетрассопоискового комплекта Успех ТПТ-529КАЗ

Течетрассопоисковый комплект для диагностики неметаллических и металлических трубопроводов с функцией «Зонд» и функцией сохранения GPS/ГЛОНАСС координат Успех ТПТ-529КАЗ – универсальный многофункциональный комплект, в котором реализованы различные методы поиска:

Акустический метод трассировки коммуникаций

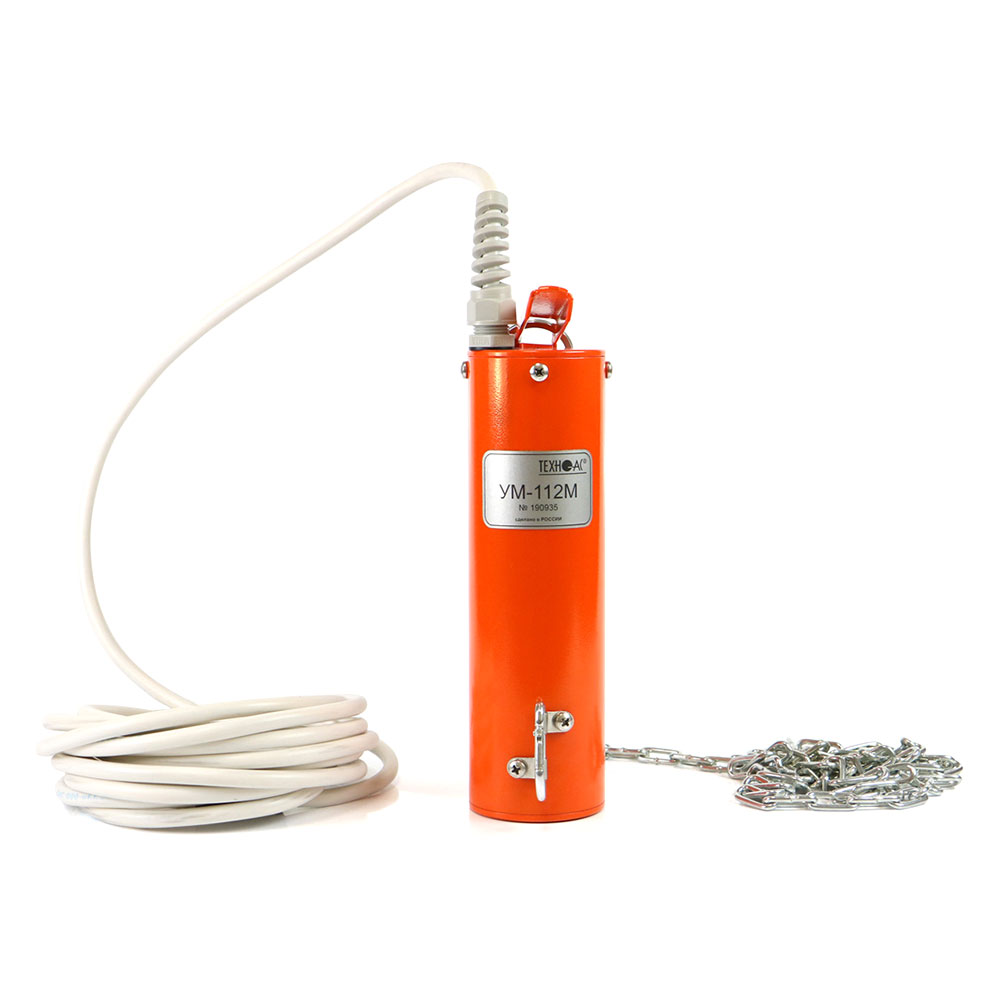

При акустическом методе трассировки используется ударный механизм УМ-112М. Акустический метод применяется при трассировке неметаллических трубопроводов и при определении мест расположения металлических трубопроводов в условиях высоких индустриальных электромагнитных помех.

Метод «Зонд» с использованием внутритрубного генератора

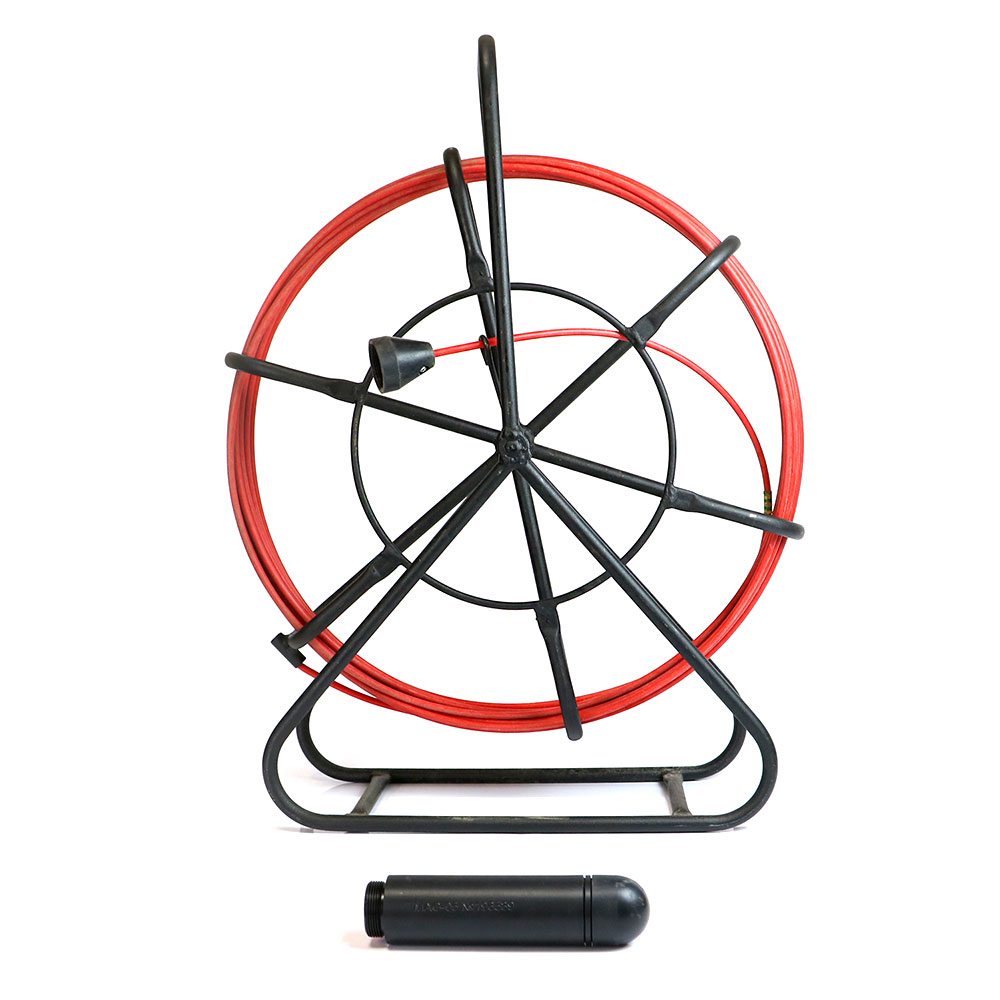

Метод «Зонд» применяется для поиска подземных неметаллических трубопроводов, каналов и туннелей. Для поиска используется малогабаритный автономный генератор МАГ-05 с рабочей частотой 512 Гц, который при помощи проталкивающего устройства помещается внутрь трубопровода, а приемник АП-019.3 определяет место и глубину его расположения.

Активный электромагнитный метод поиска

При активном электромагнитной методе поиска для наведения тока в коммуникации используется автономный генератор АГ-144.1. Метод применяется для поиска обесточенных электрических кабелей и других электропроводящих коммуникаций.

Пассивный электромагнитный метод поиска

При пассивном электромагнитном методе поиска генератор не используется. Пассивным методом производится поиск силовых кабелей под напряжением с частотой 50(60) Гц, труб с катодной защитой и частотой 100(120) Гц и других коммуникаций в режимах широкой полосы («ШП» — на частотах 0,04…8 кГц и «Радио» — на частотах 8…40 кГц).

Акустический метод поиска утечек в трубопроводах

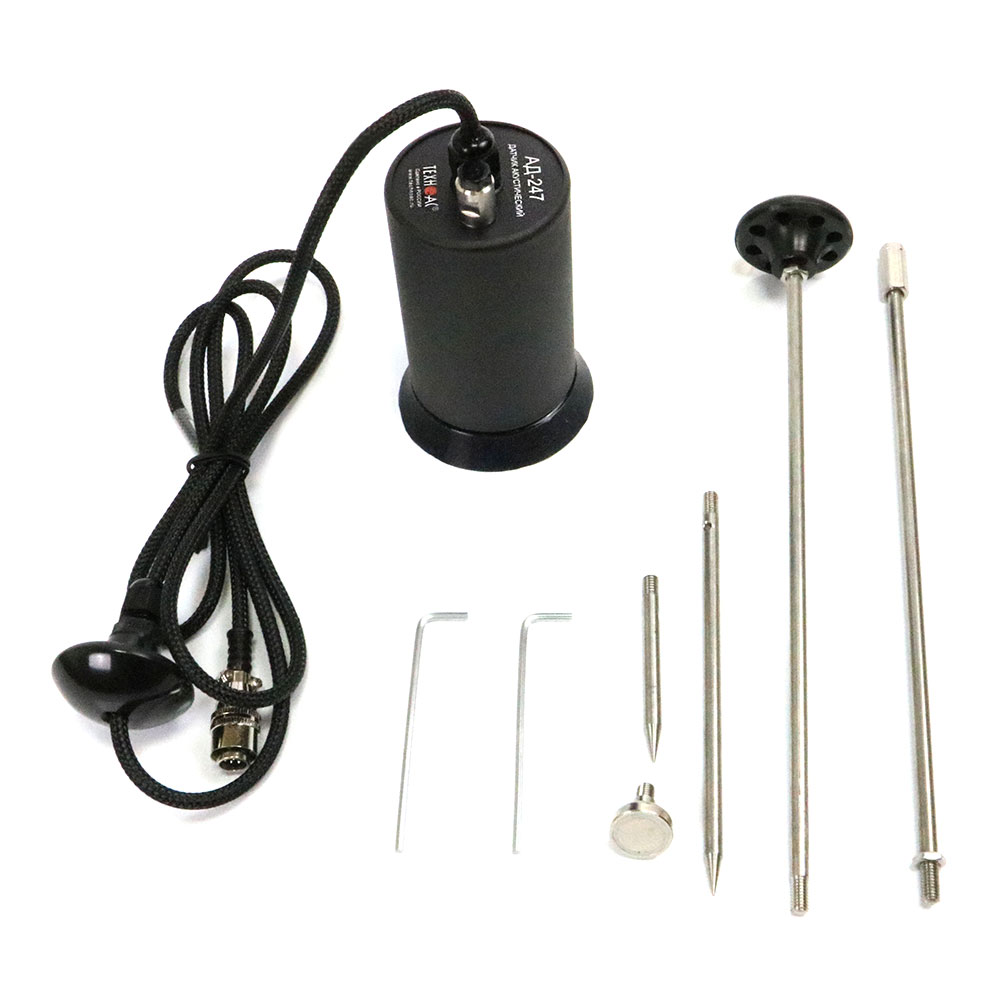

Поиск производится с использованием комплекта акустического датчика АД-247 и приемника АП-027, в котором реализованы возможности по настройке частотного диапазона приемника и различные виды визуальной и звуковой индикации. Метод предназначен для обнаружения мест разгерметизации подземных трубопроводов систем тепло-, водо-, газо-, нефтеснабжения.

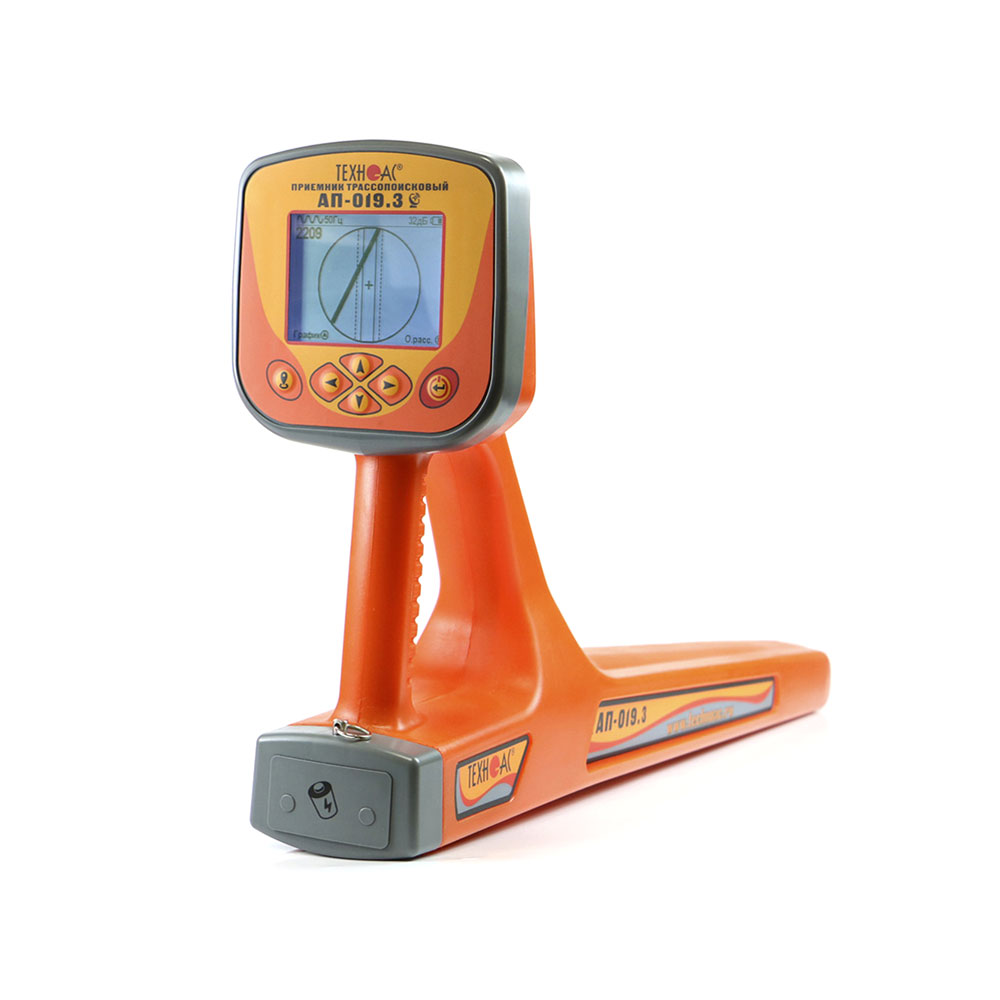

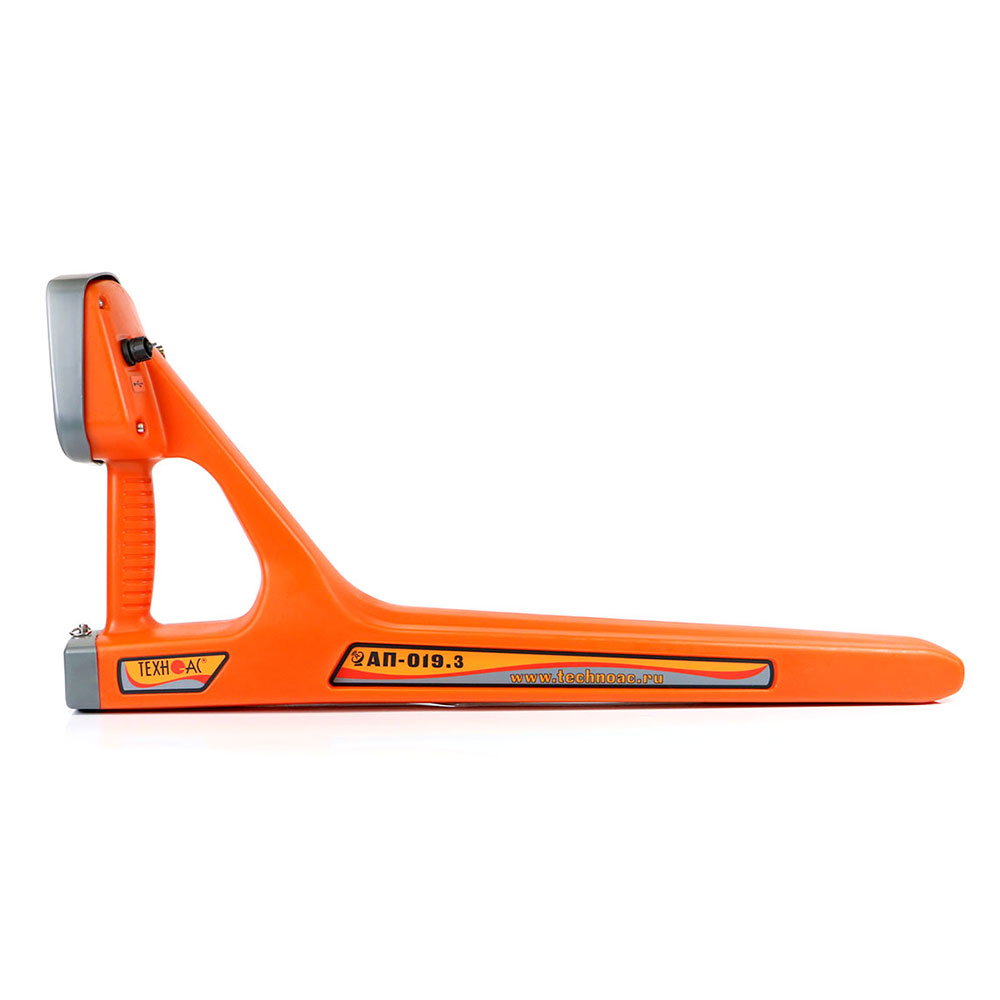

Особенности приемника АП-019.3
- Современный цифровой трассопоисковый приемник-моноблок АП-019.3.
- Изображение трассы на экране прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.
- Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).
- Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
- Дополнительные функций при подключении внешних датчиков.
- Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40…8000 Гц, Радио 8…40 кГц).
- Меню на двух языках (русский и английский).
- Возможность подключения внешнего аккумулятора Power Bank и работа при отрицательных температурах, внешний аккумулятор прячется под одежду оператора.

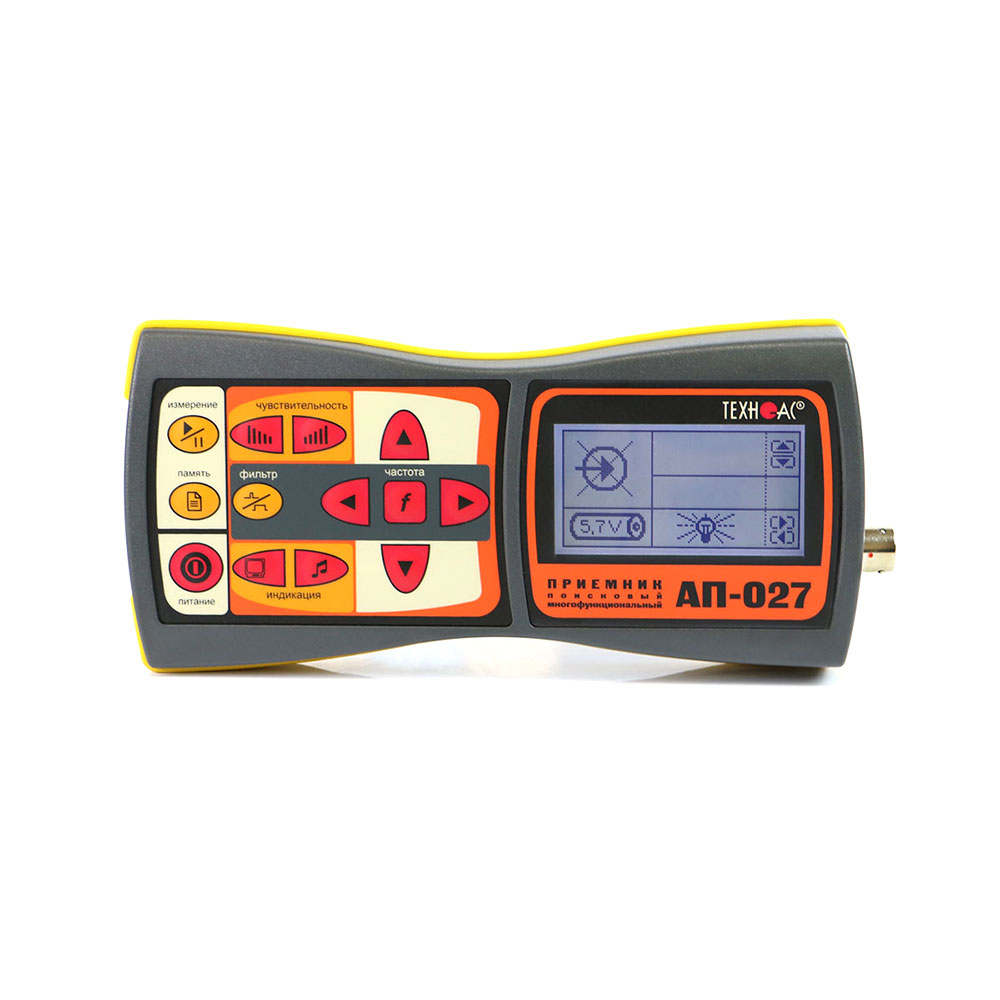

Особенности приемника АП-027
- Цифровой трассопоисковый приемник.
- Большой ЖК дисплей с переключаемыми режимами работы.
- Вывод звукового сигнала как на встроенный динамик, так и в наушники оператора.
- Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50…8600 Гц).
- Сменяемые датчики для решения различных задач.
- Класс защиты корпуса от внешних воздействий IP54.

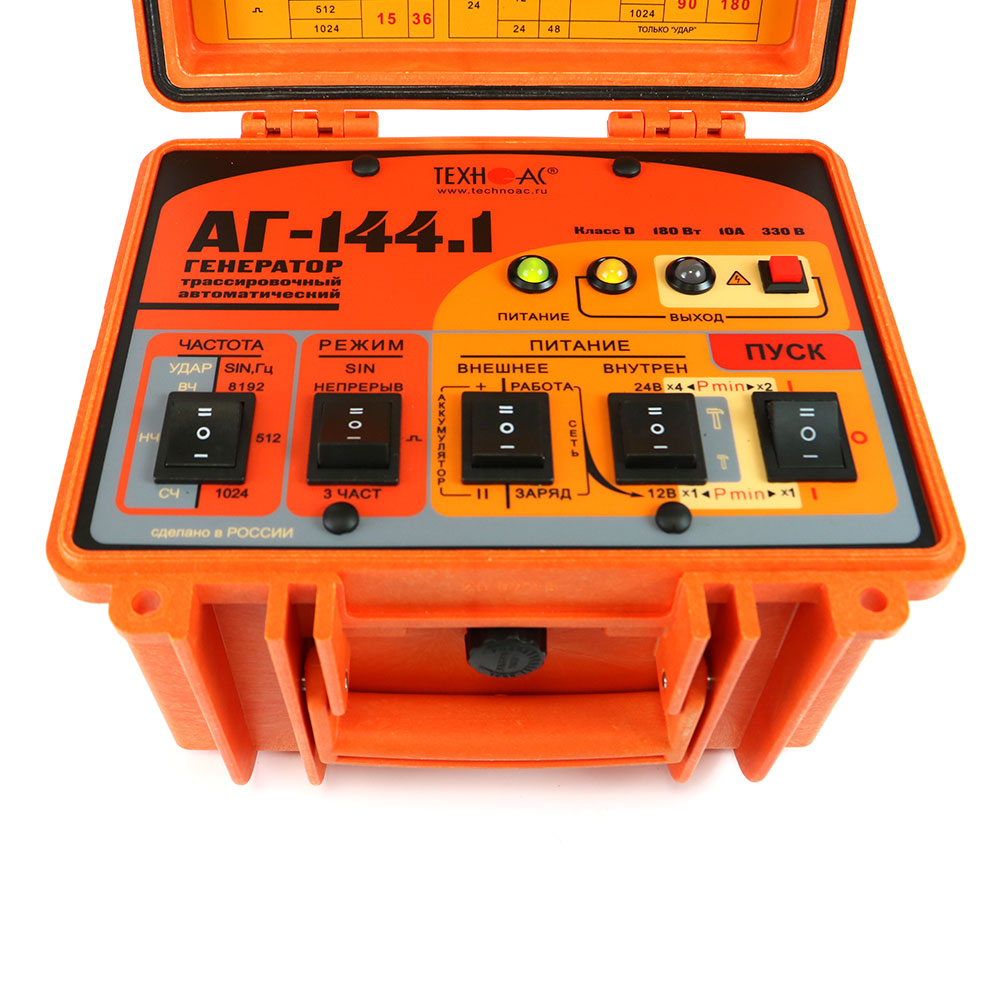

Особенности генератора АГ-144.1
- Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт).
- При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование.
- Длительное время непрерывной работы от собственного аккумулятора.
Рекомендуемые области применения течетрассопоискового комплекта Успех ТПТ-529КАЗ
- Теплосети.
- Сети водоснабжения.
- Газораспределительные сети.
- Геодезия.

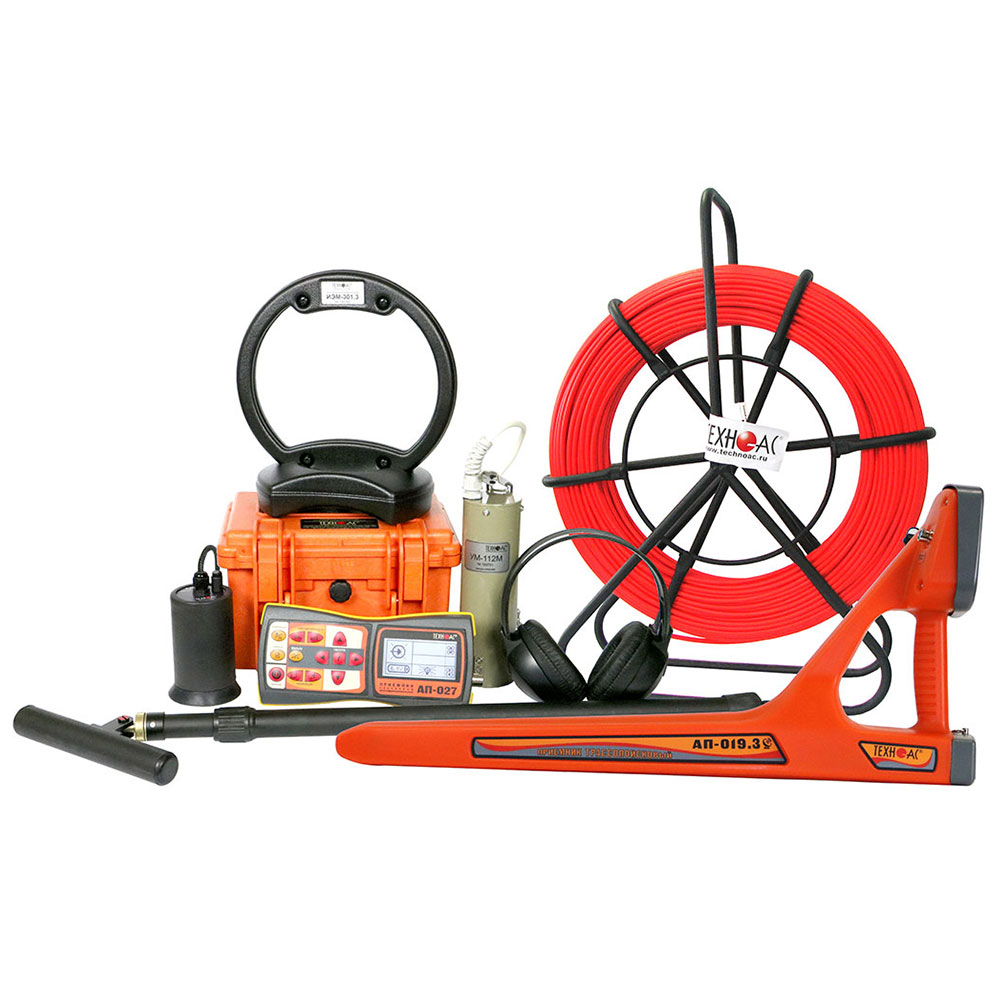

Комплектация

№	Наименование	Количество
1	Трассопоисковый приемник АП-019.3	1 шт.
2	Трассопоисковый приемник АП-027	1 шт.
3	Генератор АГ-144.1	1 шт.
4	Комплект автономного генератора МАГ-05.2.100	1 шт.
5	Антенна индукционная ИЭМ-301.3	1 шт.
6	Датчик электромагнитный ЭМД-247	1 шт.
7	Комплект акустического датчика АД-247	1 шт.
8	Ударный механизм УМ-112М	1 шт.
9	Головные телефоны	1 шт.
10	Батарейки для приемника АП-019.3	4 шт.
11	Батарейки для приемника АП-027 (AA)	4 шт.
12	Держатель для приемника АП-027.00.010	1 шт.
13	Источник питания для зарядки генератора АГ-144.1	1 шт.
14	Кабель для подключения нагрузки	1 шт.
15	Кабель с крокодилами	1 шт.
16	Кабель для подключения внешнего аккумулятора для генератора	1 шт.
17	Аккумулятор и зарядное устройство для генератора МАГ-05.2.100	1 шт.
18	Контакт магнитный АГ120.02.090	2 шт.
19	Штырь заземления АГ110.02.004	2 шт.
20	Крестовая отвертка	1 шт.
21	Кабель для подключения внешнего аккумулятора AP027.02.030	1 шт.
22	CD-диск с ПО	1 шт.
23	Сумка для антенны ИЭМ-301.3 (чехол 53107)	1 шт.
24	Сумка для электромагнитного датчика ЭМД-247 (чехол 53186)	1 шт.
25	Руководство по эксплуатации. Паспорт	1 шт.
