Ультразвуковой толщиномер А1207U

В наличии

Узнать цену

Ультразвуковой толщиномер А1207U предназначен для экспресс-контроля толщины стенок металлоконструкций с гладкими и корродированными поверхностями, а также труб малого диаметра от 20 мм.

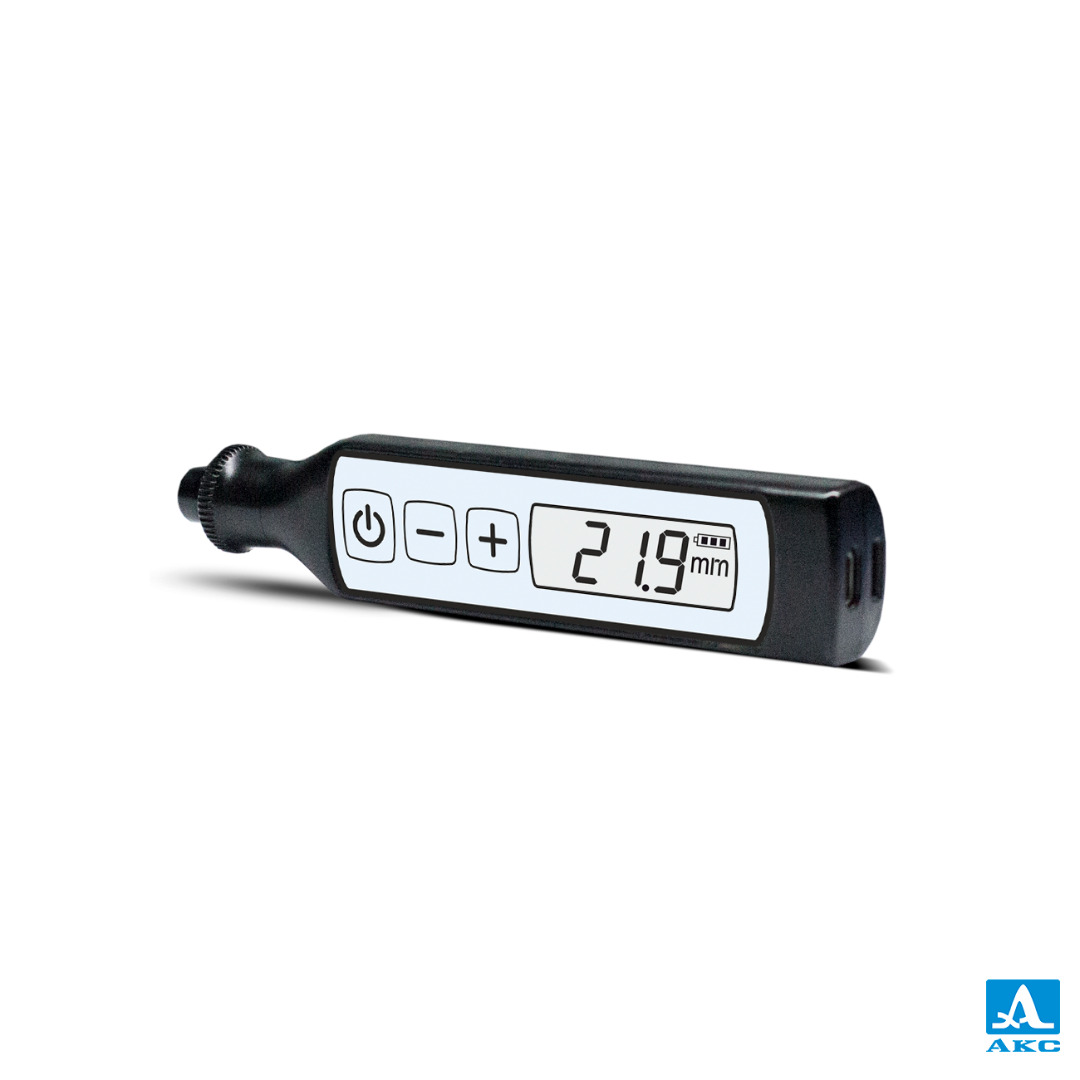

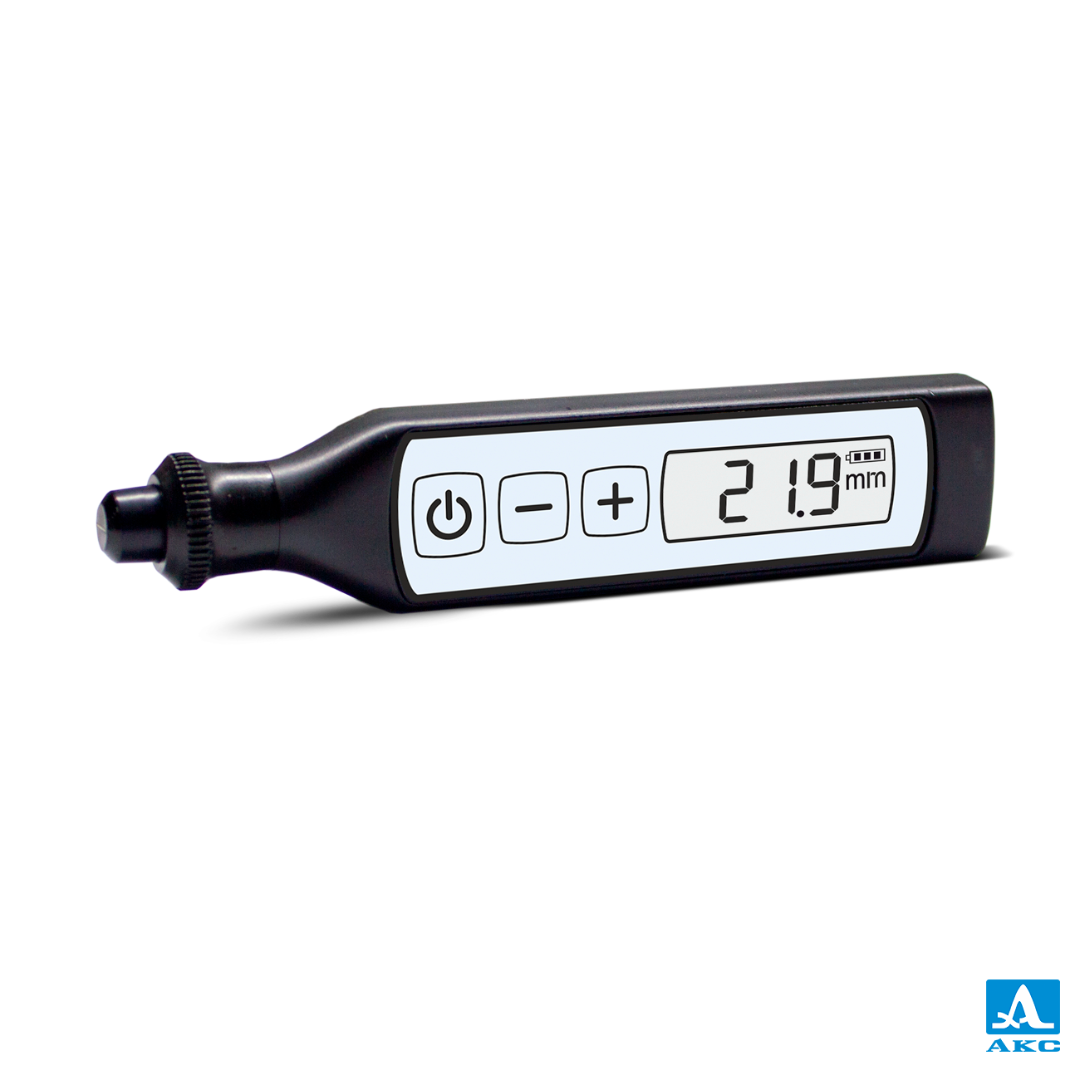

Прибор выполнен в портативном моноблочном исполнении со встроенным LiPol аккумулятором, работает до 16 часов и поддерживает совмещённый и раздельно-совмещённый преобразователи частотой 5 и 10 МГц.

Задать вопрос
Поделиться

Технические характеристики

Диапазон измерений	от 0,6 до 50,0, от 0,8 до 150,0
Разрешение	0.01, 0.1
Погрешность измерений	±(0,005·X + 0,1), ±(0,01·X + 0,1)
Диапазон частот	10, 5
Диаметр, мм	8, от 20 мм, 6
Питание
Время непрерывной работы
Диапазон рабочих температур
Относительная влажность	95
Диапазон устанавливаемых скоростей ультразвука, м/с	от 1 000 до 9 000
Средний срок службы, лет, не менее	5
Минимальный радиус кривизны труб	от 10 мм

Описание

Универсальная модель миниатюрного толщиномера, совмещающего удобство и легкость эксплуатации с расширенными техническими возможностями.

Принцип действия прибора состоит в измерении времени двойного прохода ультразвуковых импульсов через объект контроля (ОК) от одной поверхности до другой, пересчитываемое в значение толщины по известному значению скорости.

Для излучения УЗ импульсов в объект контроля и приёма их отражений используется встроенный в корпус толщиномера пьезоэлектрический преобразователь (ПЭП), который устанавливается на поверхность объекта контроля в том месте, где необходимо провести измерения.

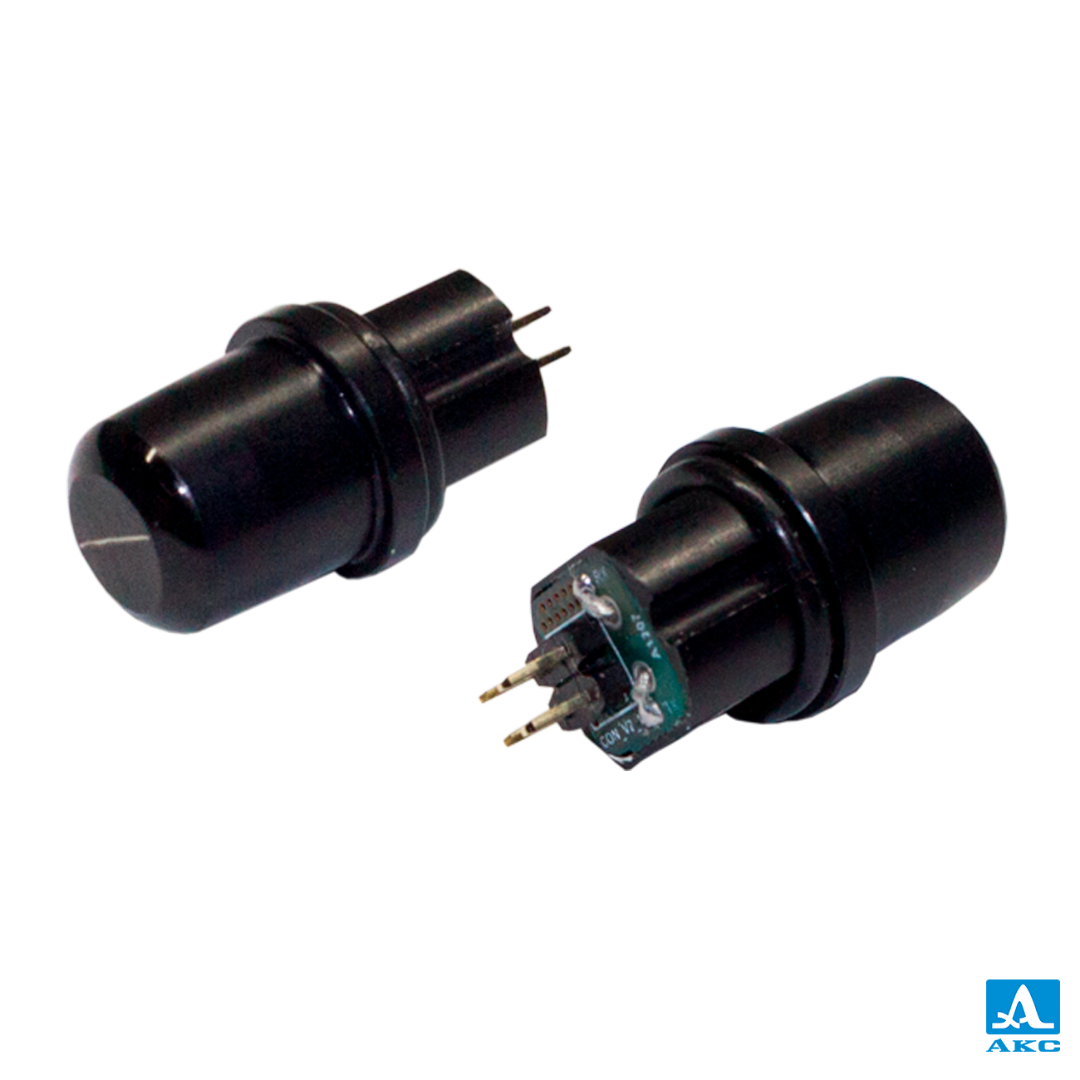

Толщиномер А1207U выполнен в портативном моноблочном исполнении со встроенным аккумулятором и с возможностью использования встроенного сменного совмещенного преобразователя S1573 5.0A0D8CL частотой 5 МГц или раздельно-совмещенного преобразователя D1572 10.0A0D6CL частотой 10 МГц.

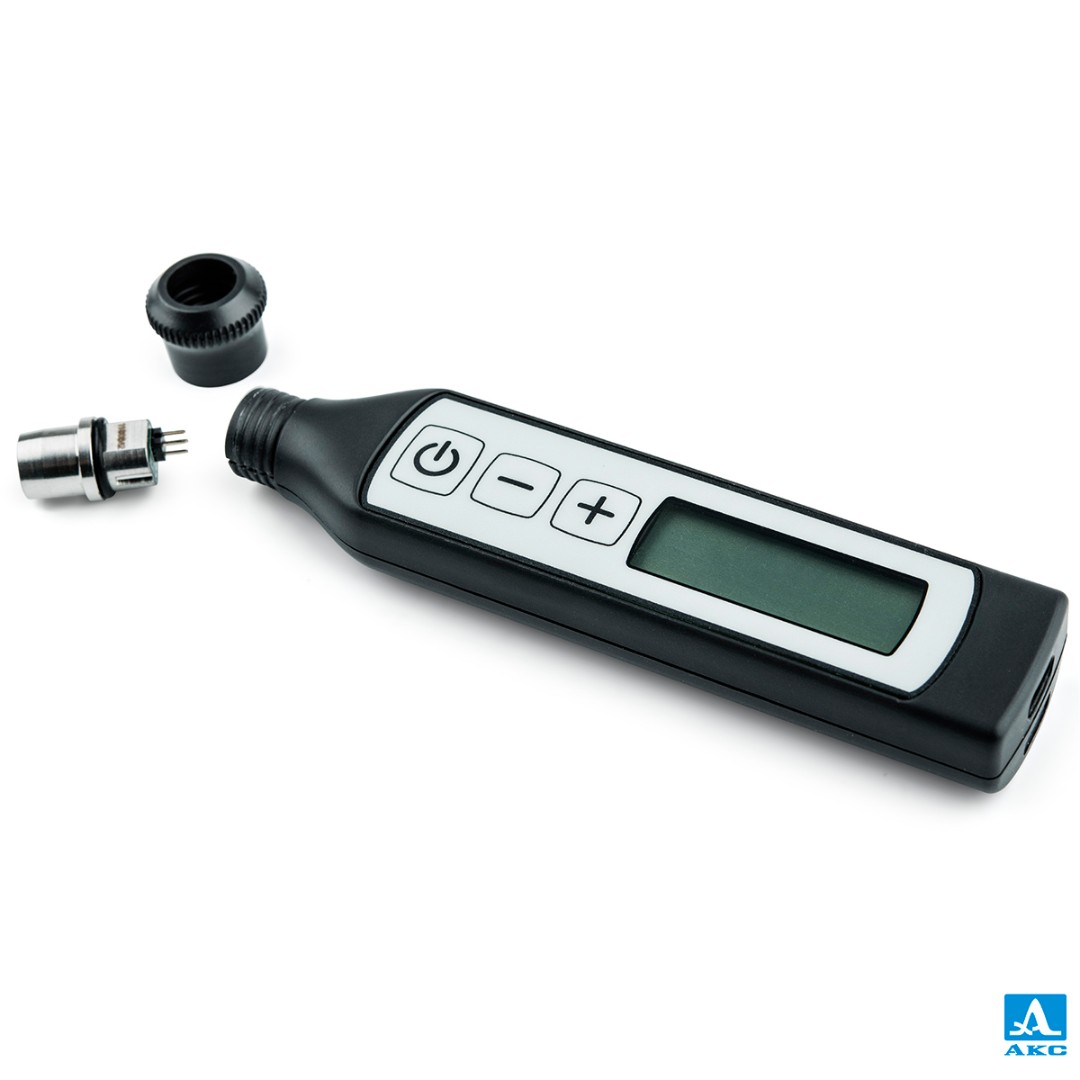

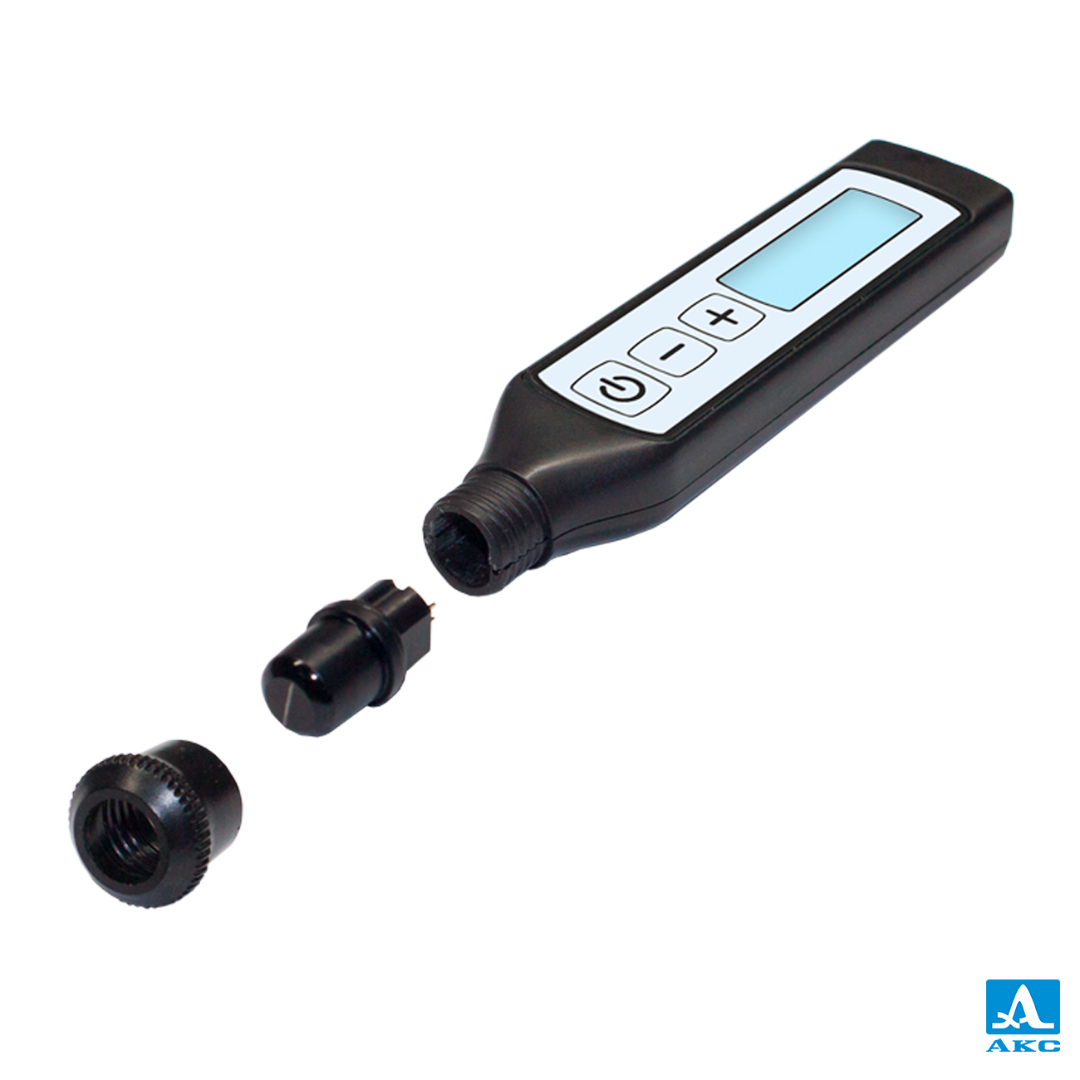

Конструкция прибора предусматривает возможность самостоятельной замены встроенного преобразователя при износе его рабочей поверхности, путём выкручивания наконечника и отсоединения преобразователя от платы прибора без дополнительных инструментов.

Прибор может применяться в лабораторных, полевых, цеховых условиях в различных отраслях промышленности при обязательной предварительной подготовке поверхности и использовании контактной смазки, которой могут служить различные масла, вода, глицерин, специальные контактные жидкости, гели для ультразвукового контроля (АКС-гель) и т. д.
Особенности
- Удобное меню для оперативного выбора параметров
- Исключительная простота настройки и использования прибора

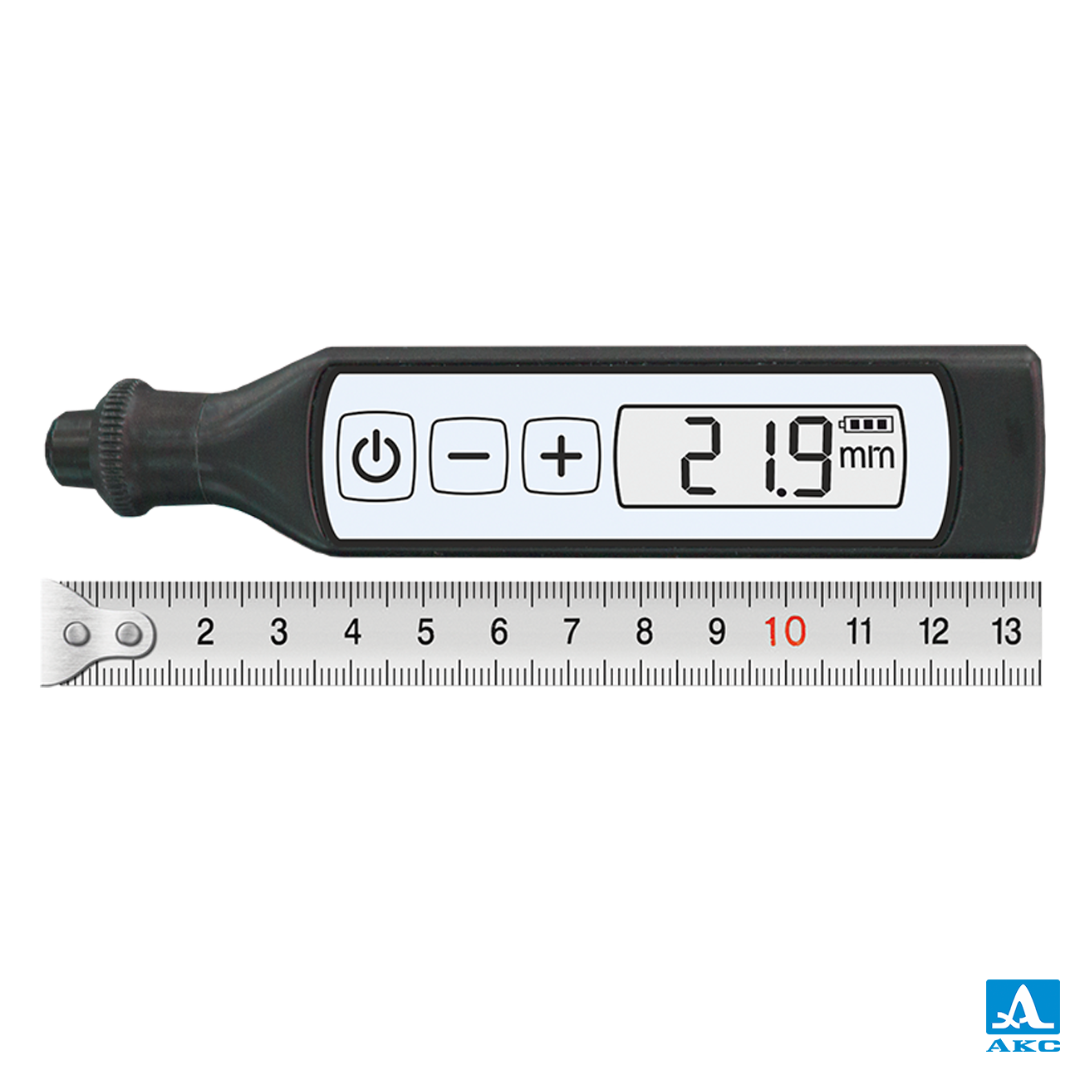

- Малые габариты и вес (умещается в кармане)
- Возможность установки необходимой скорости
- Возможность использования совмещенного и раздельно-совмещенного встроенных ПЭП
- Возможность самостоятельной замены сменного встроенного преобразователя (без использования дополнительных инструментов) при износе его рабочей поверхности, а также для смены типа преобразователя с раздельно-совмещённого на совмещённый и наоборот.
- Проведение экспресс-контроля толщины стенок металлоконструкций с гладкими и корродированными поверхностями и труб с минимальным радиусом кривизны от 10 мм благодаря малому размеру рабочей поверхности раздельно-совмещенного ПЭП (диаметр 6 мм)
- Встроенный LiPol аккумулятор
- Разъем Micro-USB для заряда аккумулятора от ПК или от сети, при подключении адаптера питания

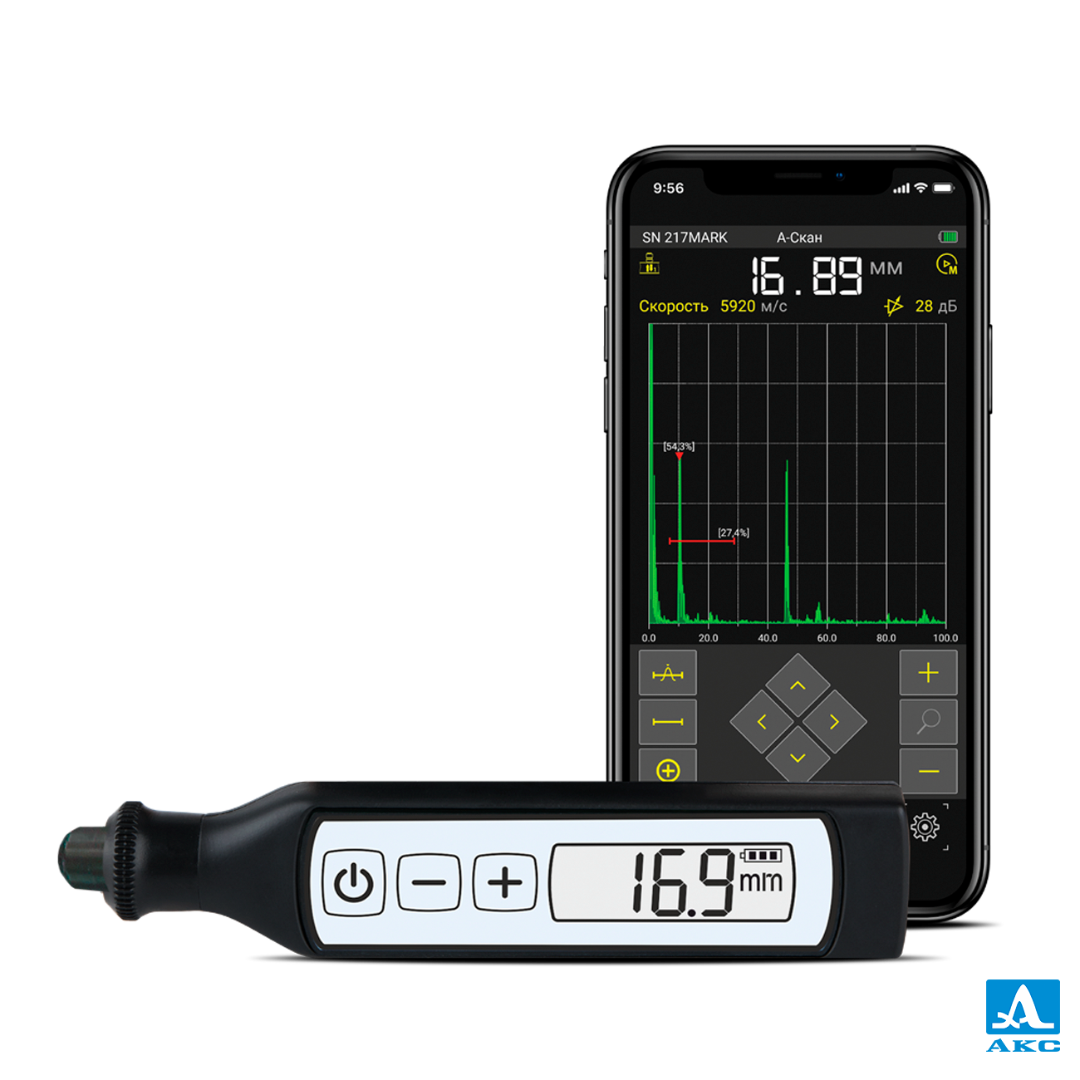

- Встроенный Bluetooth модуль для связи и отображения в режиме реального времени (онлайн–толщиномер) цифрового результата измерений и А-Скана сигнала на экране смартфона или планшета
- Специализированное приложение для просмотра цифрового результата измерений и А-Скана сигнала в системах iOS и Android

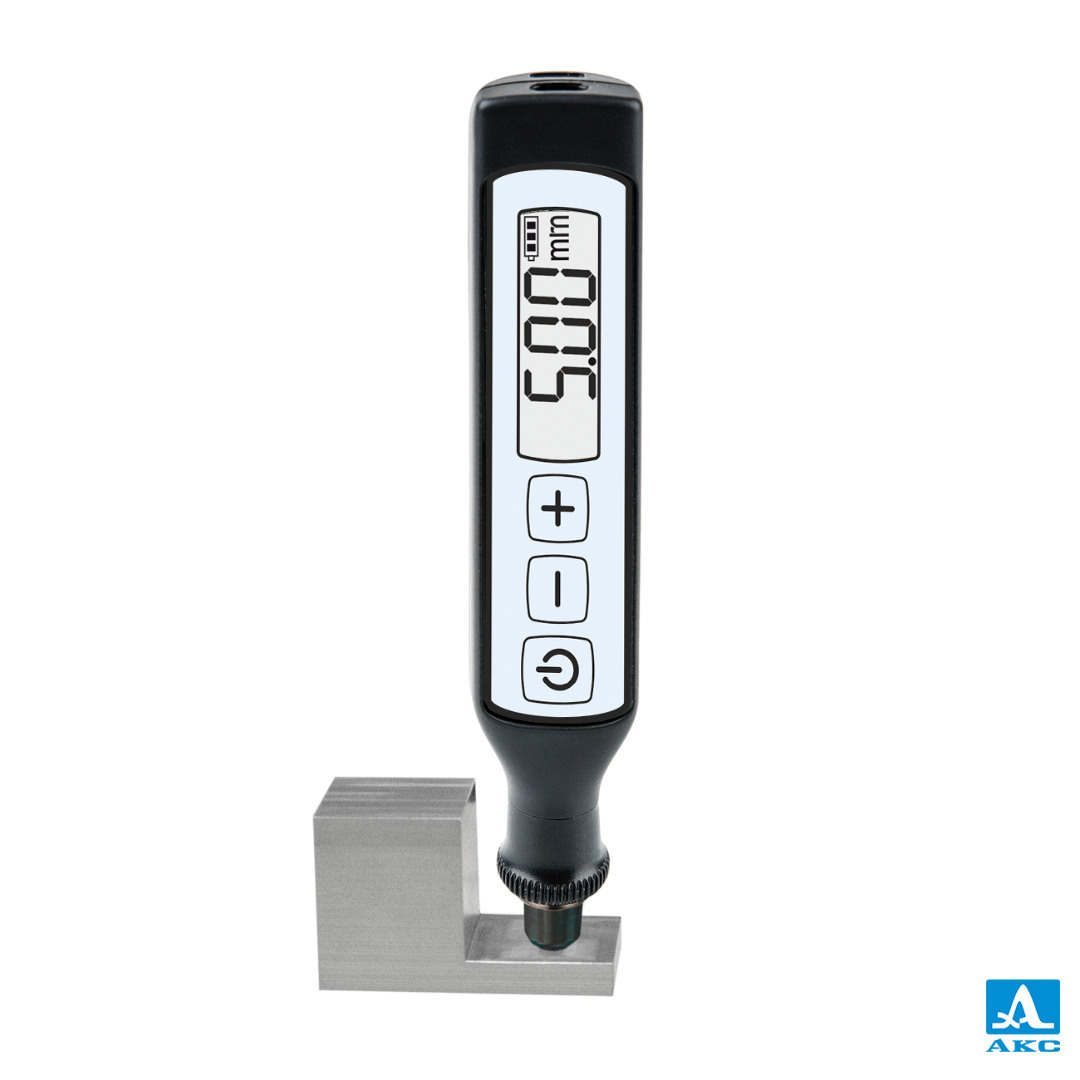

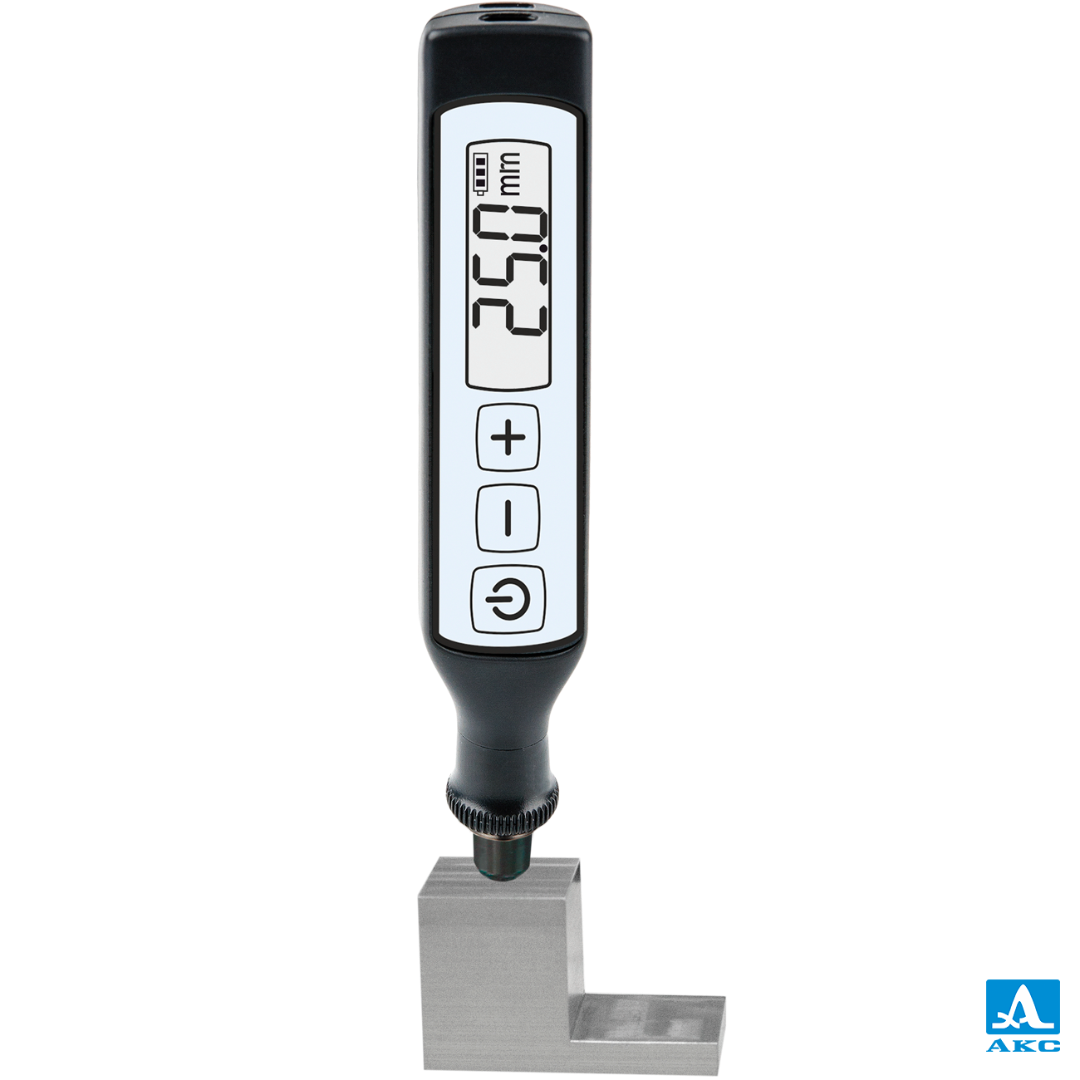

- Автоматическая калибровка времени задержки (нуля) встроенного преобразователя на калибровочном образце UCB014 (на толщине 5 мм для совмещённого преобразователя, на толщинах 25 и 5 мм для раздельно-совмещённого преобразователя)
Комплектация

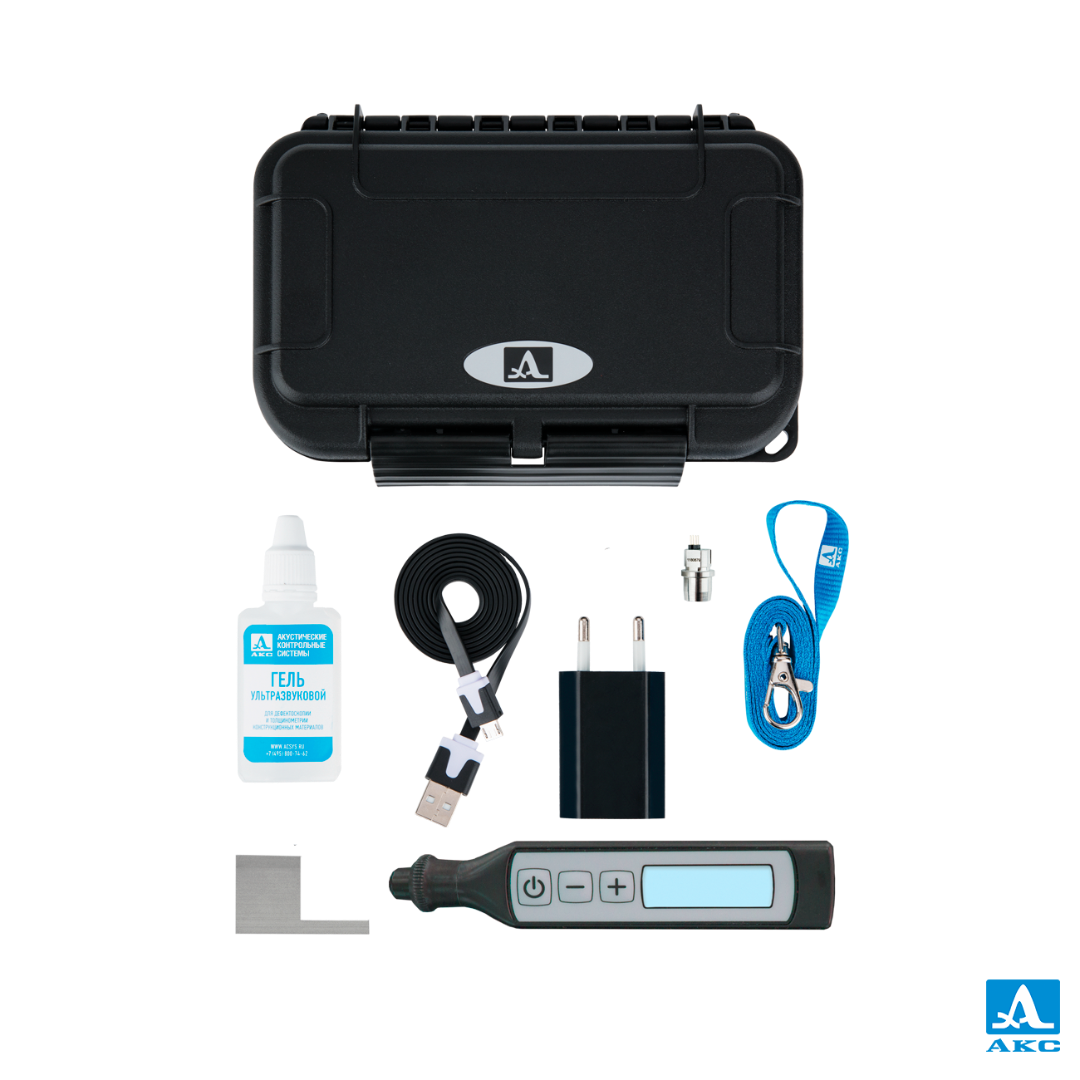

Комплектация с раздельно-совмещенным ПЭП (артикул 1014):
- А1207U — электронный блок ультразвукового толщиномера
- Раздельно-совмещённый преобразователь D1572 10.0A0D6CL
- Кабель USB A — Type C
- Сетевой адаптер 220 В — USB
- Калибровочный образец UCB014
- Гель «АКС-гель» -35°C+100°C, 20 г

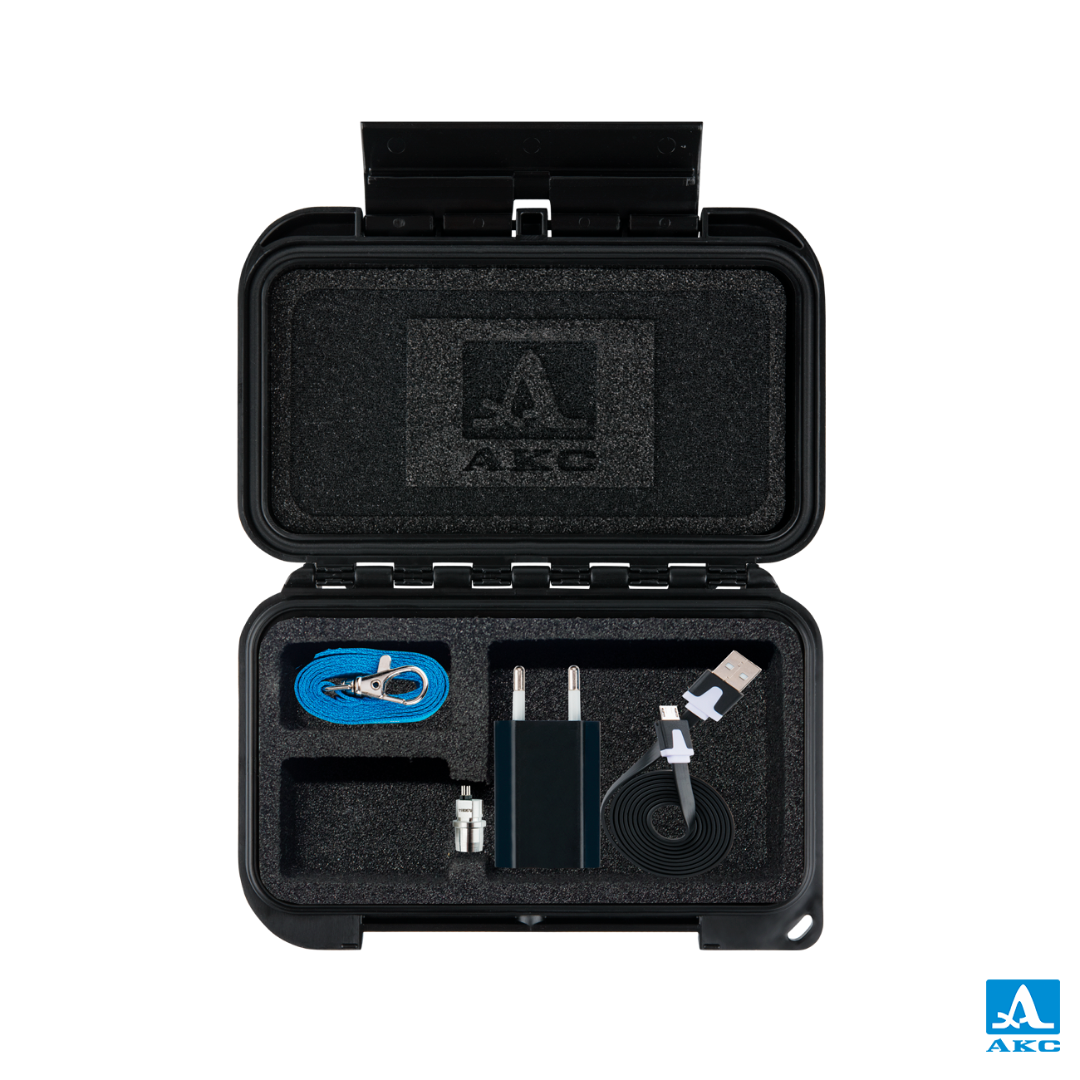

- Жесткий кейс Т07
Базовый комплект (артикул 1012):
- А1207U — электронный блок ультразвукового толщиномера
- Раздельно-совмещённый преобразователь D1572 10.0A0D6CL
- Совмещенный преобразователь S1573 5.0A0D8CL
- Кабель USB A — Type C
- Сетевой адаптер 220 В — USB
- Калибровочный образец UCB014
- Гель «АКС-гель» -35°C+100°C, 20 г
- Жесткий кейс Т07
