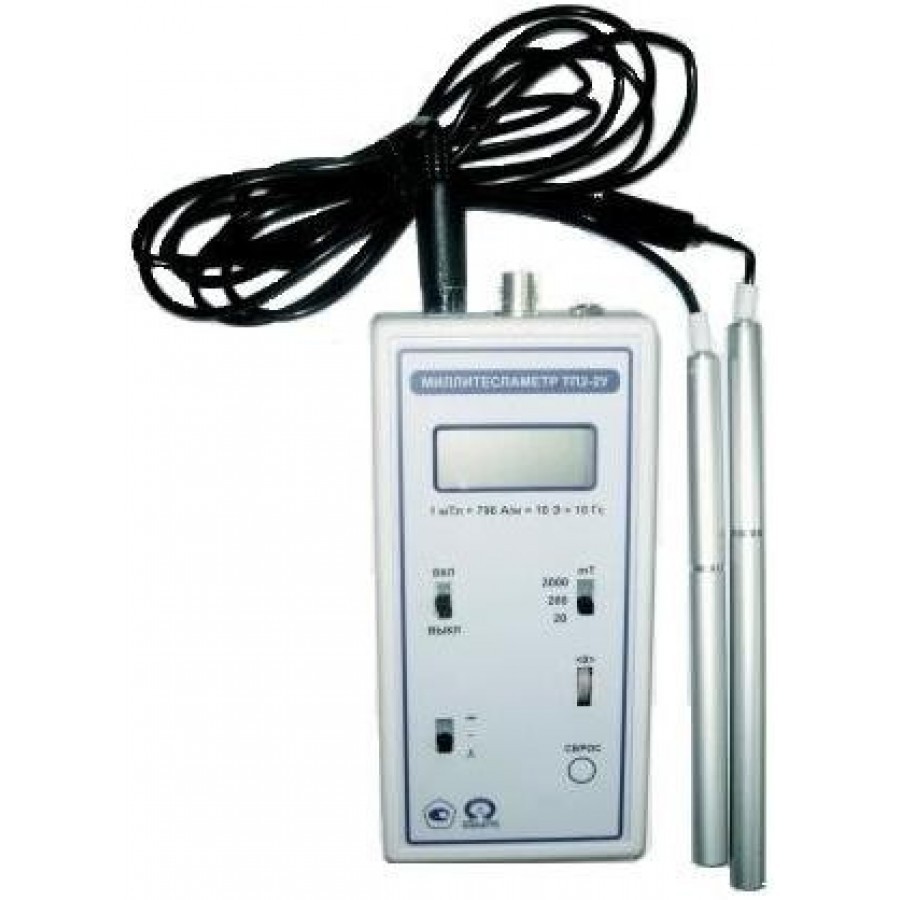

Миллитесламетр ТП2-2У

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Диапазон индикации значений магнитной индукции для исполнения ТП2-2У-05, мТл	от 2.0 до 19.99
  Диапазон измерений магнитной индукции для исполнения ТП2-2У-07, мТл	от 0.001 до 199.9
  Рабочий диапазон частот переменного магнитного поля промышленной частоты, Гц	от 48 до 52
  Температура окружающего воздуха, °С	От +5 до +40
  Относительная влажность воздуха, %	До 90 при +25 °С
  Атмосферное давление, кПа	От 70 до 106.7
  Напряжение сети переменного тока, В	220 ±22
  Частота сети переменного тока, Гц	50 ±1
  Количество встроенных батарей	четыре
  Тип встроенных батарей	316 (размер АА)

• Описание

  Миллитесламетр портативный универсальный ВНИИФТРИ ТП2-2У для измерения магнитной индукции постоянного магнитного поля.

  Миллитесламетры портативные универсальные ТП2-2У предназначены для измерений:

  • Магнитной индукции постоянного магнитного поля
  • Средневыпрямленного значения магнитной индукции переменного магнитного поля
  • Средневыпрямленного значения магнитной индукции переменного магнитного поля промышленной частоты
  • Амплитудного значения магнитной индукции переменного магнитного поля
  • Амплитудного значения магнитной индукции импульсного магнитного поля

  Кроме того, обеспечивают наблюдение формы переменного или импульсного магнитного поля при подключении внешнего прибора, например осциллографа, к аналоговому выходу электронного блока миллитесламетра.

  Основные области применения миллитесламетров – машиностроение, металлургия, транспорт и другие отрасли промышленности, материаловедение, научные исследования в различных областях науки и техники.

  Принцип действия миллитесламетра ТП2-2У основан на измерении магнитной индукции с помощью первичного измерительного преобразователя Холла.

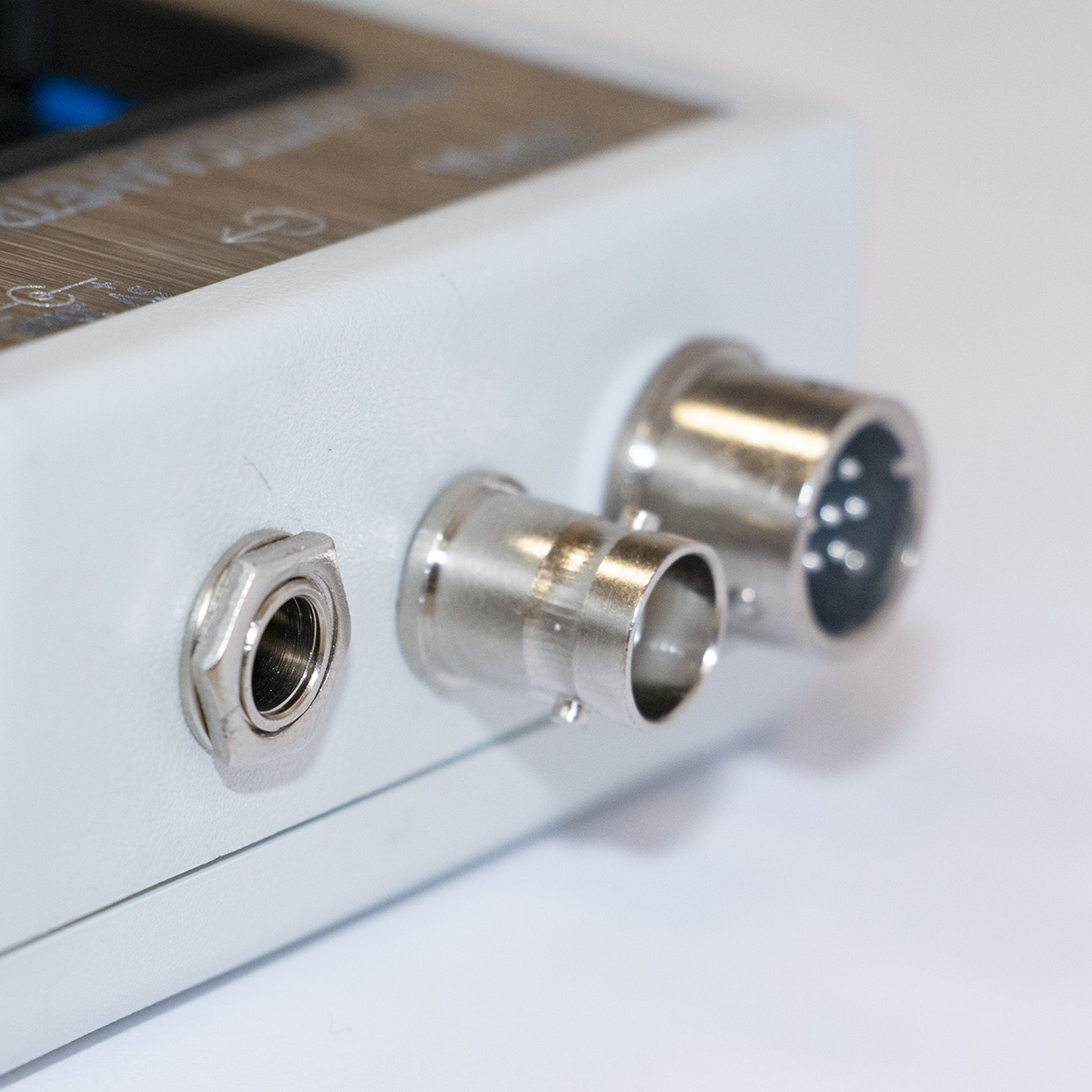

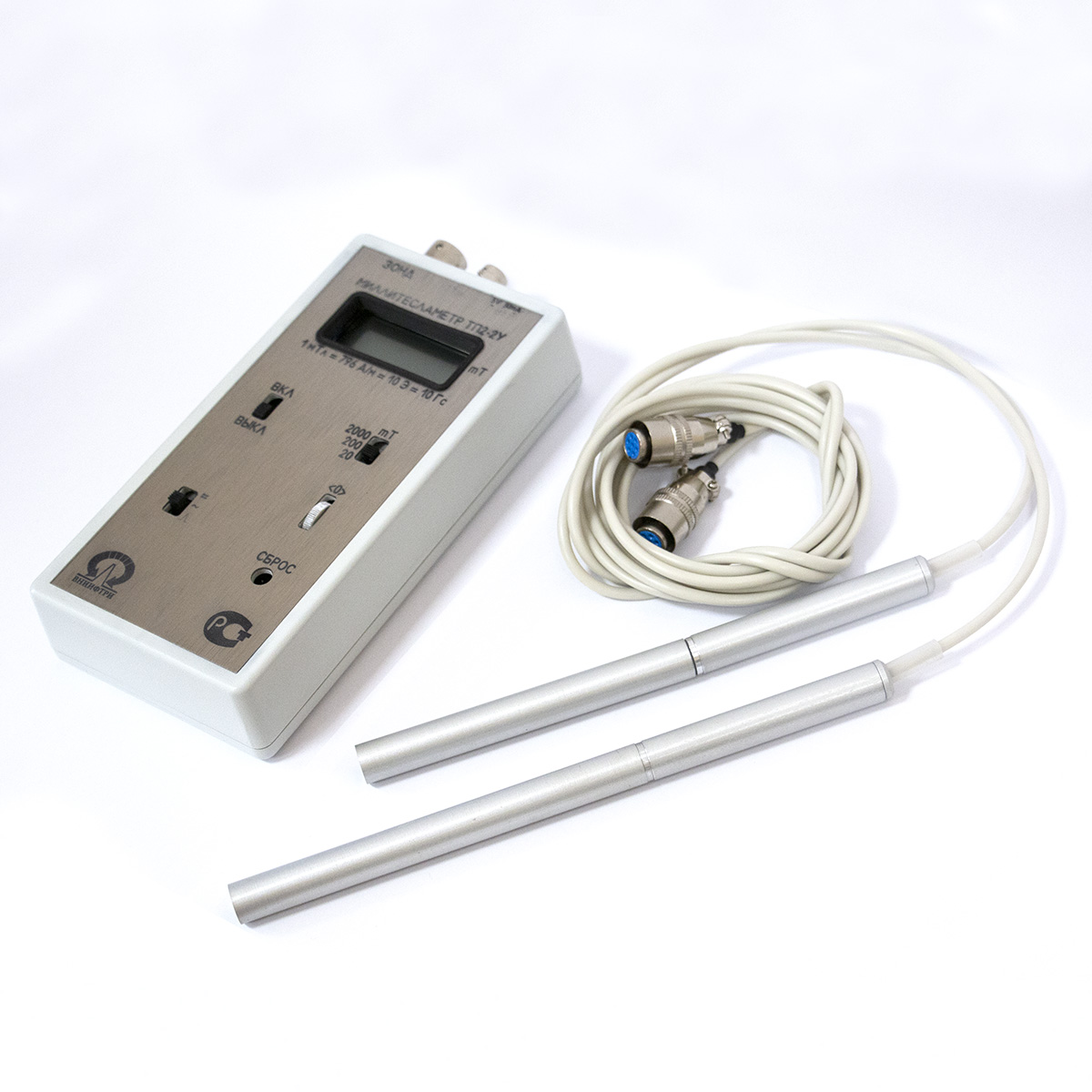

  Миллитесламетры ТП2-2У состоят из электронного блока, измерительных зондов двух типов «М» («М» и «М1») и «С» («С» и «С1») и блока питания, подсоединяемых к электронному блоку при помощи разъёмов.

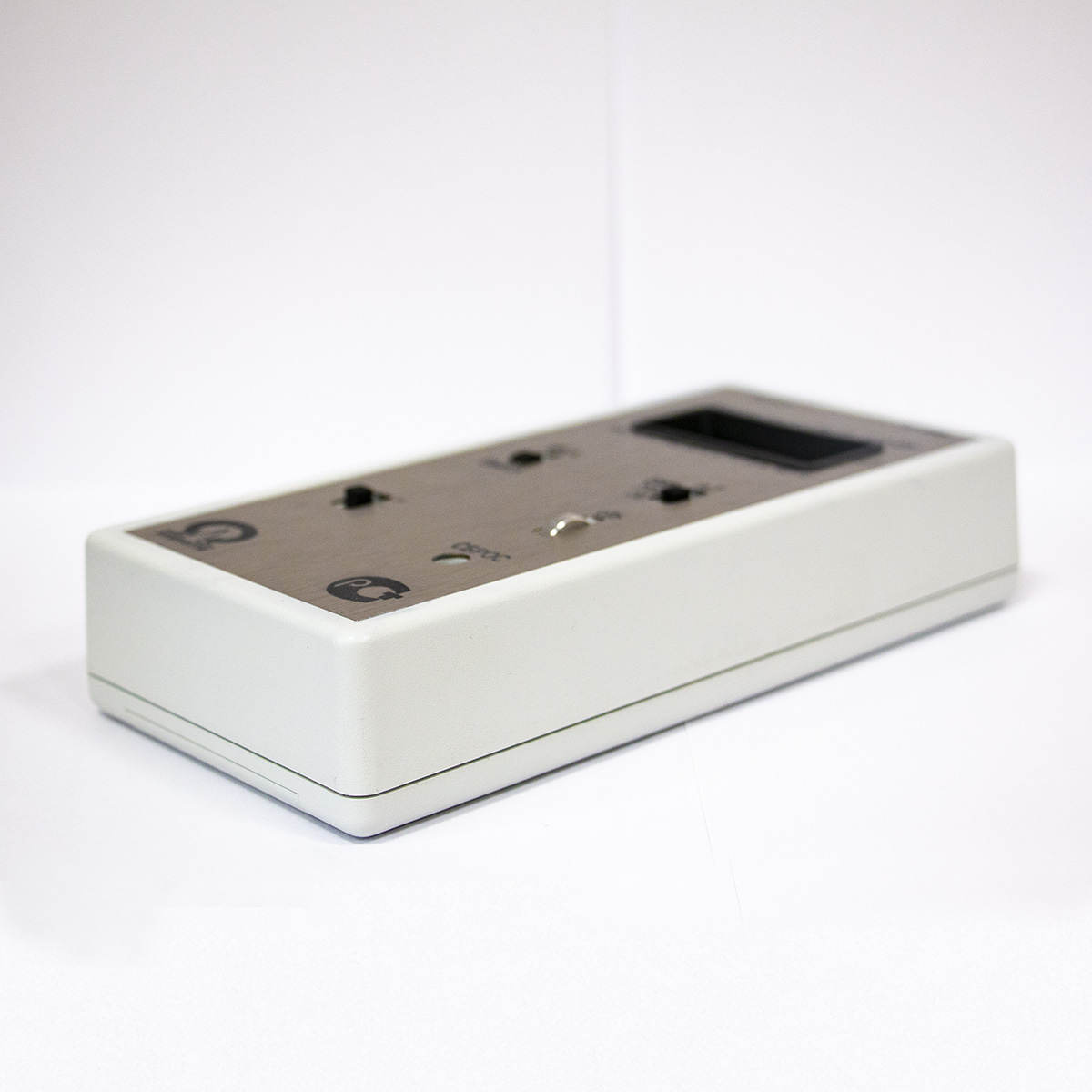

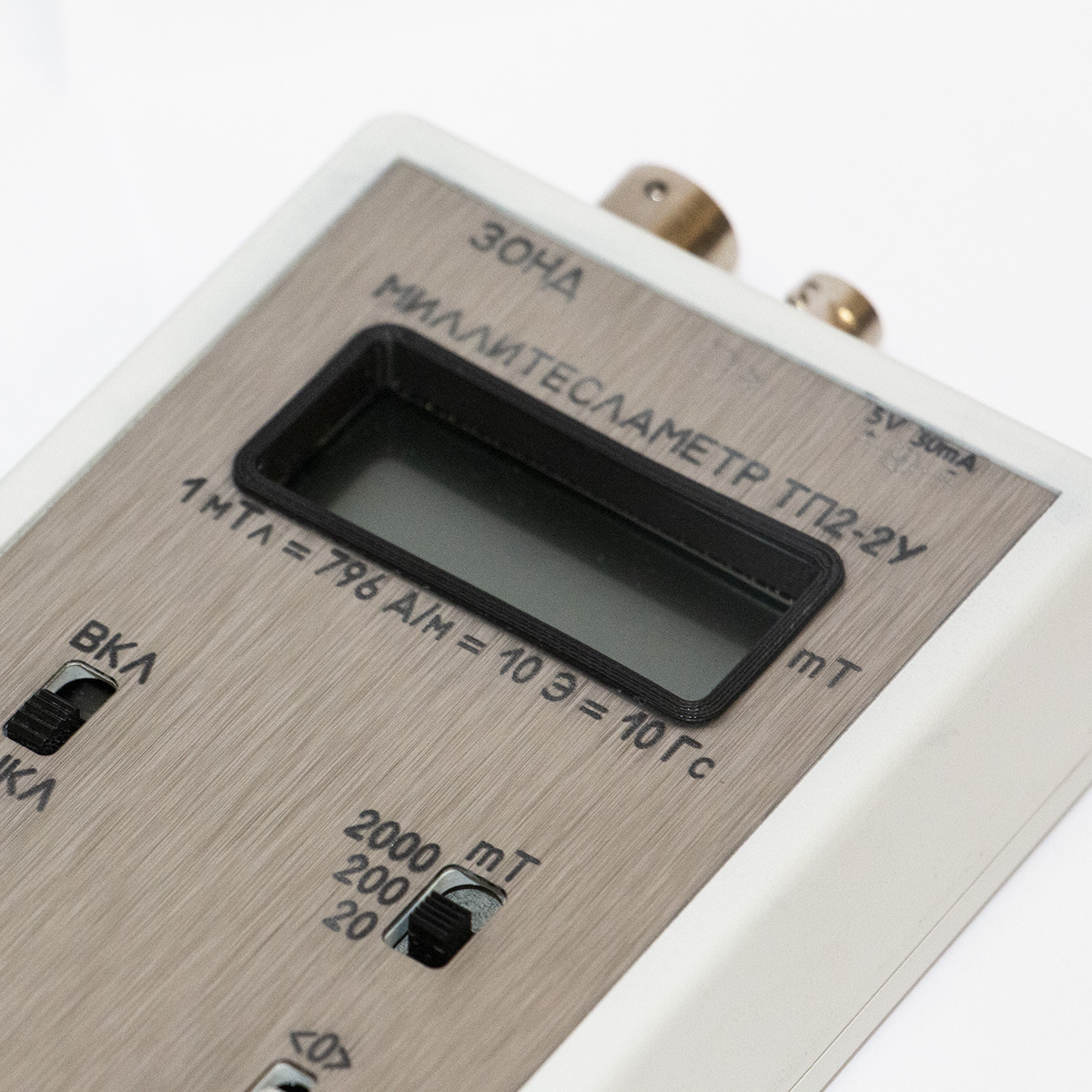

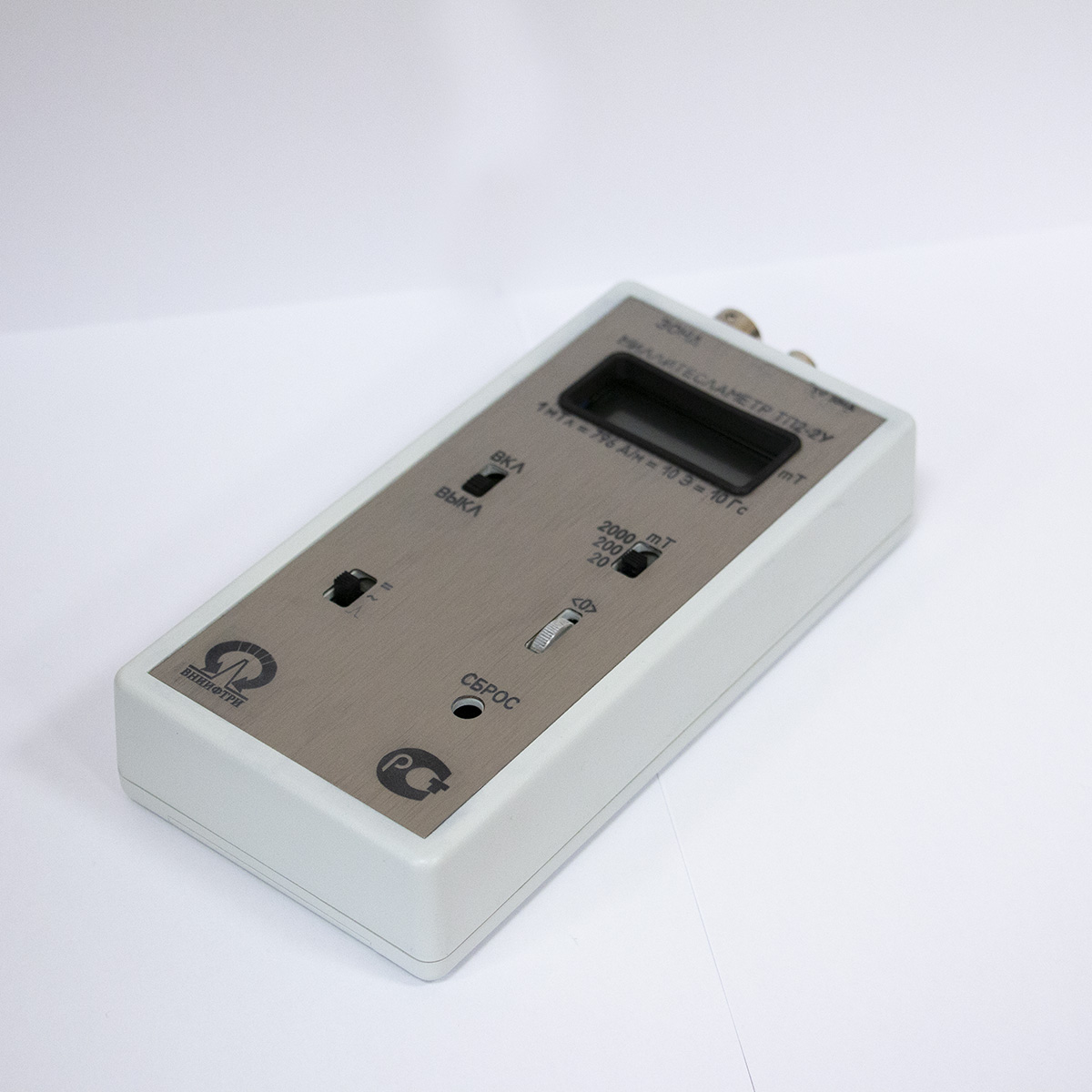

  Электронный блок предназначен для формирования управляющего тока преобразователя Холла, обработки информационных сигналов преобразователя Холла и представления результатов измерений в цифровом виде на жидкокристаллическом цифровом индикаторе. Кроме того, электронный блок имеет аналоговый выход для наблюдения формы исследуемого переменного или импульсного магнитного поля.

  Измерительные зонды типа «М» («М» и «М1») предназначены для измерений магнитной индукции в зазорах магнитных систем либо на поверхности постоянных магнитов (ферромагнитных деталей) и имеют рабочую часть плоской формы. Магниточувствительная ось преобразователя Холла перпендикулярна плоскости рабочей поверхности рабочей части измерительного зонда «М».

  Измерительные зонды типа «С» («С» и «С1») предназначены для измерений магнитной индукции в катушках и соленоидах либо на поверхности постоянных магнитов (ферромагнитных деталей) и имеют рабочую часть цилиндрической формы. Магниточувствительная ось преобразователя Холла совпадает с продольной осью рабочей части измерительного зонда «С».

  Рабочие части измерительных зондов «М1» и «С1» имеют оболочку из немагнитного металла.

  Блок питания, работающий от сети переменного тока напряжением (220 ±22) В и частотой (50 ±1) Гц, предназначен для питания миллитесламетров. В качестве встроенного источника питания используются четыре батареи типа 316 (размер АА).

  В зависимости от измеряемых величин и диапазонов их измерений миллитесламетры изготавливаются в девяти исполнениях: ТП2-2У, ТП2-2У-01, ТП2-2У-02, ТП2-2У-03, ТП2-2У-04, ТП2-2У-05, ТП2-2У-06, ТП2-2У-07, ТП2-2У-08.

  Миллитесламетры представляют собой носимые приборы, эксплуатируемые в помещениях и в полевых условиях.

  По рабочим условиям применения и предельным условиям транспортирования миллитесламетр относится к группе 3 по ГОСТ 22261.

  Диапазон измерений магнитной индукции постоянного магнитного поля, средневыпрямленного и амплитудного значения магнитной индукции переменного магнитного поля, амплитудного значения магнитной индукции импульсного магнитного поля, мТл, для исполнений:

  • ТП2-2У (на пределах измерений 20, 200 и 2000 мТл) от 0,01 до 1999
  • ТП2-2У-01 (на пределах измерений 2, 20 и 200 мТл) от 0,001 до 199,9
  • ТП2-2У-02 (на пределах измерений 200 мТл, 2000 мТл, 20 Тл) от 0,1 до 1999

  Диапазон индикации значений магнитной индукции постоянного магнитного поля, средневыпрямленного и амплитудного значения магнитной индукции переменного магнитного поля, амплитудного значения магнитной индукции импульсного магнитного поля, мТл, для исполнения ТП2-2У-02: от 2,0 до 19,99.

  Диапазон измерений магнитной индукции постоянного магнитного поля, мТл, для исполнений:

  • ТП2-2У-03 (на пределах измерений 20, 200 и 2000 мТл) от 0,01 до 1999
  • ТП2-2У-04 (на пределах измерений 2, 20 и 200 мТл) от 0,001 до 199,9
  • ТП2-2У-08 (на пределе измерений 2000 мТл) от 1 до 1999
  • ТП2-2У-05 (на пределах измерений 200 мТл, 2000 мТл, 20 Тл) от 0,1 до 1999

  Диапазон индикации значений магнитной индукции постоянного магнитного поля, мТл, для исполнения ТП2-2У-05: от 2,0 до 19,99.

  Диапазон измерений магнитной индукции постоянного магнитного поля, средневыпрямленного значения магнитной индукции переменного магнитного поля и средневыпрямленного значения магнитной индукции переменного магнитного поля промышленной частоты, мТл, для исполнений:

  • ТП2-2У-06 (на пределах измерений 20, 200 и 2000 мТл) от 0,01 до 1999
  • ТП2-2У-07 (на пределах измерений 2, 20 и 200 мТл) от 0,001 до 199,9

  Рабочий диапазон частот переменного магнитного поля, Гц:

  • При измерении амплитудного значения магнитной индукции от 0,2 до 10000
  • При измерении средневыпрямленного значения магнитной индукции от 20 до 10000
  • При измерении средневыпрямленного значения магнитной индукции переменного магнитного поля промышленной частоты от 48 до 52

• Комплектация

  • Миллитесламетр
  • Измерительный зонд типа «С»
  • Измерительный зонд типа «М»
  • Электронный блок
  • Блок питания
  • Руководство по эксплуатации
  • Гарантийный талон
  • Упаковка
