Атлет ТЭК-120А — трассотечеискатель

В наличии

Задать вопрос
Поделиться

Технические характеристики

Производитель	ТЕХНО-АС
Назначение	Кабелеискатель, Течеискатель, Трассоискатель

Описание
Производитель: Россия

Гарантия: 1 год
- Поиск подземных трасс, электрических кабелей, армированных оптоволоконных линий и трубопроводов на расстоянии до 10 км, а также определения глубины их залегания и мест повреждения до 6 м.
- Определения мест повреждения силовых кабельных линий индукционным и акустическим методами.
- Трассировка и контроль изоляции защитных покрытий газопровода.
- Обследования участков местности перед проведением земляных работ.
- Обнаружения мест разгерметизации трубопроводов на глубине до 3 м.

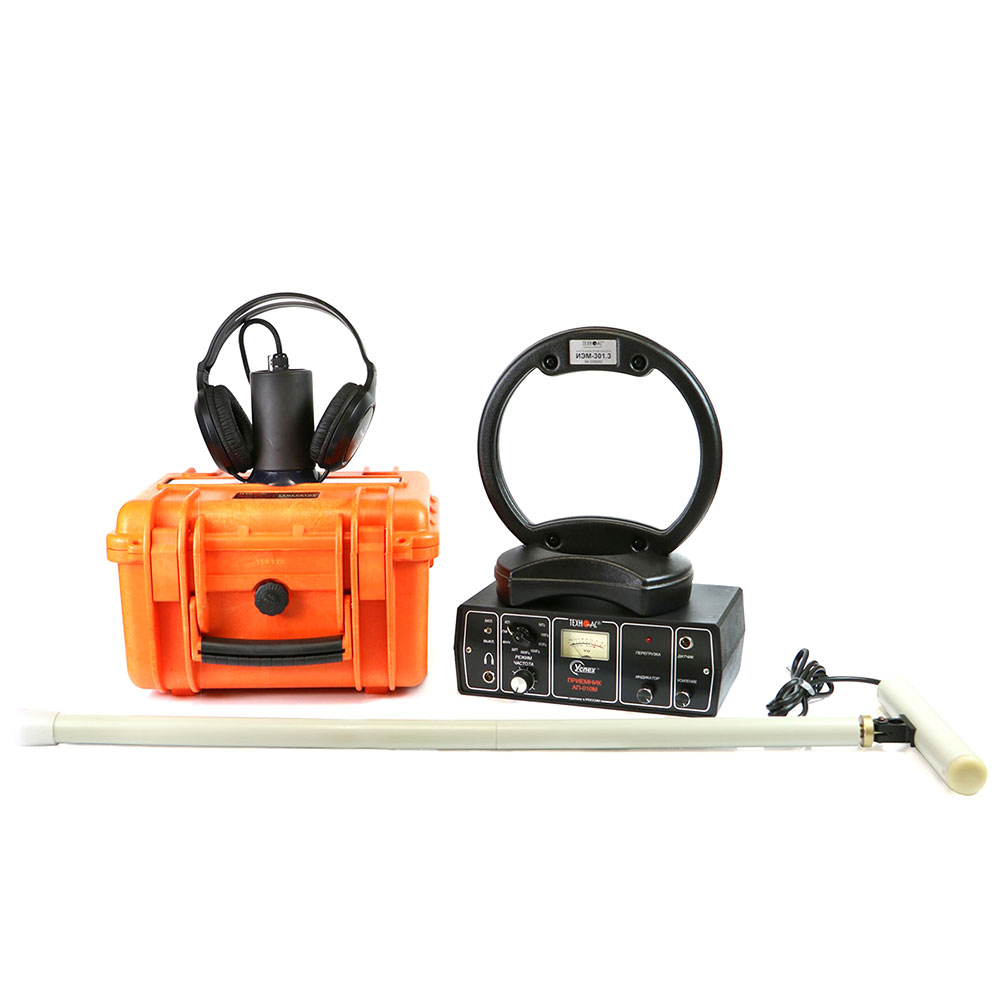

Трассотечеискатель Атлет ТЭК-120А – универсальный многофункциональный комплект, в котором объединены три устройства:
- - трассоискатель с электромагнитным датчиком;
  - трассоискатель с акустическим датчиком;
  - Течеискатель с акустическим датчиком.
Решаемые задачи трассотечеискателем Атлет ТЭК-120А
- Трассировка кабеля и определение глубины залегания.
- Поиск места повреждения силового кабеля.
- Поиск металлических трубопроводов и определение глубины залегания.
- Поиск мест пересечения трубопроводов и кабеля.
- Определение мест утечки.

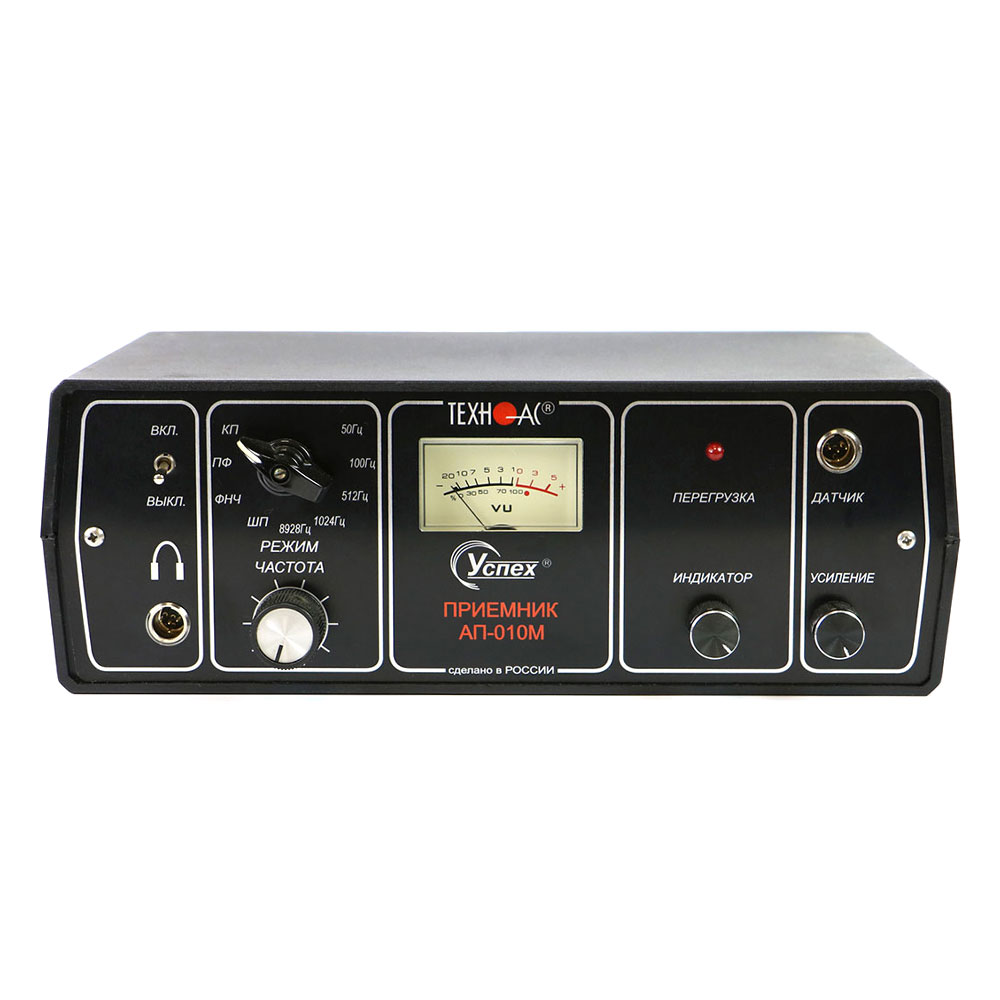

Особенности приемника АП-010М
- Аналоговый трассопоисковый приемник.
- Стрелочный индикатор уровня сигнала.
- Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8928 Гц, режим “Широкая Полоса”), частотные фильтры.
- Морозоустойчивый, работа при температурах до -30°С.
- Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя).

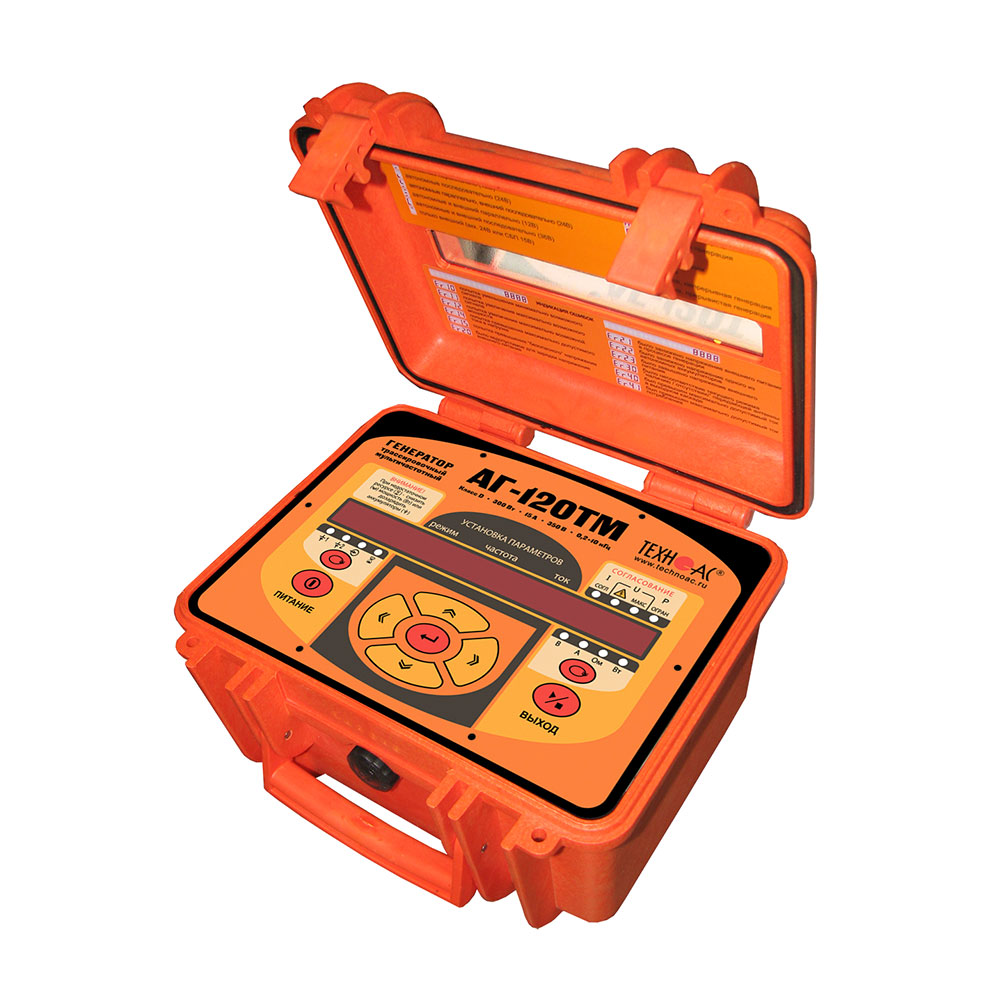

Особенности генератора АГ-120ТМ
- Увеличенная емкость аккумуляторов по сравнению с генератором АГ-120Т.
- Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
- Мультичастотный (200…10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующий данный диапазон частот.
- Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности.
- Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке.
- Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах).
- Высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности.
- Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
  - Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).
Рекомендуемые области применения трассотечеискателя Атлет ТЭК-120А
- Энергетика с протяженными коммуникациями.
- ЖКХ.
- Теплосети.
- Водоканал.

Комплектация

№	Наименование	Количество
1	Трассопоисковый приемник АП-010М	1 шт.

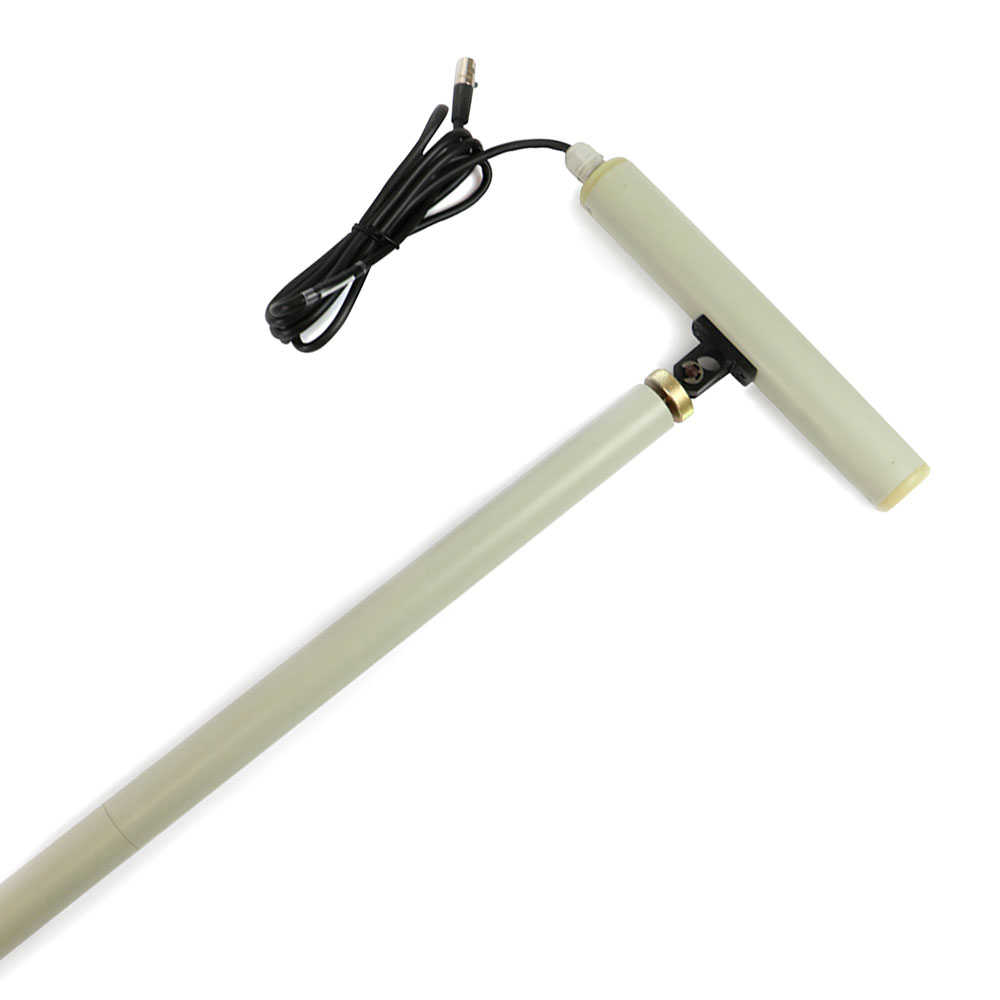

2	Датчик электромагнитный ЭМД-227М	1 шт.
3	Комплект акустического датчика АД-240	1 шт.
4	Генератор АГ-120ТМ	1 шт.
5	Головные телефоны	1 шт.
6	Антенна индукционная ИЭМ-301.2	1 шт.
7	Кабель AG120.02.060	1 шт.
8	Кабель АГ120.02.020	1 шт.
9	Кабель АГ120.02.030	1 шт.
10	Кабель АГ105.02.020	1 шт.
11	Контакт магнитный АГ120.02.090	2 шт.
12	Штырь заземления АГ110.02.004	2 шт.
13	Батарейка R14	6 шт.
14	Сумка для генератора АГ-120ТМ (чехол 53181)	1 шт.
15	Сумка для приемника АП-010М (чехол 53108)	1 шт.
16	Сумка для батарейного отсека приемника (чехол 53113)	1 шт.
17	Сумка для антенны ИЭМ-301.2 (чехол 53107)	1 шт.
18	Сумка для датчика ЭМД-227М (чехол 53186)	1 шт.
19	Сумка для комплекта (чехол 53183)	1 шт.
20	Руководство пользователя Генератор АГ-120ТМ	1 шт.
21	Руководство по эксплуатации. Паспорт	1 шт.
