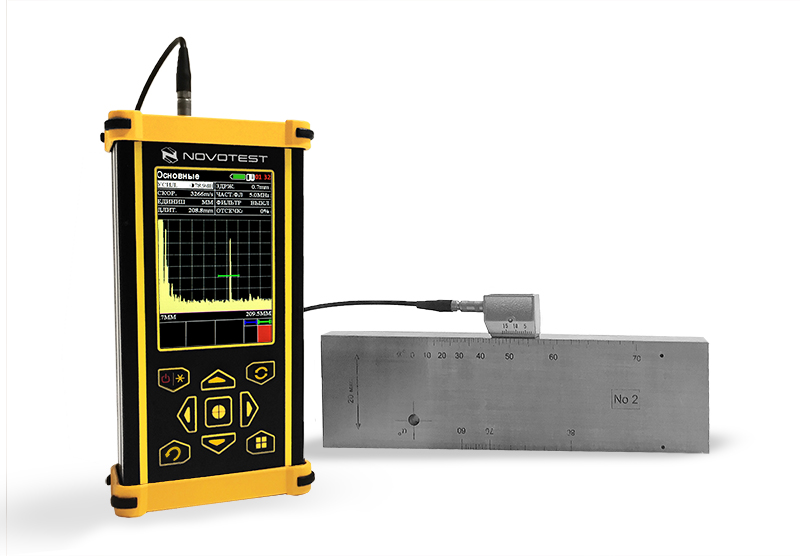

Ультразвуковой дефектоскоп NOVOTEST УД2301-М

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Производитель	Novotest
  Тип	Ультразвуковой

• Описание

  Производитель:

  Novotest, Россия

  Ультразвуковой дефектоскоп NOVOTEST УД2301-М не только реализует все основные функции общепромышленного универсального прибора, но и дополнительно позволяет осуществлять контроль сварных соединений в полуавтоматическом режиме. Встроенный алгоритм AWS позволяет автоматически устанавливать строб и уровень усиления при заданном калибровочном уровне, рассчитывать коэффициент накопленного усталостного повреждения D и сигнализировать о выходе за браковочные уровни. Производится оценка размера дефектов и автоматическая классификация сварных соединений в соответствии со стандартом американского сварочного общества.

  Благодаря измененной схеме возбуждения прибор подходит для работы с автономным ЭМА преобразователем ЭМАП-1.

  Дефектоскоп может применяться для проведения контроля мелкозернистых сплавов. Даже на высоких частотах сигнал будет точен и стабилен благодаря увеличенной частоте семплирования (до 200 МГц). Алгоритм быстрого усреднения визуализирует наиболее стабильный сигнал независимо от выбранной частоты обновления развертки.

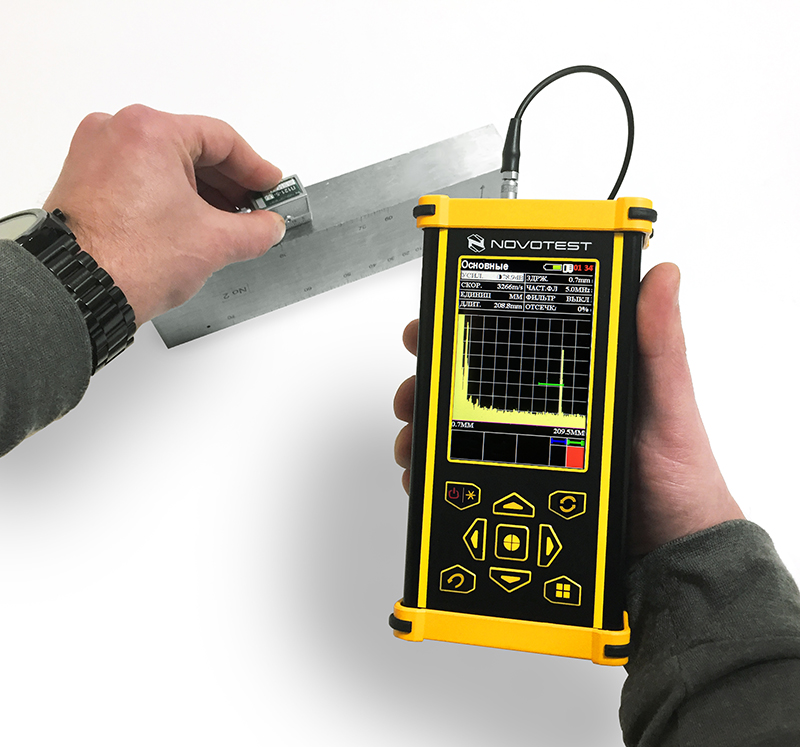

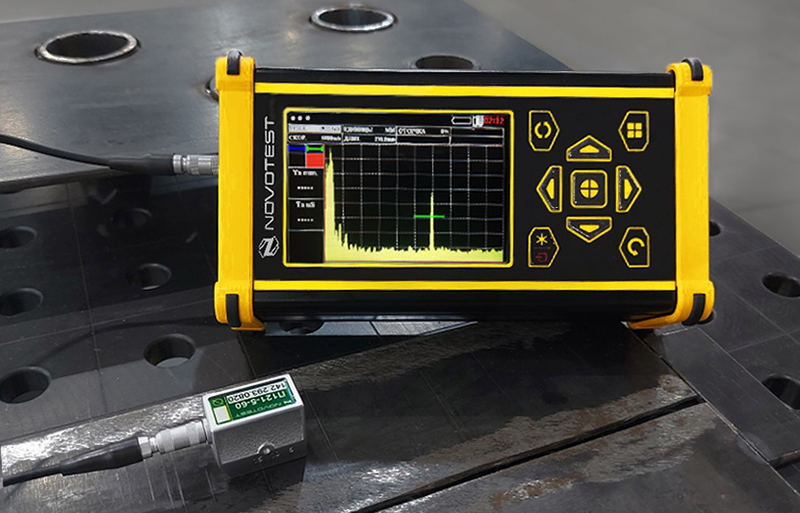

  Прочный алюминиевый корпус позволяет использовать дефектоскоп в сложных эксплуатационных условиях, защищая прибор от возможных повреждений, а цветной четкий экран и большие клавиши способствуют комфортному использованию устройства при решении любых задач дефектоскопии и толщинометрии. Время работы прибора составляет до 10 часов, и может быть увеличено до 20 часов за счет специального аккумулятора по спецзаказу.

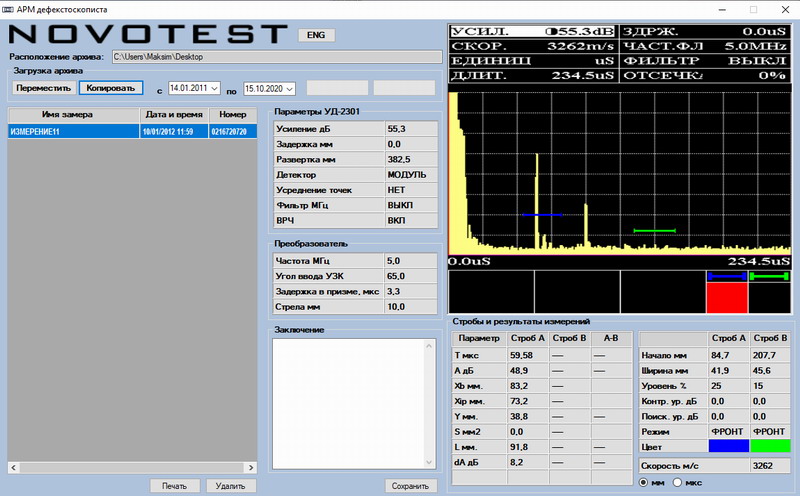

  Связь с ПК и передача на него информации об измерениях и настройках осуществляется через специальную программу, которая также позволяет загрузить в прибор актуальную прошивку в один клик.

  НАЗНАЧЕНИЕ:

  • выявление дефектов типа нарушения сплошности и однородности материалов, изделий и сварных соединений;
  • определение глубины и координат залегания дефектов;
  • классификация сварных соединений;
  • определение толщины изделия;
  • измерения скорости распространения ультразвуковых колебаний (УЗК) в материале.

  ОСОБЕННОСТИ:

  • цветной дисплей с высоким разрешением, позволяющий работать на открытом солнце;
  • возможность работы с любыми ПЭП;
  • возможность сохранения настроек ПЭП в базу прибора с последующей загрузкой;
  • 4 варианта ориентации дисплея с возможностью поворота в любой момент;
  • режим отображения импульсов в виде детектированных или радио-сигналов;
  • А- и B-cкан (наличие и обработка A и B разверток);
  • отображение хода луча, режимы заморозки и огибающей;
  • диапазон частоты с регулировкой от 1 до 10МГц;
  • 2 независимых строба, АСД для каждого из стробов с индивидуально настраиваемой логикой срабатывания (меньше/больше, контроль по фронту/пику, дополнительные уровни контроля и поиска);
  • построение ВРЧ кривой в автоматическом либо ручном режиме (до 16 точек);
  • возможность работы по DAC кривым (16 точек);
  • работа с АРД-диаграммами;
  • встроенная память большого объема с возможностью хранения практически неограниченного количества настроек, преобразователей и результатов контроля;
  • связь с ПК, передача на него информации об измерениях и настройках в качестве протокола при помощи специализированной программы;
  • режимы полуавтоматической калибровки и настройки;
  • сигнализация о выходе за браковочные уровни;
  • режим оценки размеров дефектов и автоматическая классификация сварных соединений в соответствии со стандартом американского сварочного общества (AWS);
  • режим усреднения сигнала;
  • увеличенная частота семплирования сигнала;
  • выбор единиц измерения шкалы развертки (в микросекундах, миллиметрах, или дюймах);
  • обновление прошивки с помощью специальной программы для ПК в один клик;
  • время автономной работы до 10 ч (до 20 ч со специальным аккумулятором);
  • противоударный компактный корпус из алюминиевого сплава.

• Комплектация

  • ультразвуковой дефектоскоп
    NOVOTEST УД2301-М (электронный блок);
  • преобразователи:
    • тип П111 – 1 шт
    • тип П121 – 1 шт
  • кабель соединительный Lemo-Lemo;
  • зарядное устройство;
  • кабель для подключения к компьютеру;
  • программа для ПК(доступна для скачивания);
  • паспорт;
  • руководство пользователя;
  • кейс.

  Дополнительные преобразователи и стандартные образцы можно заказать дополнительно при покупке прибора или заказать позже, в любое удобное время.

  Дополнительные опции для заказа

  • свидетельство о поверке;
  • защитный силиконовый бампер;
  • преобразователи к дефектоскопу;
  • кабели к дефектоскопу;
  • стандартные образцы (СО-1, СО-2, СО-3, СО-3Р и другие);
  • стандартные образцы предприятия;
  • контактная жидкость (гель) для ультразвукового контроля;
  • дополнительный комплект аккумуляторов.
