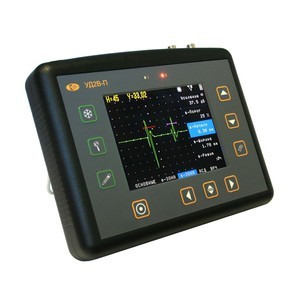

Ультразвуковой дефектоскоп УД2В-П46

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Производитель	Россия
  Тип	Ультразвуковой

• Описание

  Производитель:	Россия
  Гарантия:	3 года
  Номер реестра СИ:	№17498-03

  Ультразвуковой дефектоскоп УД2В-П46 разработан и применяется для диагностики дефектов, трещин в материале, проверки сварных швов, сплошности металла, поражения коррозией, его толщины и других характеристик с помощью ультразвуковых волн. Дефектоскоп широко применяется в гражданском и военном производстве для контроля над качеством выпускаемой продукции. Прибор позволяет находить дефекты внутри материала, размер, а также глубину и координаты их залегания в объекте исследования.

  Отличительные особенности УД2В-П46:

  • Высококонтрастный морозостойкий цветной TFT – дисплей, обладающий разрешением 320х240 точек, обеспечивает видимость при любых углах обзора и при солнечном свете. Имеет три цветовых режима.
  • Функция АРК с двумя настраиваемыми дополнительными кривыми. Измеряет амплитуду дефектов относительно кривой АРК.
  • Высокая разрешающая способность приемного тракта, а также мощный генератор импульсов.
  • Функция огибающей максимума сигнала
  • Функция ВРЧ с крутизной 12дб/мкс и динамическим диапазоном 90дБ
  • Большая память настроек и результатов анализа
  • Ведение нескольких баз данных протоколов ультразвукового контроля на ПК и конструктор протоколов любых видов
  • Одновременное измерение координат и амплитуды положения максимума сигнала, а также расстояния по лучу и координат дефекта при заданном угле ввода преобразователя.
  • 7 встроенных контуров (номиналом 0,66мкГн, 1 мкГн, 2,2 мкГн, 3.3мкГн, 4,7мкГн, 6,8мкГн и 15мкГн) согласования с возможностью подключения одного из них
  • Широкополосный усилитель 0.5 — 15 МГц,  а также  4 узкополосных диапазонных фильтра
  • Особенности детектора: полный детектор, положительная, отрицательная полуволна, радиосигнал (во всем диапазоне развертки)
  • Развертка: 2.9 — 2975 мм (сталь)
  • Компенсированная отсечка от 0 до 80% высоты экрана
  • USB интерфейс для передачи результатов на ПК
  • «Заморозка» А-сигнала
  • Зондирующий импульс: радиосигнал 200 В, с регулируемым числом периодов
  • Точность индикации толщины: 0.01
  • 8 часов работы от аккумулятора
  • Диапазон регулировки усиления: 110 дБ  с шагом 0.5, 1, 2 и 6 дБ
  • Возможность замера толщины по одному сигналу и между двумя сигналами
  • Память 50 файлов, хранящих по 25 протоколов контроля каждый
  • Работа с кривой амплитуда-расстояние
  • Возможность запомнить 100 настроек с А-сигналом
  • Частота повторения зондирующего импульса до 800 гц.
  • Вес с аккумуляторами: 2,5 кг
  • Две независимые зоны контроля с индивидуальной логикой анализа дефекта
  • Диапазон ВРЧ до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам
  • 4 аккумулятора размера “D”

  Дефектоскоп УД2В-П46 является улучшенной моделью дефектоскопа, выпускаемого с 2001 года. Новый прибор снабжен морозоустойчивым цветным TFT-дисплеем, который имеет три цветовые модели и разрешение 320х240, USB-интерфейсом и более мощным генератором. При этом обновленная модель сохраняет все достоинства и возможности предыдущей модели.

  Алгоритм записи огибающей максимума сигнала, представленный в УД2В-П46, отличается от алгоритмов, используемых в дефектоскопах других производителей. В большинстве дефектоскопов используется так называемый  режим “Peek Freezing”, то есть «Заморозки по пикам», при котором аппарат запоминает максимальную точку амплитуды сигнала в каждой из точек развертки.

  Метод, использующийся в УД2В-П46 отличается тем, что может построить огибающую, запомнив только по одной точке в каждом зондирующем импульсе, используя значение и положение максимальной амплитуды эхо-сигнала в точке контроля. Данная  особенность позволяет дефектоскопу при поперечном сканировании дефекта в сварном шве определять условную протяженность, а также при максимальной амплитуде отраженного сигнала, точно определять координаты отражателей.

  Специальное программное обеспечение, разработанное для УД2В-П46 позволяет легко перенести данные о результатах измерений на ПК, полностью автоматизировать обработку результатов сканирования и разделить по различным базам протоколов. Полезная функция конструктора ультразвуковых протоколов предоставляет возможность воспроизводить печатные версии протоколов любых видов.
