Ультразвуковой дефектоскоп УСД-50 IPS

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Производитель	Россия
  Тип	Ультразвуковой

• Описание

  Производитель:	Россия
  Гарантия:	1 год
  Номер реестра СИ:	34900-07

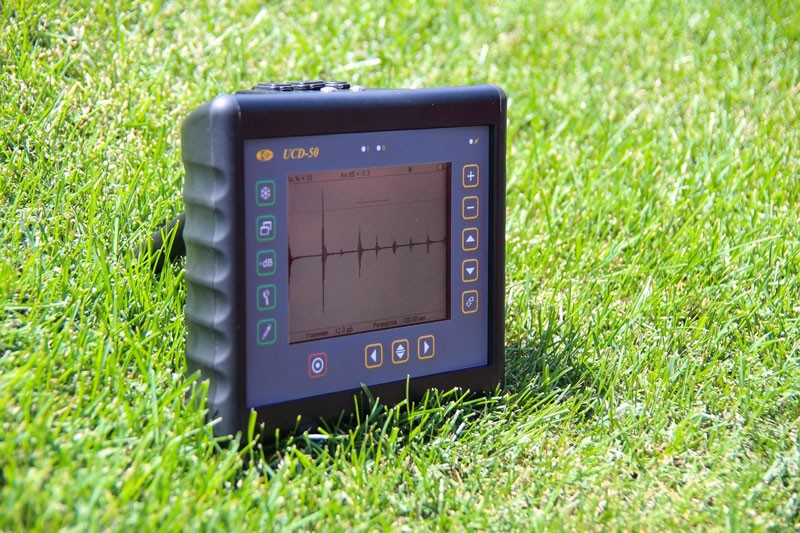

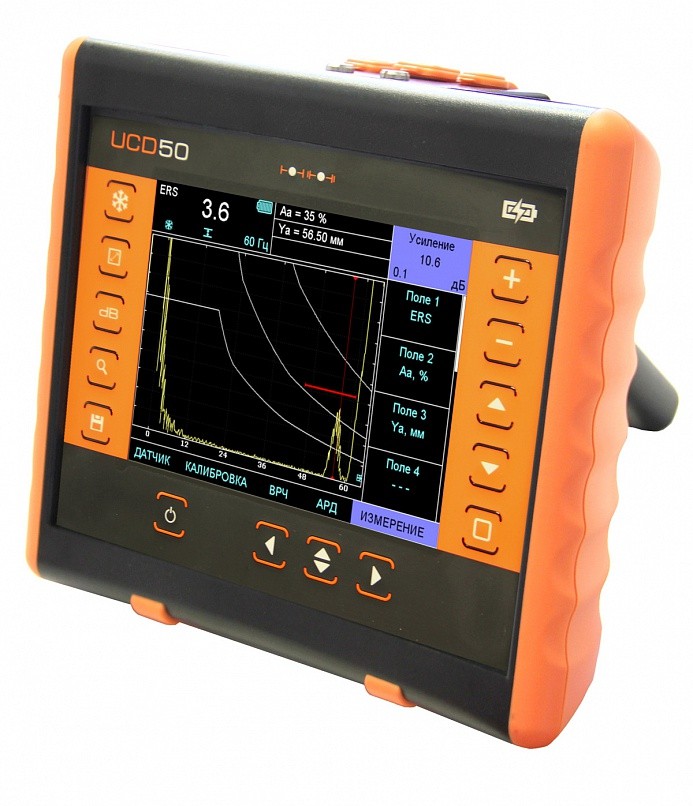

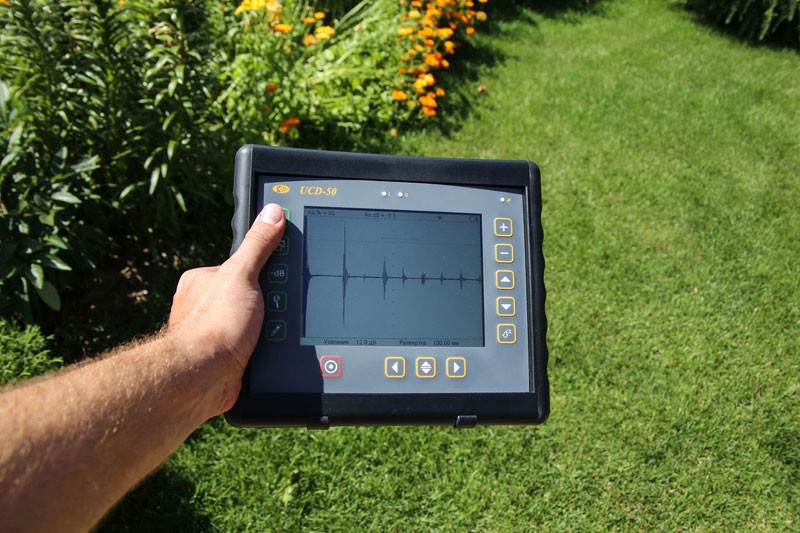

  Ультразвуковой дефектоскоп нового поколения УСД-50 IPS в специально разработанном ударопрочном корпусе с классом защиты IP65 — представляет собой симбиоз суперсовременной электронной архитектуры и новейших программных подходов к обработке сигналов.

  Помимо традиционных функций, дефектоскоп имеет вход энкодера, позволяющий подключать различные сканеры для построения B-сканов и TOFD развертки контролируемого участка изделия. Уникальный морозостойкий современный экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора — это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах.

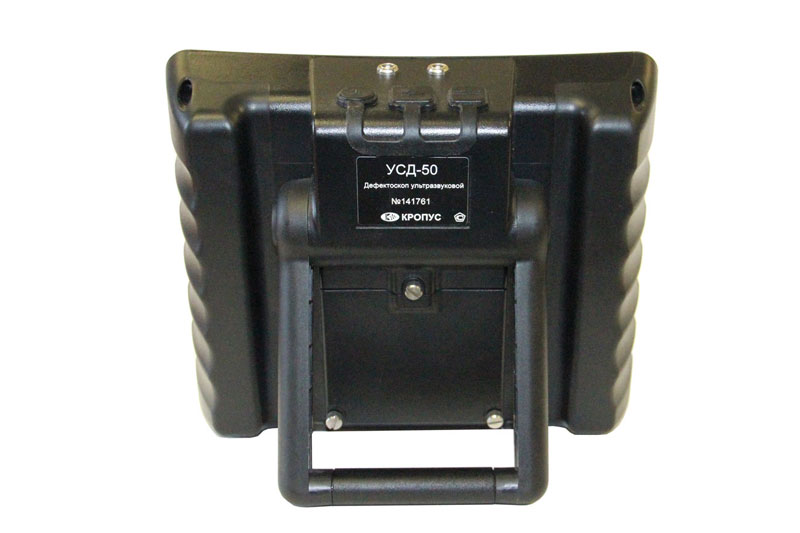

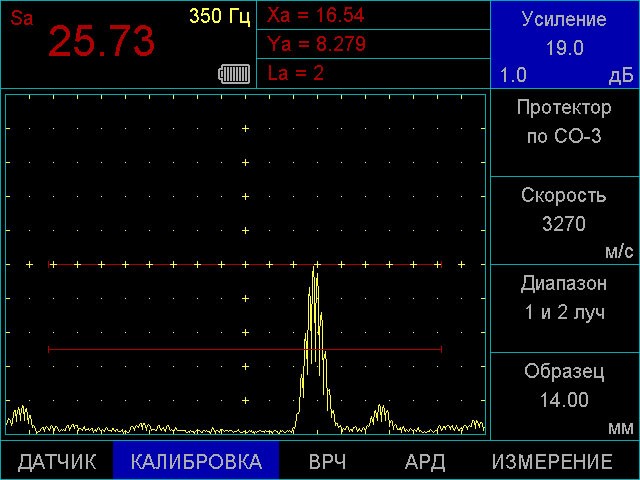

  Мощный, легкий и портативный (масса 1,5 кг с аккумулятором), в эргономичном ударопрочном и защищенном корпусе из ABS пластика, прибор устанавливает новый стандарт для современных ультразвуковых приборов ручного неразрушающего контроля. Широкий набор функций включает в себя: автоматическую калибровку преобразователя, функции ВРЧ, АРК, АРД с привязкой по чувствительности, Б-скан, TOFD, режим огибающей, большую память результатов, высокоскоростной интерфейс с ПК. Ультразвуковой дефектоскоп УСД-50 IPS позволяет измерять толщину изделий с большой точностью и обладает всеми функциями по документированию результатов УЗ контроля.

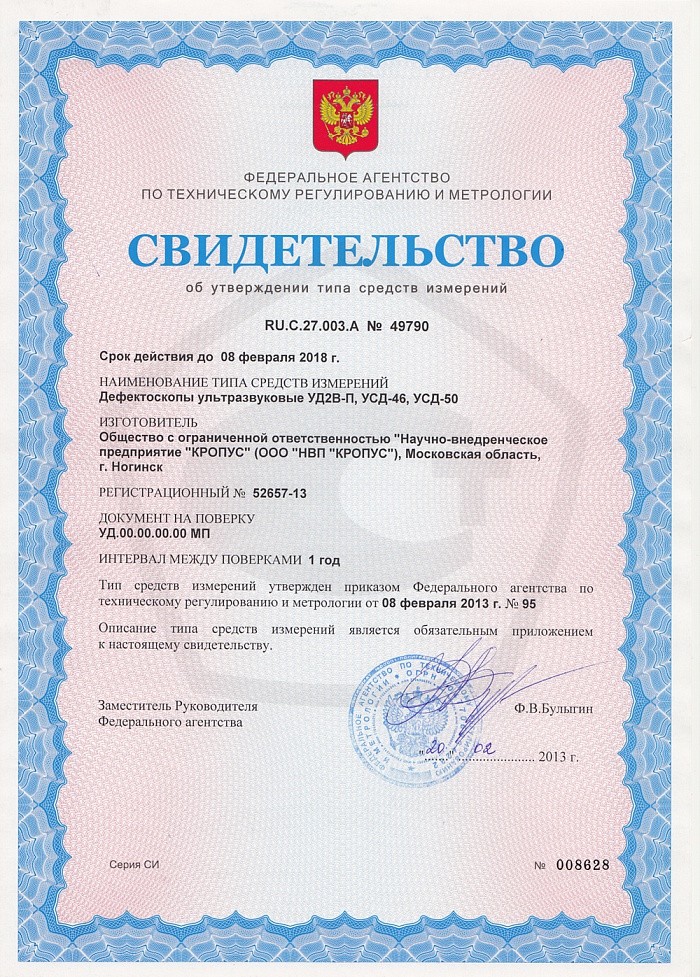

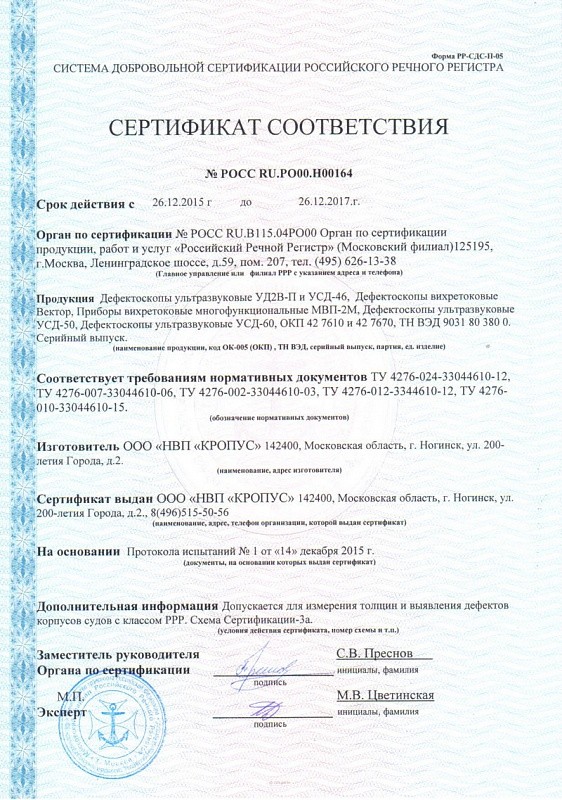

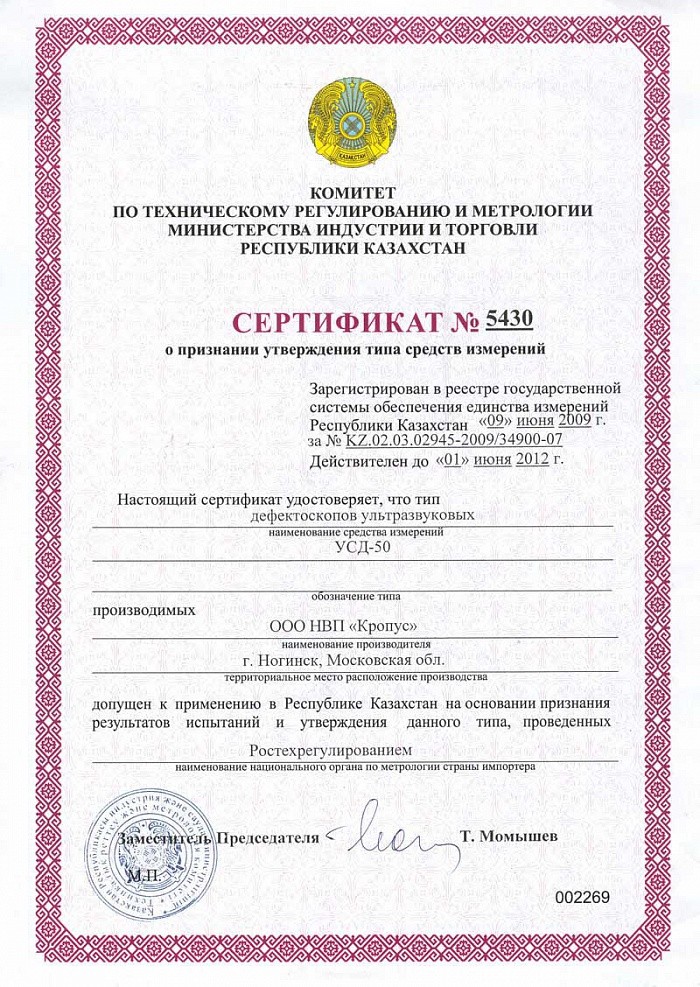

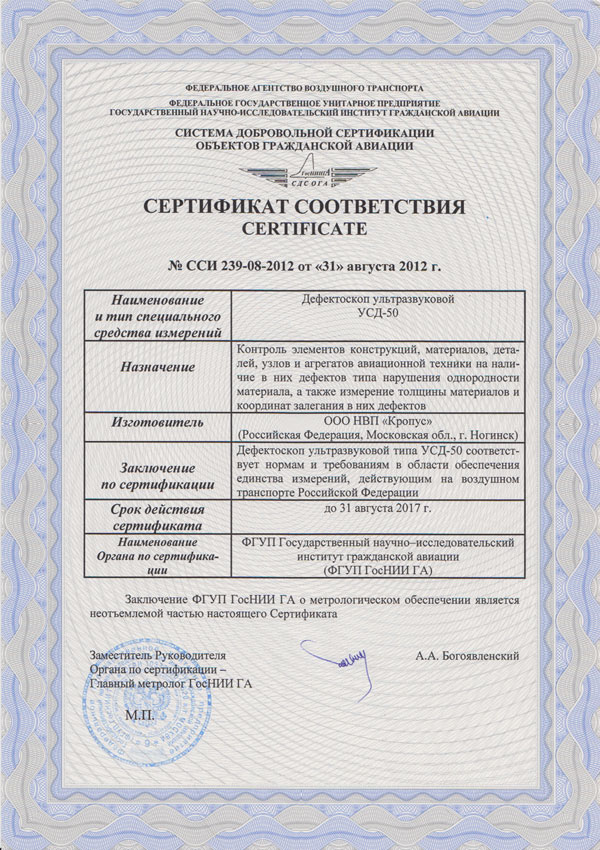

  Сертификат Госстандарта России RU.C.27.003.A №27966, зарегистрирован в Государственном реестре средств измерений под №34900-07 и допущен к применению в Российской Федерации.
  Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, удобство и простоту пользования, эргономичность конструкции и высокую надежность.

  Особенности

  Одновременное отображении амплитуды сигнала, координат дефекта и номера луча

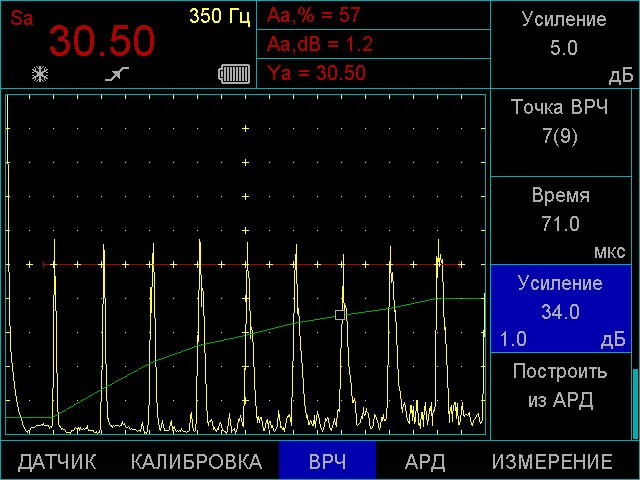

  Функции ВРЧ и АРК, предназначенные для оценки размеров дефектов на разной глубине залегания при УЗ контроле.

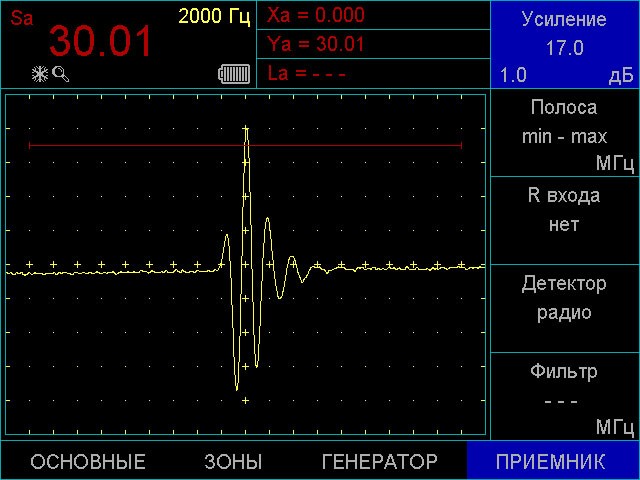

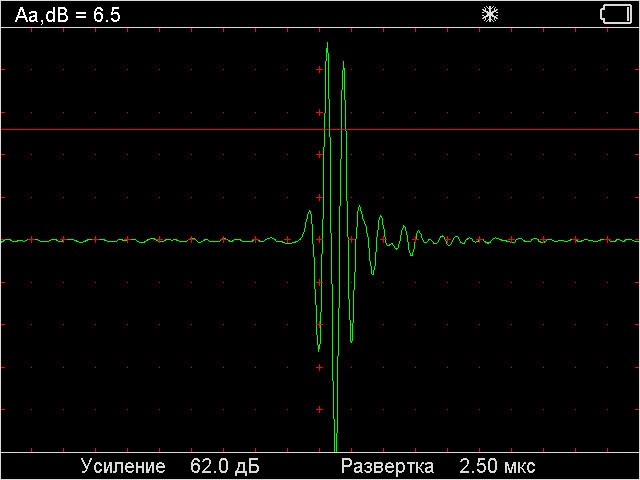

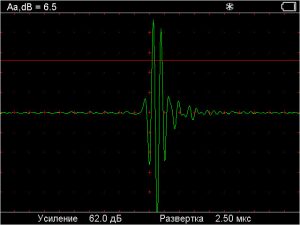

  Отображения ультразвуковых сигналов в недектированном виде

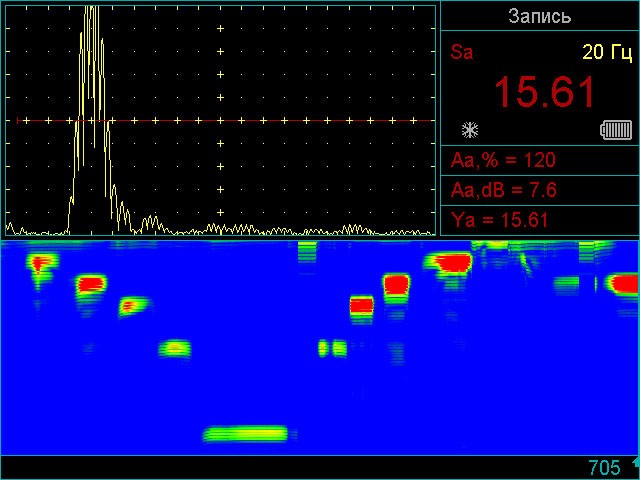

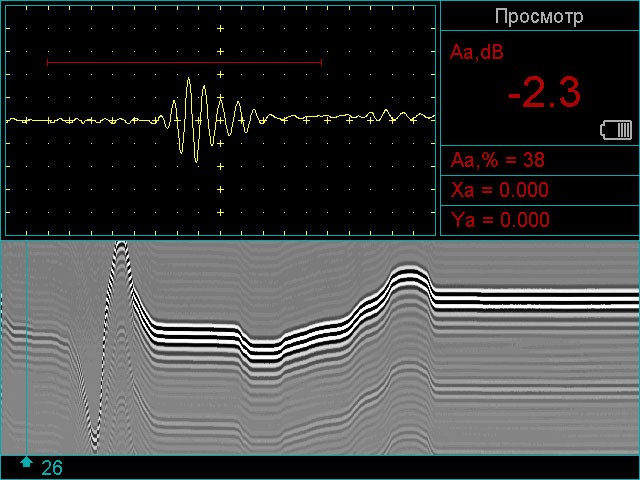

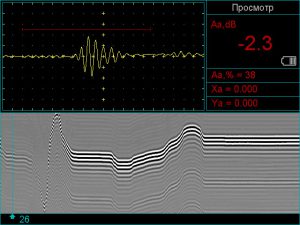

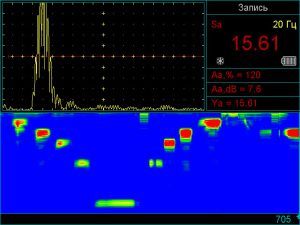

  Б-скан для более удобной визуализации процесса ультразвукового контроля

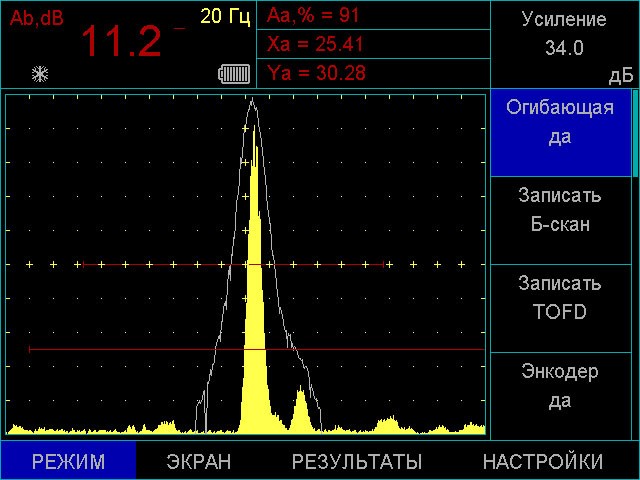

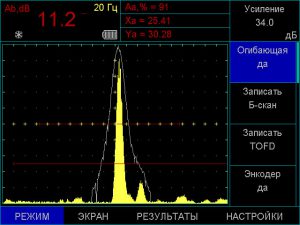

  Режим огибающей для надежной фиксации максимума сигнала, предназначенный для оценки формы дефекта при ультразвуковом контроле сварных швов и основного металла.

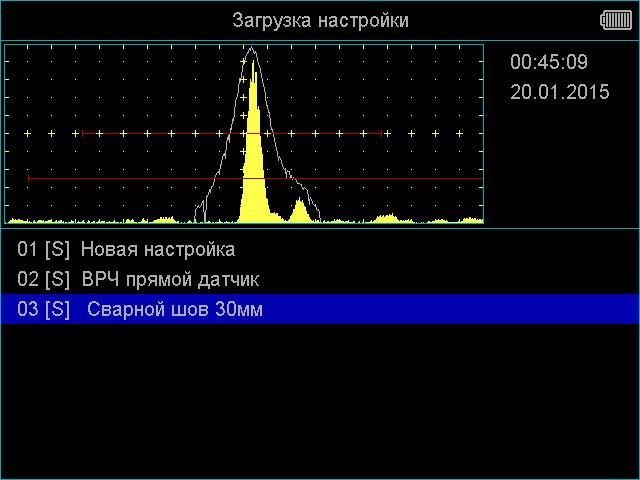

  Сохранение и вызов настроек из памяти прибора

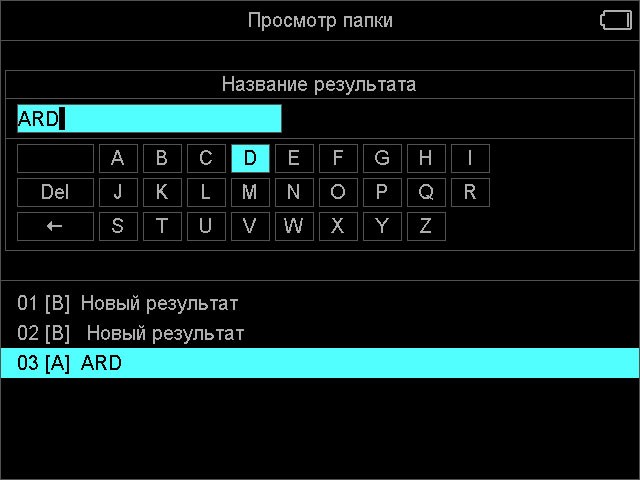

  Сохранение и просмотр результатов УЗ контроля на экране дефектоскопа

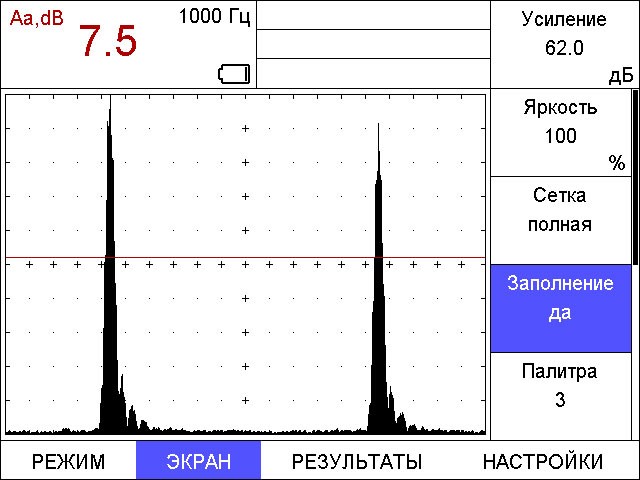

  Полноэкранный режим работы УЗ дефектоскопа УСД-50 —  640х480 точек



  TOFD режим



  Поддержка АРД-диаграмм

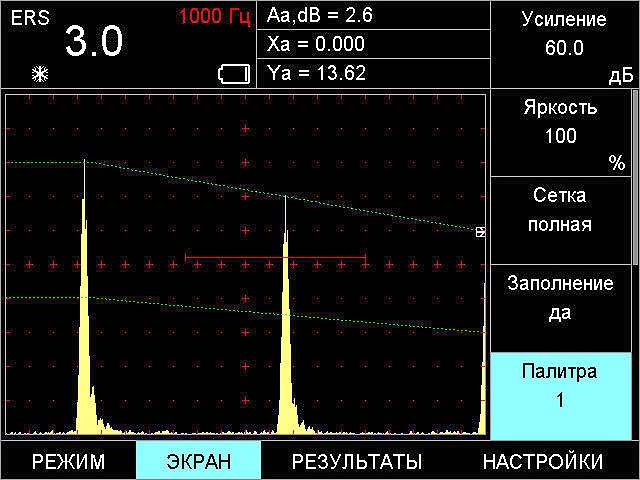

  Функция смена цвета фона и всех элементов экрана, позволяющая комфортно проводить неразрушающий контроль даже при прямом солнечном свете



  Основные отличия

  • Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
  • Запись сигналов по датчику оборотов

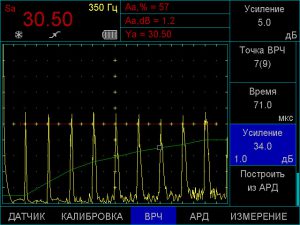

  • ВРЧ с диапазоном до 70 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам и АРК
  • Работа с АРД-диаграммами
  • Частота повторения ЗИ:до 2000Гц
  • Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
  • Вывод сигналов в виде А-, В- сканов и TOFD

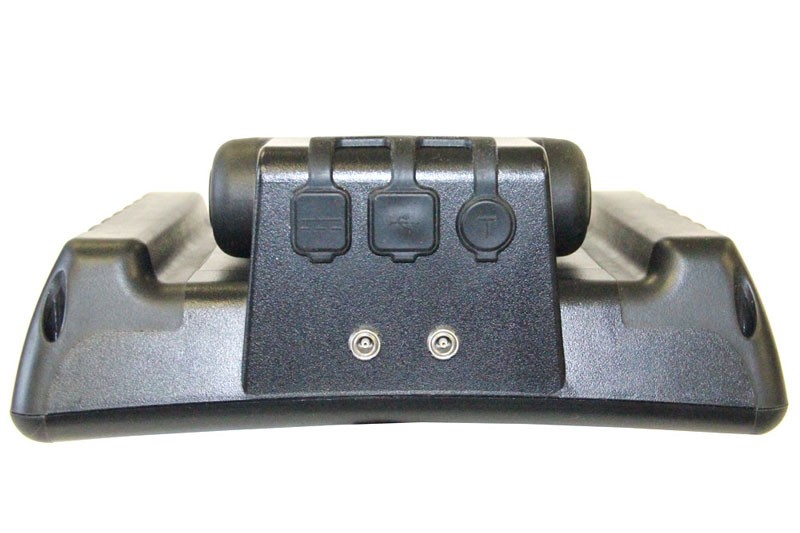

  • Интерфейс: USB

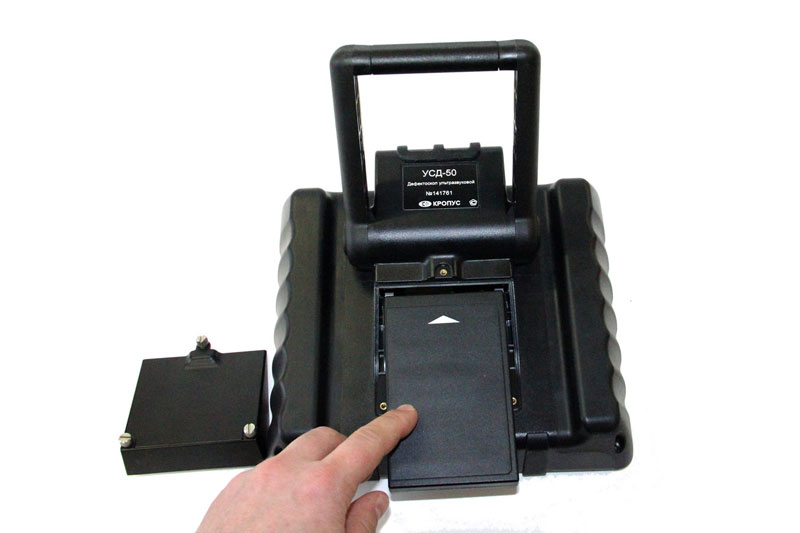

  • Питание: Li-ion аккумулятор или внешний блок питания
  • до 10 часов работы от аккумулятора

• Документация

  Руководство пользователя

  Заключение по результатам испытаний «Газпром-ВНИИГАЗ»
