УПП-2010 — установка поисково-прожигающая

В наличии

Задать вопрос
Поделиться

Технические характеристики

Производитель Россия
Описание
Производитель: Россия

Гарантия: 12 месяцев

Установка УПП-2010 ведет прожиг в полуавтоматическом режиме напряжением от 20 кВ DC и током до 65 А, 6 ступеней прожига. Переключение ступеней прожига осуществляется электромеханическим переключателем оператором вручную, контролируется ток потребления установки в режиме КЗ и напряжение на ступенях. Установка УПП-2010 имеет встроенную защиту ограничивающую время работы установки в режиме КЗ, во избежание от перегрева трансформатора.

Установка УПП-2010 обеспечивает точное определение места повреждения кабеля акустическим методом, для чего оснащена встроенной батареей конденсаторов напряжением 10 кВ емкостью 20 мкФ, обеспечивающей энергию импульса 1000 Дж при напряжении 10 кВ. Регулировка напряжения импульса в диапазоне 0…10 кВ осуществляется оператором вручную при помощи ЛАТРа, оснащенного датчиком «нулевого» положения. Период следования импульсов задается оператором в диапазоне 1 импульс в 6…12 секунд или производится в режиме «ручного» разряда.

Трансформатор, обеспечивающий работу функции прожига и заряда конденсаторной батареи имеет «сухое» исполнение.

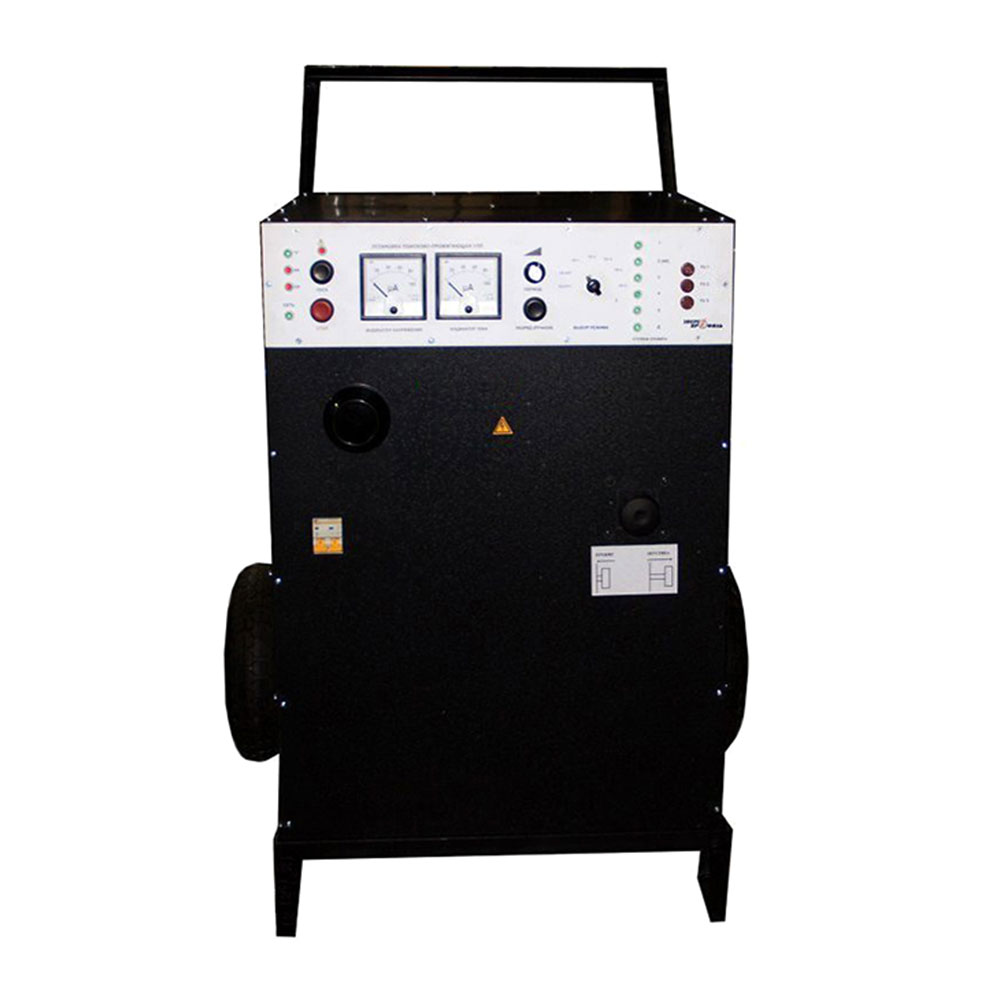

Установка поисково-прожигающая УПП-2010 имеет вид «моноблока» на колесной паре. Масса установки до 120 кг.

Особенности установки УПП-2010
- При переключении ступеней снятия напряжения заряда кабельной линии не производится. Разрыв дуги происходит только на время переключения ступеней оператором (1…2 сек.).
- После полного отключения установки автоматически производится разряд кабельной линии через демпфирующий резистор.
- Система ограничения мощности обеспечивает необходимый температурный режим работы высоковольтного трансформатора установки при указанных характеристиках ступеней прожига и тока потребления.
- Возможность начала работы с любой ступени прожига (при работе с низковольтными кабелями).
- Переключение между режимами «Прожиг – Акустика» осуществляется ручным коммутатором с контролем положения.
Режимы эксплуатации установки УПП-2010
- В режиме «Прожиг» при коротком замыкании: 30 минут работа / 30 минут перерыв.
- В режиме «Акустика» при автоматическом следовании импульсов: 30 минут работа / 30 минут перерыв.
- В режиме прожига на холостом ходу или малом количестве пробоев: 60 минут работа / 30 минут перерыв.
Назначение установки УПП-2010

Установка поисково-прожигающая УПП-2010 предназначена для прожига поврежденной изоляции силовых электрических кабелей и точного определения места их повреждения акустическим методом.

Функции:
- прожиг поврежденной изоляции;
- определение места повреждения акустическим методом.

Комплектация

№	Наименование	Количество
1	Установка УПП-2010 с кабелем питания 2 м	1 шт.
2	Кабель защитного заземления 2 м	1 шт.
3	Руководство по эксплуатации	1 шт.
