В7-217 толщиномер ультразвуковой с поверкой

В наличии

• Задать вопрос
• Поделиться

• Описание

  Производитель	ООО «Восток-7», Россия
  Номер реестра СИ	80596-20

  Толщиномеры ультразвуковые В7-217 предназначены для измерений толщины изделий из различных металлов и их сплавов, пластмасс, керамик,  эпоксидных смол, стекла и других материалов, изготовленных из материалов с затуханием ультразвуковых колебаний при одностороннем доступе к поверхности контроля.

  Толщиномеры предназначены для измерения толщины изделий с плоской и цилиндрической выпуклой поверхностями со стороны контакта с ультразвуковым преобразователем. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях.

  Толщиномеры могут работать с разными типами ультразвуковых пьезоэлектрических преобразователей (ПЭП), предназначенными для измерения конструкционных изделий различной толщины и состоянием поверхности, в т. ч. с высокой температурой.

  Принцип действия толщиномеров основан на ультразвуковом эхо-импульсном методе неразрушающего контроля. В основе метода лежит измерение времени двойного прохода ультразвуковых волн через объект контроля (ОК), которое, при известной скорости распространения ультразвуковых волн в материале, пересчитывается в значение толщины.

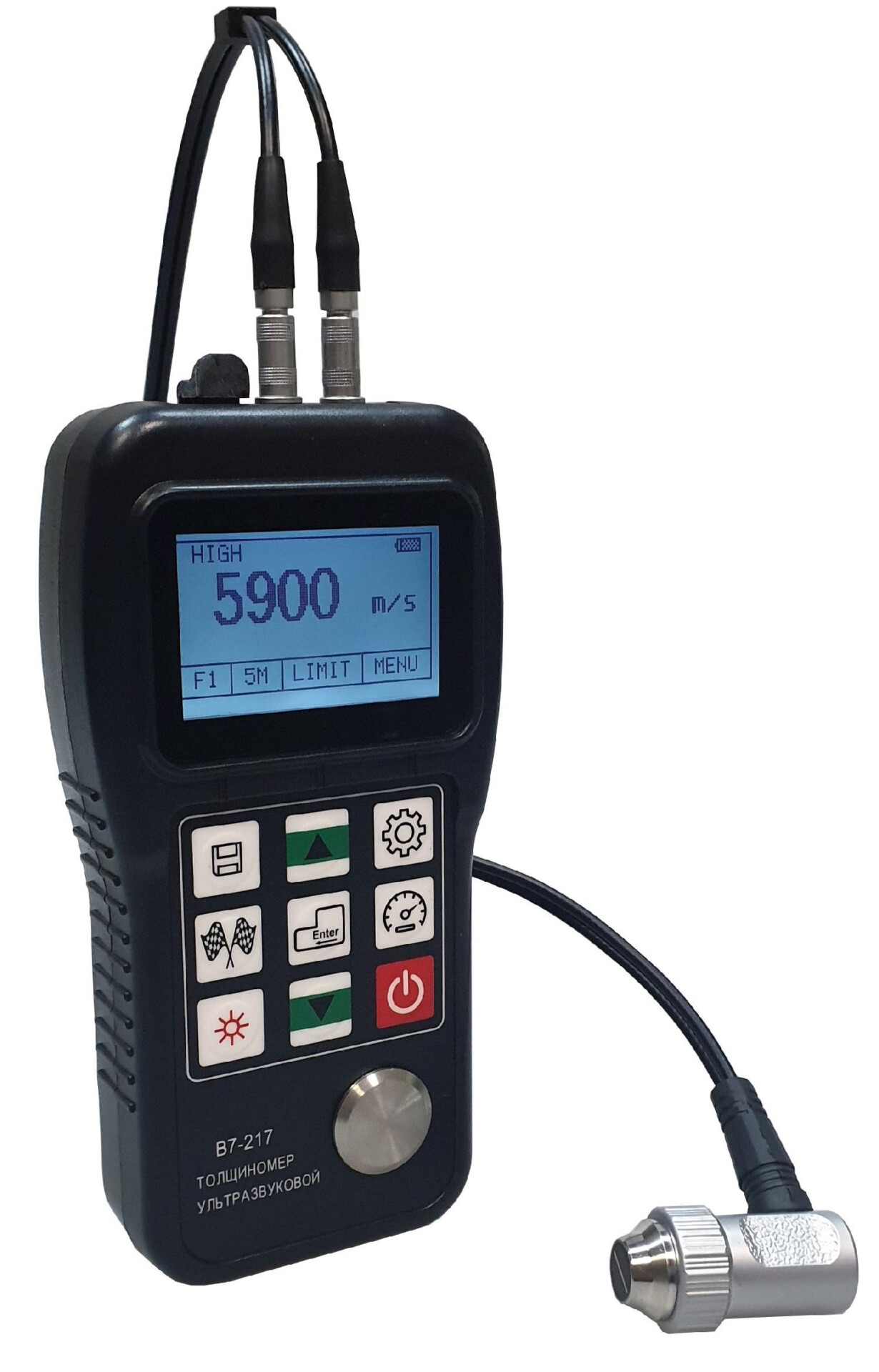

  Конструктивно толщиномеры состоят из электронного блока, имеющего дисплей и плёночную клавиатуру управления, и ультразвукового преобразователя, подключаемого к электронному блоку при помощи кабеля. В лицевую панель корпуса толщиномеров встроена стальная пластина толщиной 4 мм, предназначенная для калибровки задержки в призме преобразователя. На дисплее отображаются результаты измерений и другая служебная информация, необходимая для управления толщиномером.

  Толщиномеры ультразвуковые В7-217 измеряют толщины металлических и неметаллических изделий в диапазоне от 0,8 до 508 мм (по стали) с 10 различными типами преобразователей для стандартных (от -10 0С) и высокотемпературных (до 550 0С) поверхностей; низкочастотные преобразователи для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугуна; миниатюрные преобразователи для измерения тонкостенных труб или труб с малой кривизной стенки. Измерения скорости звука, установка порога допустимого MIN и MAX значений, два уровня усиления приёмного тракта (низкое и высокое) для литого алюминия, меди и т.п., измерение с фиксацией минимума, возможность калибровки по 2-м точкам. Память на 500 измерений, передача данных на ПК, ПО для их хранения, обработки и распечатки. Данная модель является наиболее точной в линейке ультразвуковых толщиномеров В7.

• Комплектация

  Базовая комплектация:	К-ВО
  Блок электронный без батареек	1 шт.
  Преобразователь TM-08	1 шт.
  Ёмкость для контактной смазки	1 шт.
  Диск с ПО и кабель USB (только для модели В7-217)	1 шт.
  Руководство по эксплуатации	1 экз.
  Методика поверки	1 экз.
  Упаковочный кейс для хранения и переноски	1 шт.
  Дополнительная комплектация (по заказу):
  Преобразователи 2 / 5 / 7,5 / 10 МГц различного назначения	На заказ
  Калибровочные образцы / меры толщины	На заказ
  Контактная смазка для обычного применения и высокотемпературная контактная смазка	На заказ

  Технические характеристики

  Наименование	Параметр
  Диапазон измерений толщины (по стали), мм: преобразователь ТМ-08 преобразователь PT-06 преобразователь GT-13-2	от 0,8 до 300,0 от 1 до 75,0 от 4 до 80
  Точность (дискретность, шаг отсчёта) измерения: при толщине менее 100 мм при толщине более 99,99 мм	0,1 / 0,01 0,1
  Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм преобразователь ТМ-08 преобразователь PT-06 преобразователь GT-13-2  H – измеренное значение толщины, мм	±(0,005H+0,1)
  Радиус кривизны поверхности полого цилиндра (стальной трубы), min, мм для преобразователя с частотой 2 МГц для преобразователя с частотой 5 МГц для преобразователя с частотой 7 МГц	40 20 15
  Толщина стенки полого цилиндра (стальной трубы) при минимальном радиусе кривизны, min, мм  для преобразователя с частотой 2 МГц для преобразователя с частотой 5 МГц для преобразователя с частотой 7 МГц	4,0 3,0 2,0
  Диапазон скоростей распространения ультразвуковых волн, м/с	1000…9999
  Шероховатость поверхности со стороны ввода УЗК, max, Rz мкм	80
  Шероховатость поверхности со стороны, противоположной стороне ввода УЗК, max, Rz мкм	160
  Кол-во дополнительных подключаемых преобразователей, в т. ч. высокотемпературных (*)	5 (2*)
  Длина кабеля преобразователя, не менее, мм	900
  Температура поверхности контролируемых изделий (*высокотемпературные), °С	-10…+60 (+300/+550*)
  Интерфейс передачи данных на ПК	USB
  Память	500 значений
  Температурный диапазон окружающей среды при работе толщиномера, °С	0…+35
  Верхнее значение относительной влажности при 35 °С, %	90
  Элементы питания: от батарей или аккумуляторов	2 шт. 1,5 V тип АА
  Время работы при полной зарядке и выкл. подсветке экрана, ч	не менее 100
  Время авто выключения прибора при отключённом ПЭП, мин	5
  Гарантийный срок эксплуатации, мес	24
  Габаритные размеры Д*Ш*В, мм	80*35*160
  Масса прибора (без элементов питания), кг	0,32
