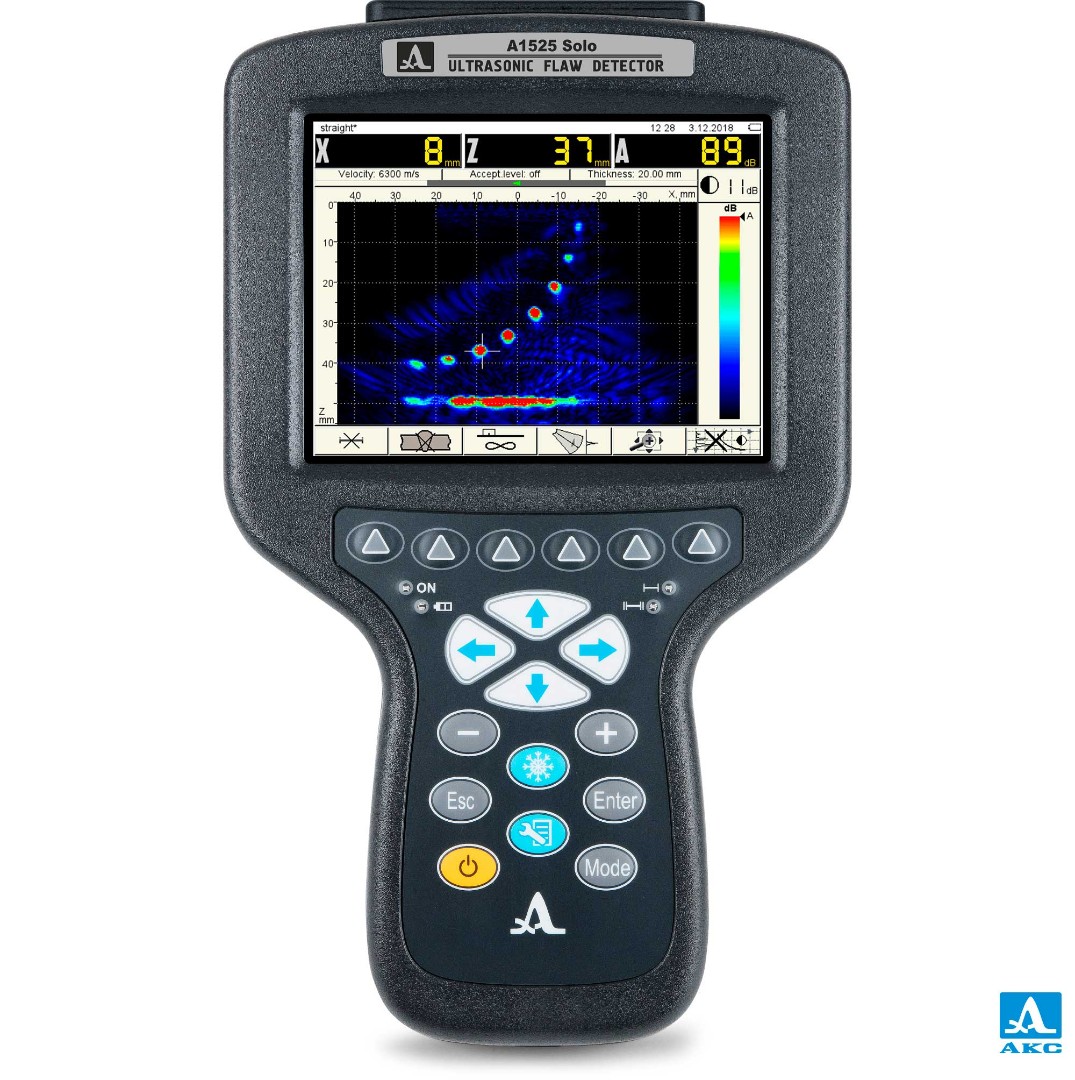

Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo

В наличии

Узнать цену

Задать вопрос
Поделиться

Технические характеристики

Производитель Россия

Описание

Производитель:

Россия

ПЕРВЫЙ В МИРЕ! УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП – ТОМОГРАФ В КОМПАКТНОМ ИСПОЛНЕНИИ

Легкий и удобный в использовании ультразвуковой высокочастотный дефектоскоп — томограф с визуализацией внутренней структуры сварного шва и тела металла в режиме реального времени.

Преимущества

Доступная цена.

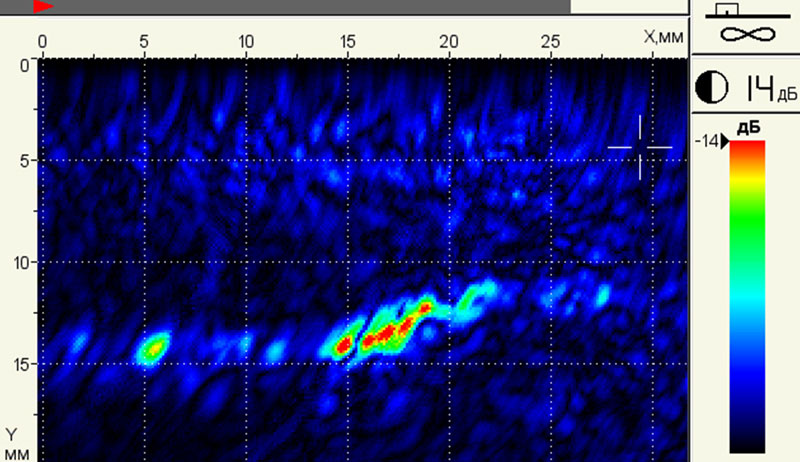

Быстрота и эффективность контроля благодаря наглядному отображению сечения объекта (B-Скан) в режиме реального времени с частотой смены кадров до 35 Гц.
Улучшенная чувствительность в ближней зоне (ЦФА / TFM метод).
Скорость сканирования вдоль сварного соединения до 70 мм/с (при шаге сканирования 2 мм).

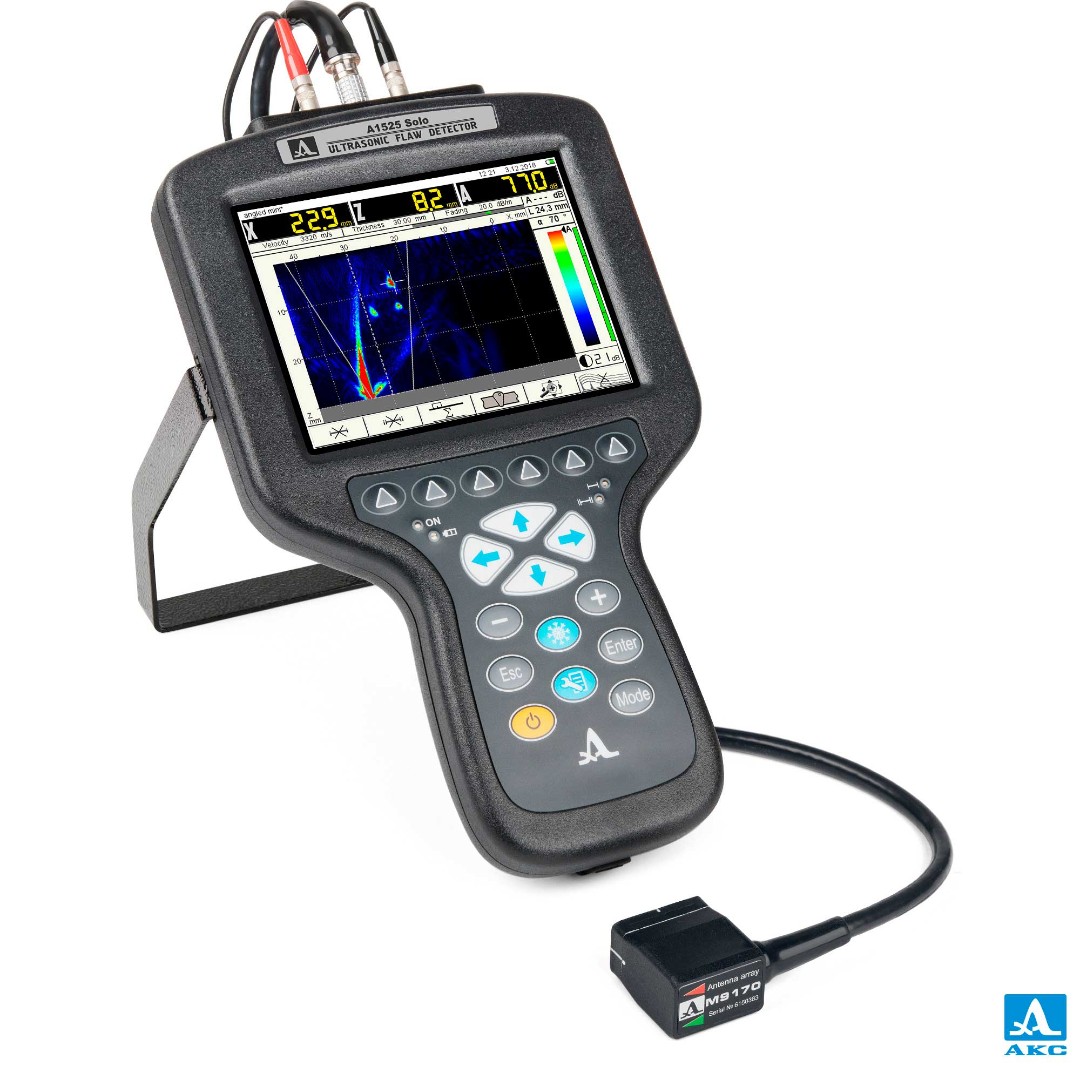

Малогабаритная 16 элементная антенная решетка поперечных волн с центральной частотой 4 МГц и сектором обзора от 35° до 80° для контроля сварных швов.
Отображение образов объемных (поры) и вертикально ориентированных (трещины) дефектов благодаря специальным режимам.

Режимы визуализации

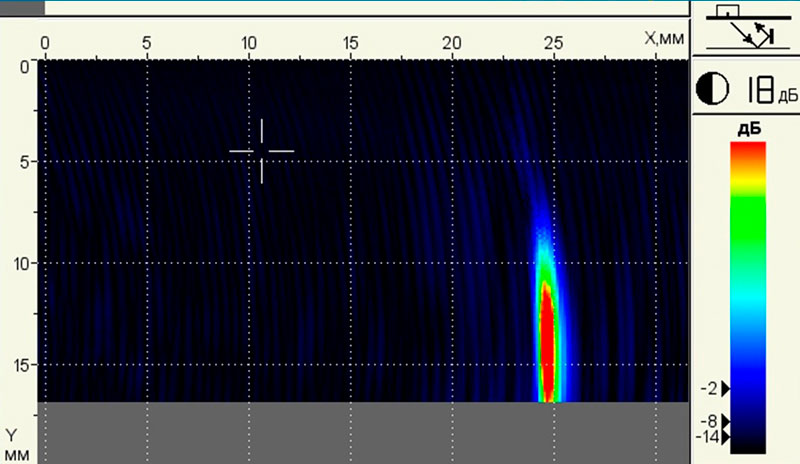

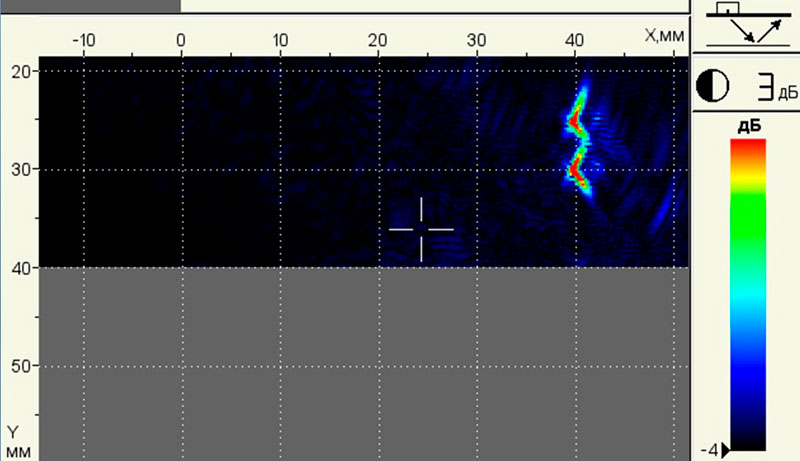

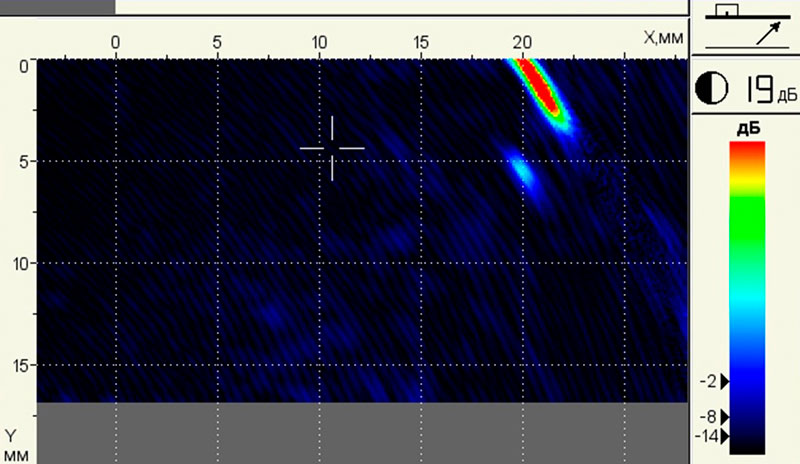

В дефектоскопе-томографе A1525 Solo реализованы пять режимов визуализации образов несплошностей, адаптированных к их виду. Данные режимы выбираются в зависимости от различных задач контроля и специфики объекта. Для простой идентификации этих режимов используются символы, приведенные ниже. Там же указаны основные характеристики режимов.

Номер режима	Символ	Объект контроля	Отражатель	Озвучивание	Назначение	Томограмма
1		полупространство	«точечный»	прямое	Для изделий сложной формы, не имеющих определенной толщины, либо изделий с грубой донной поверхностью
2		плита, 10 < d ≤ 100 мм	«точечный»	прямое и отраженное	Для плоскопараллельных изделий с известной толщиной
3		пластина, d < 10 мм	«точечный»	отраженное	Для контроля плоскопараллельных изделий с известной толщиной, объектов малой толщины при определении дефектов вблизи поверхности
4		плита или пластина, d < 100 мм	плоскостный	прямое и отраженное	Для определения вертикально-ориентированных дефектов с гладкой поверхностью, зеркально отражающих ультразвук
5		плита или пластина, d < 100 мм	объемный	прямое и отраженное	Универсальный режим для плоскопараллельных изделий с известной толщиной и всех типов несплошностей

Особенности

Возможность работы в режимах томографа В-СКАН и классического дефектоскопа А-СКАН.
Простое и удобное МЕНЮ основных настроек.
Доступность работы с прибором специалистам любого уровня квалификации.
Небольшие габаритные размеры и вес прибора – 800 г.
Большой, цветной, антибликовый 5,7″ TFT дисплей с тачскрином.
Опционально прибор может быть доработан до режима СКАНЕР (С-СКАН) и укомплектован мобильным сканером MS150 TuScan. Мобильный сканер позволяет равномерно перемещать антенную решетку вдоль сварного шва с целью соблюдения стабильного акустического контакта и равного расстояния относительно оси сварного шва (Х-координата). Полученные сканограммы (B, С, D — Сканы) позволяют проводить комплексный анализ всего сварного соединения.

Режимы работы

А1525 Solo имеет два основных режима работы, а также функцию настройки конфигурации параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора:

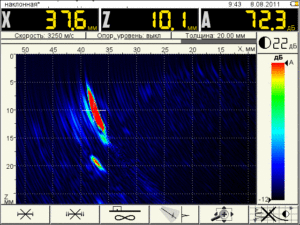

Режим ТОМОГРАФ

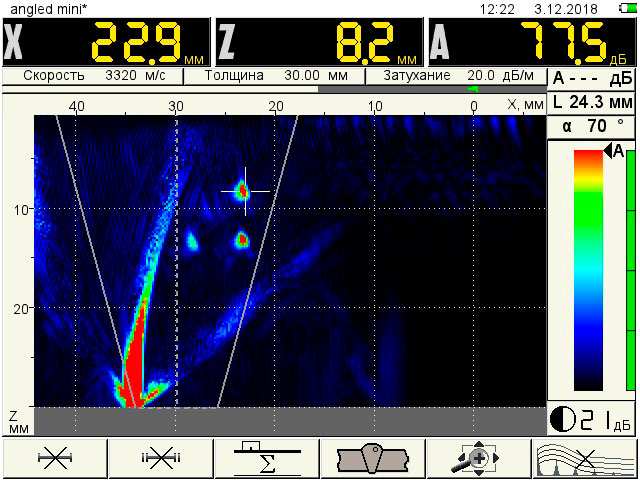

Обеспечивает работу прибора с АР и формирование томограмм в реальном масштабе времени. При работе в томографическом режиме на экран выводится не только томограмма (В-Скан), но и служебная информация, включая стробы, курсоры, цифровые индикаторы и т.д.

После обнаружения дефектов обеспечивается возможность оценки их реальных или эквивалентных размеров следующими методами: классическим (сравнение с амплитудой сигнала от контрольного отражателя) и дефектометрическим (измерением координат характерных точек образа дефекта и расстояний между ними непосредственно по реконструируемому изображению).

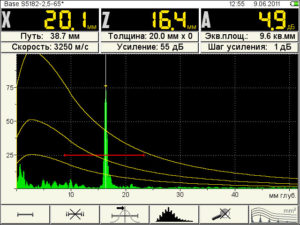

Режим ДЕФЕКТОСКОП

Обеспечивает работу прибора в качестве классического дефектоскопа с наклонными и прямыми преобразователями. При этом сигналы выводятся на экран в виде А-Скана.

В данном режиме прибор обладает всеми функциями, характерными для современного цифрового дефектоскопа (встроенные АРД-диаграммы, ВРЧ и DAC — кривые, цифровая многоуровневая система АСД, программируемая форма зондирующего импульса и пр.).

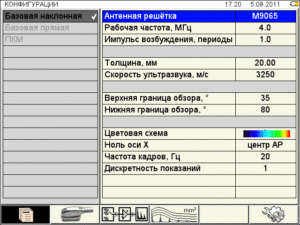

Режим Настройка

Используется для выбора и установки параметров и рабочей конфигурации.

Существует возможность создания и сохранения ряда рабочих конфигураций под различные объекты контроля. Возможность задания имени объекта и технических параметров, с последующим выбором их из памяти прибора перед началом контроля.

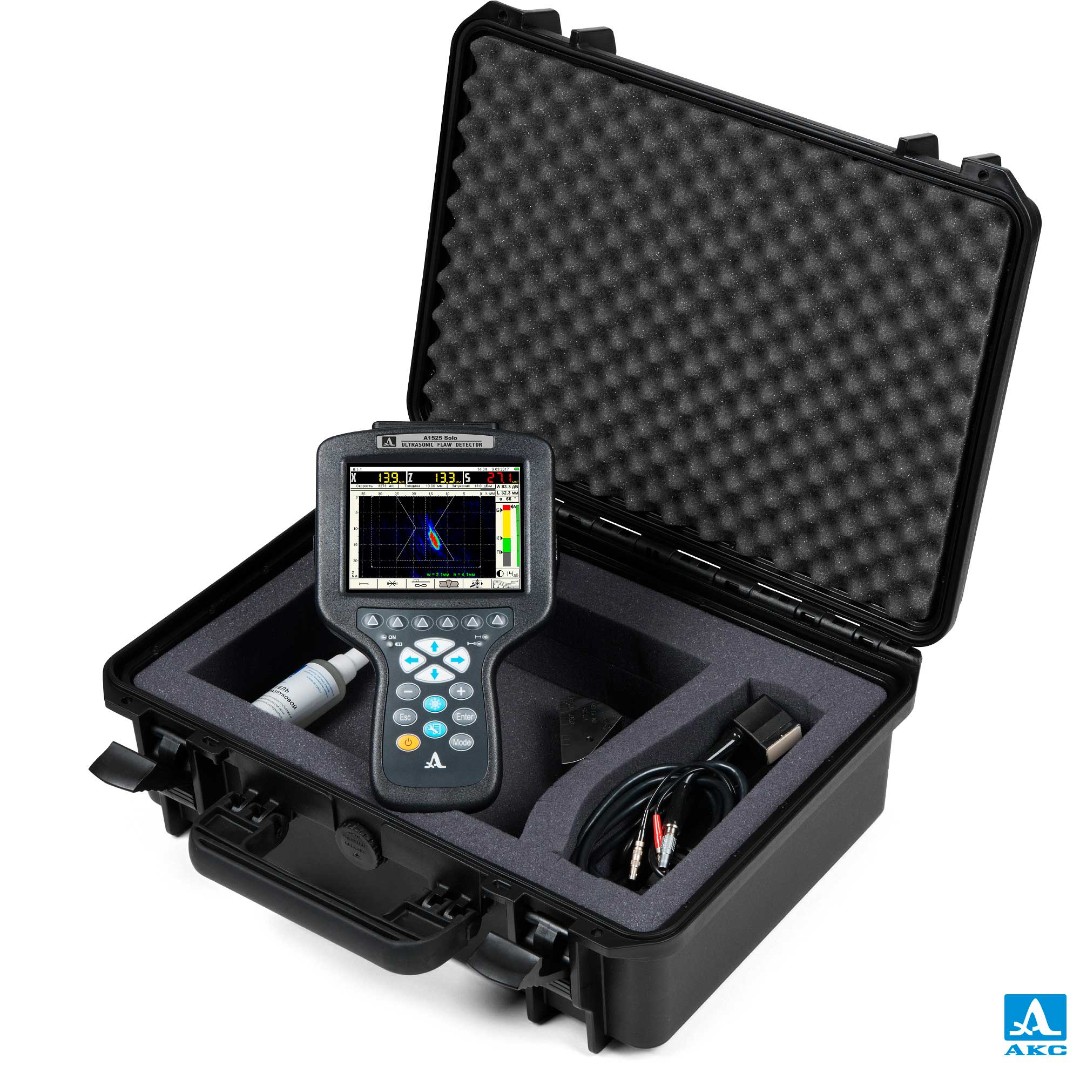

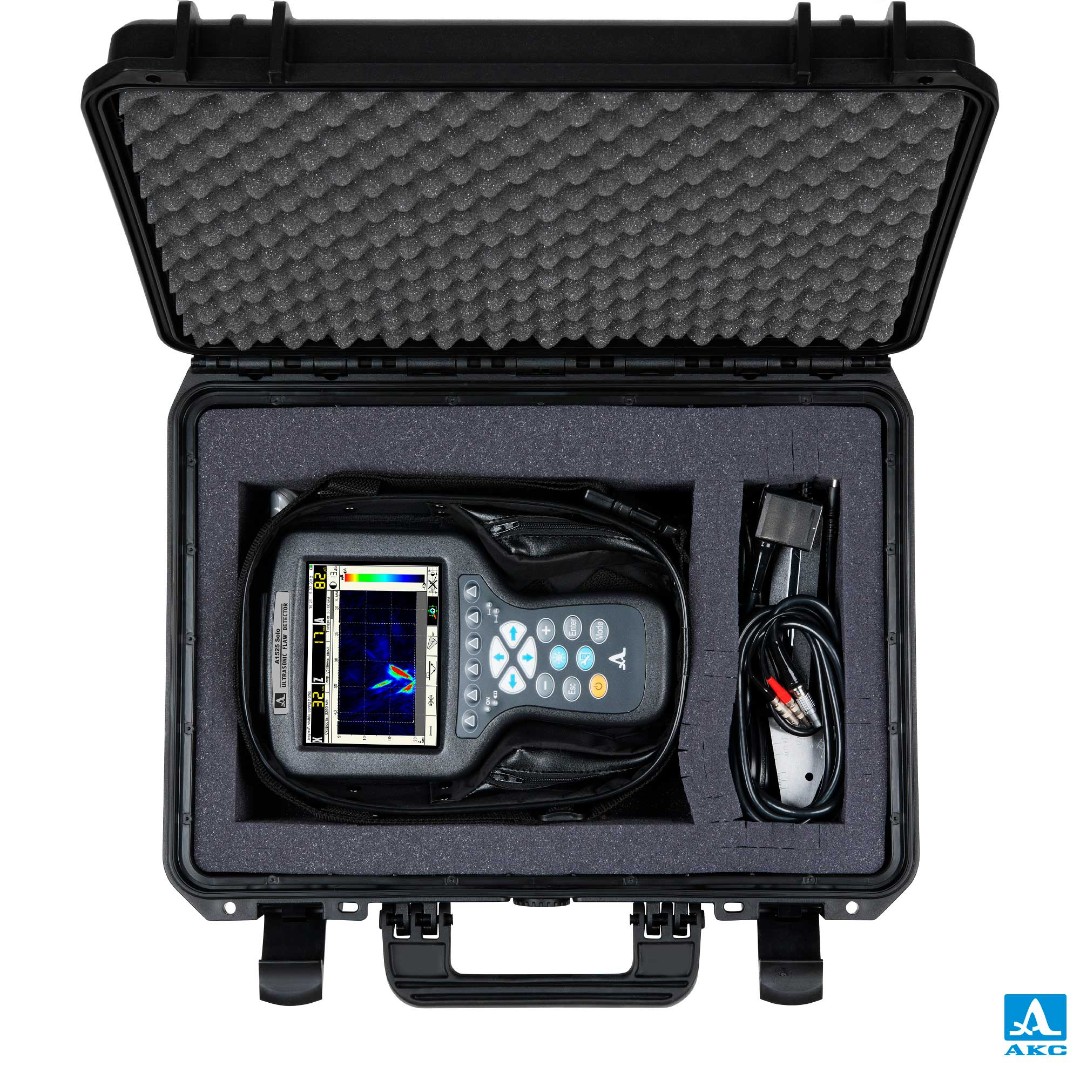

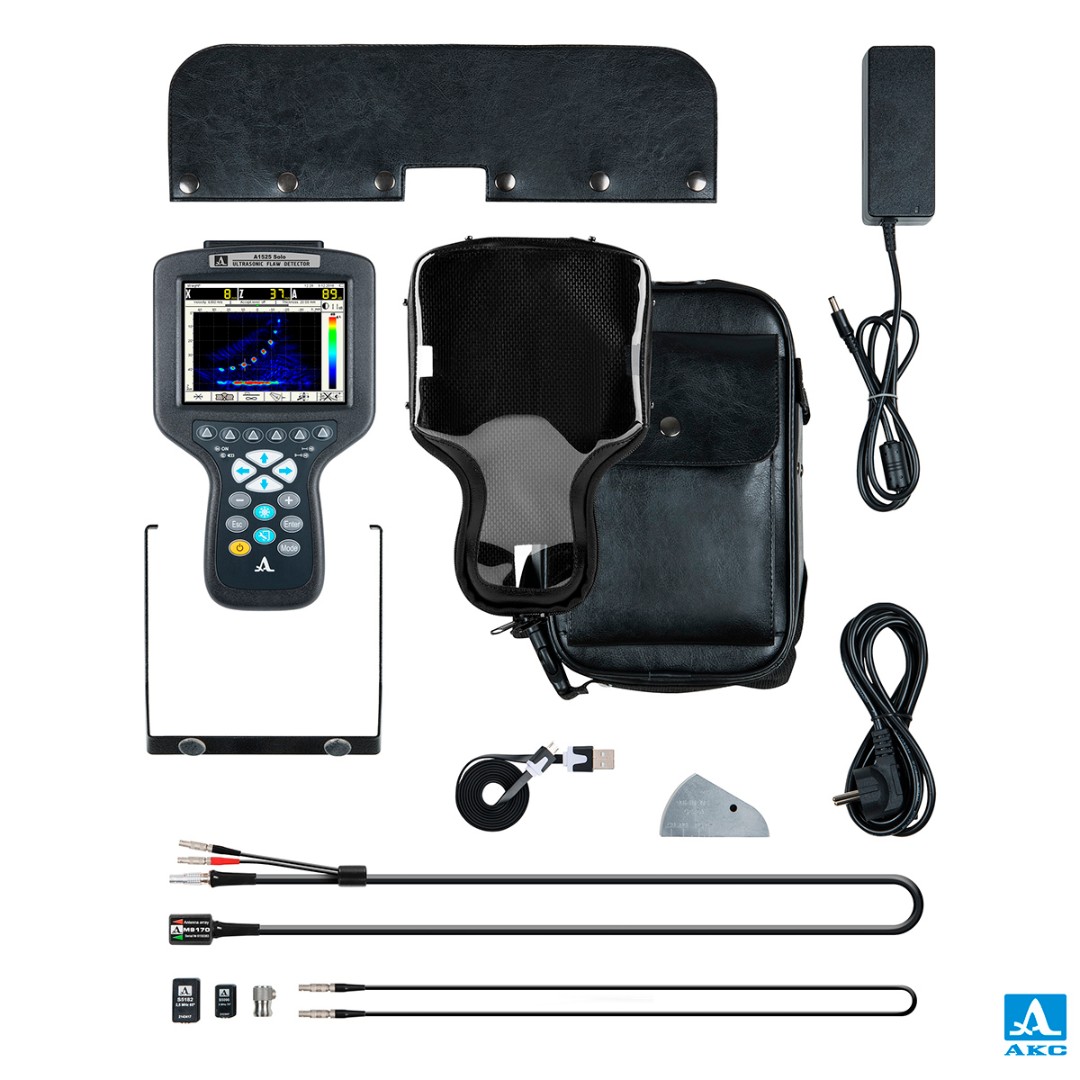

Комплектация
- А1525 Solo — электронный блок ультразвукового дефектоскопа (ультразвукового томографа с цифровой фокусировкой антенной решетки)
- Антенная решетка M9170 4.0V60R26X10CS
- Кабель LEMO-LEMO одинарный 1,2 м
- Преобразователь S3568 2.5A0D10CL
- Преобразователь S5182 2.5А65D12CS
- Преобразователь S5096 5.0А70D6CS
- Сетевой адаптер с кабелем 220 В — 15 В
- Кабель USB A — Micro B
- Компакт-диск с документацией и ПО
- Калибровочный образец V2/25
- Планшет D12
- Чехол D12
- Гель УЗ -30°C…+100°C, 0,1 кг
- Жесткий кейс М20
