Зонд пробоотборный модели ЗП-ГХКМ

Зонд пробоотборный модели ЗП-ГХКМ (далее - зонд) предназначен для отбора проб газовых сред из труднодоступных мест с последующим их анализом с применением индикаторных трубок совместно с насосом-пробоотборником НП-3М.

Зонд в комплекте с индикаторными трубками и насосом-пробоотборником НП-3М входит в состав различных моделей газоопределителей типа ГХК, разработанных и производимых ЗАО «Крисмас+». Использование зонда не только позволяет в принципе осуществлять, но и  обеспечивает удобство выполнения химического экспресс-анализа в труднодоступных местах, не имеющих отрицательного давления - таких как кабельные колодцы, склады, баки, трубопроводы, система вентиляции цехов и т.п.

Зонд поставляется как отдельно, так и в комплекте с насосом типа НП-3М.

Принцип действия зонда состоит в отборе для анализа части газовоздушной смеси (ГВС), принудительно всасываемой с постоянной скоростью с помощью автономного насоса с электромотором постоянного тока.
Расход ГВС через заборный тракт (около 0,5 л/мин) превышает расход при отборе пробы ГВС на ТИ (не более 0,2 л/мин).
Излишек смеси сбрасывается в атмосферу, обеспечивая, таким образом, динамические условия отбора проб, что в свою очередь гарантирует максимально точные результаты при измерениях с применением ИТ.

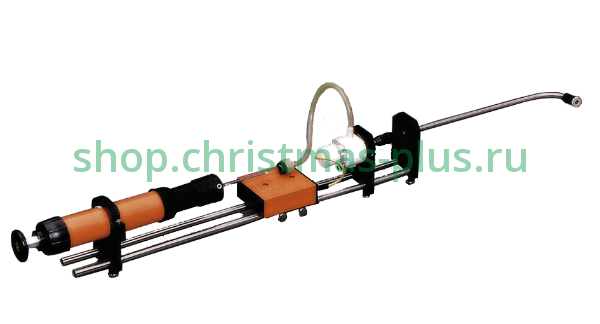

Зонд поставляется в частично собранном виде, в виде легко сочленяемых блоков, размещенных в мини-кейсе. Сборка деталей осуществляется максимально просто с помощью винтовых соединений. Основные детали конструкции зонда (штатный газозаборный тракт, блок насоса с электромотором и разделителем потоков, блок батареи, блок зажима для насоса НП-3М) размещены на двух направляющих штангах с кронштейнами.
На направляющих штангах с помощью легкосъемного зажима жестко фиксируется насос-пробоотборник НП-3М.
Подсоединение ИТ к выходному отверстию разделителя потоков зонда производится при помощи отрезка эластичной трубки со штуцером.

Использование зонда ЗП-ГХКМ существенно расширяет область применения ИТ, поскольку позволяет осуществлять с их помощью измерения в условиях, отличных от рабочих условий для индикаторных трубок: при повышенной температуре, влажности и запыленности газовой смеси. Для этого фторопластовый разделитель потоков снабжен отверстием для подсоединения устройства сбора конденсата. Отверстие для сбора конденсата также позволяет разместить в нем миниатюрный термометр либо термодатчик (в базовый состав комплекта не входят, могут быть поставлены по отдельному запросу), при условии его герметичного подсоединения. Доступ к отверстию открывается путем отвинчивания заглушки. Для очистки газовой смеси от крупных взвешенных частиц к окончанию штатного газозаборного тракта подсоединен фильтр грубой очистки.

Основные технические характеристики зонда:

• Электропитание автономного насоса с электромотором производится от батареи напряжением = 4,5 В.
  Ресурс работы насоса с электродвигателем постоянного тока (продолжительность непрерывного просасывания ГВС) определяется характеристиками батареи, а также зависит от температуры окружающего воздуха.
  В варианте штатного источника ресурс составляет не менее 50 часов непрерывного просасывания с расходом не менее 0,5 л/мин.;
• Габаритные размеры зонда в укладке типа «мини-кейс» - не более 300x350x80 мм;
• Длина зонда в собранном виде (без сочленений воздухозаборного тракта) - 400 мм,
• Длина штатного газозаборного тракта (3-х трубок, сочленяемых резьбовым соединением) - 900 мм;
• Масса зонда в основной комплектации - не более 3 кг.

В комплект поставки зонда ЗП-ГХКМ по отдельному заказу могут быть включены дополнительные средства комплектации:

• Насос-пробоотборник НП-3М в упаковке с паспортом, номер заказа 10.001;
• Газозаборный тракт для стационарной установки (фторопластовая трубка Ф-4Д, D=8x1,5 ГОСТ 22056), длина определяется при заказе;
• Индикаторные трубки.
