Электронный динамический плотномер грунта ZFG 3000

ZFG 3000 - электронный динамический плотномер, в котором реализован метод штампа (метод падающего груза). Сущность данного метода описана в CТ СЭВ 5497-86. Прибор ZFG 3000 предназначен для определения характеристик прочности и деформируемости грунтов и оснований дорог, а так же для проведения исследований с целью их улучшения. Данный метод подходит для крупно-зернистых и смешанных грунтов с максимальным размером фракции 63 мм.

Динамический плотномер грунта ZFG-3.0 внесен в государственный реестр средств измерений РФ под номером 52068-12.

ZFG 3000 позволяет выполнятьв полевых условиях:

- измерение динамического модуля упругости грунта Еvd
- оценку несущей способности грунтов и оснований дорог по динамическому модулю упругости
- определение коэффициента уплотнения грунта

- определение географических координат точки измерения (модификация ZFG 3000 GPS)

- построение графической диаграммы прогиба, отражающей динамику изменения осадки на исследуемом грунте

- печать результатов проведенных измерений с помощью встроенного термопринтера

Все полученные данные могут быть представлены как непосредственно на дисплее самого прибора, так и перенесены на персональный компьютер. ZFG 3000 прекрасно подходит как для внутреннего контроля качества выполняемых работ, так и для документирования результатов измерений.

Примеры применения прибора:

Контроль дорожного полотна	Строительство железных дорог	Прокладка рельс
Земляные работы	Строительство фундаментов	Строительство траншей
Горные работы	Укладка трубопровода	Дорожное строительство

ZFG 3000 применяется при выполнении следующих видов работ:

- Cтроительство авто и ЖД дорог

- Взлетно-посадочные полосы

- Земляные работы, подземное строительство

- Дамбы и склоны

- Зернистые прослойки

- Засыпка траншей

- Откаточные пути

- Стабилизация почвы

- Засыпка опор

- Отвальные группы

- Контроль за уплотнением

Преимущества:

- Простота использования

- Все измерения выполняются одним человеком

- Время одного измерения 3 минуты

- Не нужен противовес

- Применим в маленьких траншеях

- Получение результатов измерений с распечаткой протокола на бумажном носителе непосредственно в поле

- Карта памяти для простого переноса данных на ПК

- Полностью графический дисплей

- Батарея большой емкости
- Высокая степень защиты от воды и пыли позволяет работатьдаже при плохих погодных условиях

Принцип действия:

Груз известного веса падает с фиксированной высоты, воздействуя при этом с определенной силой удара на нагрузочную плиту. Нагрузочная плита под действием силы удара вызывает осадку грунтового основания. Ускорение, скорость и величина осадки подвергаются электронной обработке и рассчитывается динамический модуль упругости (Evd).

Порядок измерений:

Шаг 1:

Уложите нагрузочную плиту по всей ее плоскости на подлежащую испытанию поверхность и установите нагрузочное устройство на нагрузочную плиту.

Шаг 2:

Соедините между собой механическую и электронную части при помощи кабеля. Включите прибор.

Шаг 3:

Выполните предварительные сбрасывания груза, запустите процесс измерения и выполните три сбрасывания груза с целью выполнения измерений.

Шаг 4:

Измерение закончено. Все данные сохранены в памяти, могут быть распечатаны и перенесены на внешний персональный компьютер.

Обработка результатов:

Результаты каждого измерения записываются на карту памяти формата SD, их можно распечатать или же перенести на персональный компьютер для обработки в прилагаемом программном обеспечении.

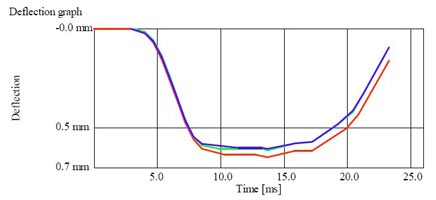

Пример полученных данных:

Deflection - величина осадки;  Velocity - скорость осадки


Таблица корреляции динамического модуля упругости,

статического модуля упругости и коэффициента уплотнения грунта *

* - по данным Института по строительным материалам и инженерии грунта г.Ветцлар (Германия).

Плотность предварительно уплотненного грунта ρможно оценить, зная коэффициент уплотнения Ку и его максимальную плотность ρ_max, по формуле:

ρ = ρ_maxх Ку

Максимальная плотность грунта может быть определена по ГОСТ 22733-77 (Грунты. Метод лабораторного определения максимальной плотности).
