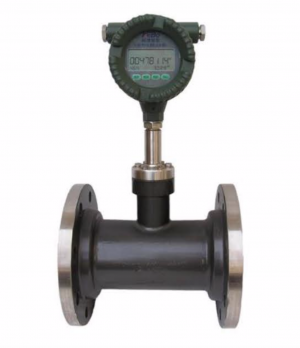

Расходомер мишенного типа Kaflon Yoke YK-LB

В наличии

Производитель:

Россия

Расходомеры мишенного типа YOKE YK-LB используются для решения задачи по измерению расхода жидкостей, (или газов), содержащих посторонние включения или загрязнения – например нефти, мазута, битумов, и т.д. Мишенные расходомеры YOKE YK-LB могут измерять как жидкости, так и газы, причем в широком диапазоне. Они просты в установке и не требуют дополнительного обслуживания.

Для применения данного типа расходомеров необходимо соблюдение определенных условий:

1. Нормализация потока. Необходимы прямые участки трубы без изгибов, сужений, клапанов и т.д. – до расходомера – не менее 10 диаметров, после расходомера – не менее 5 диаметров трубопровода.

2. Горизонтальная установка расходомера. Однако, по специальному запросу возможно исполнение в вертикальный участок трубы.

Существует прямая зависимость точности измерения расходомером от диапазона расходов. Это актуально для жидкостей с числом Рейнольдса ≤ 1500

	±0,2%	±0,5%	±1%	±1,5%	±2,5%
Жидкость	Qmax ≤ 3 Qmin	Qmax ≤ 5 Qmin	Qmax ≤ 10 Qmin
Пар			Qmax ≤ 5 Qmin	Qmax ≤ 10 Qmin	Qmax ≤ 20 Qmin
Газ				Qmax ≤ 5 Qmin	Qmax ≤ 10 Qmin

Для всех расходомеров мишенного типа YOKE YK-LB предлагается набор аналоговых и цифровых портов: 4...20 мА, импульсный, коммуникация по RS-485. Поддерживаются протоколы Modbus и HART. Доступны комплектации с автономным питанием от литиевой батареи.

Принцип работы

Расходомер состоит из:

1. Подвергаемый силовому воздействию элемент (пластина мишени)
2. Чувствительный элемент (включая датчики температуры и давления)
3. Корпус измерительной трубы (отсутствует в расходомере вставного типа)
4. Переходники
5. Суммирующий счетчик с дисплеем и выходами

Пластина мишени помещена в центр трубы и соединена с преобразователем сигнала жестким стержнем. Cреда (протекающая жидкость или газ) воздействует на мишень с определенным усилием, которое пропорционально потоку.

После соответствующих преобразований и вычислений значения данной силы, мы можем получить значение потока. Величина этой силы преобразуется в электрический сигнал, который после обработки и усиления поступает в суммирующий счетчик, где обсчитывается и мы получаем значения как текущего потока, так и прошедшего через расходомер объема.

Технические характеристики

Среда измерения	Жидкость, пар, газ
Диаметр	Фланцевый тип 15-500мм	Кламповый тип 15-300мм	Вставной тип 80-5000мм
Давление	Фланцевый тип 0,6-42MPa	Кламповый тип 0,6-42MPa	Вставной тип 0,6-42MPa
Температура
Точность	±0,5%	±1,0%	±1,5%
Динамический диапозон	1:5 (жидкость)	1:10 (жидкость)	1:10 (жидкость)
Повторяемость	0,05-0,08%
Питание	Автономное: литиевая батарея (3.6В); внешнее питание: 24В постоянного тока
Вывод информации	Дисплей: двухпроводная система (4-20мА) или четырехпроводная система ( рекомендуется четырехпроводная); импульсный 0-5В; RS485/KS22; HART протокол
Материал измерительной трубки	Углеродистая сталь: нержавеющая сталь: также может быть предоставлена по договоренности, согласно требованиям пользователя
Класс защиты	IP65, IP67
