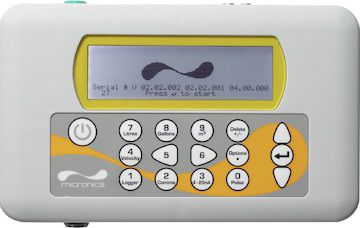

Ультразвуковой расходомер Portaflow 220а

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Тип расходомера	Портативный / Переносной
  Производитель	Portaflow
  Назначение	Для вязких жидкостей, Для жидкостей

• Описание

  Производитель:	Фирма «Micronics Ltd.», Великобритания
  Гарантия:	1 год
  Номер реестра СИ:	15083-06 до 01.10.2016г.

  Расходомер Portaflow 220a (PF220) показывает мгновенную скорость потока или расход жидкости, а также считает суммарные значения. Прибор оснащен аналоговым (4-20 мА) и импульсным выходом, сигнал с которого пропорционален скорости потока, это позволяет взаимодействовать с множеством внешних устройств, например с системами управления или мониторинга.
  Ультразвуковой расходомер Portaflow 220a имеет интерактивное меню «QuickStart», что облегчает установку системы в любом подходящем месте, что дает возможность быстро ввести прибор в эксплуатацию. Кроме того, введенные параметры для конкретного места использования могут быть сохранены в энергонезависимой памяти расходомера и в будущем мгновенно установлены при повторном использовании, что значительно уменьшает время настройки прибора. Датчики потока, или преобразователи, подключаемые к расходомеру Portaflow 220 прикрепляются к внешней стороне отслеживаемой трубы и обеспечивают измерение скорости потока, без необходимости остановки оборудования и не нарушая при этом герметичность исследуемого трубопровода.

  Плюсы применения Portaflow 220a:

  • Неразрушающая установка — технологический процесс не прерывается при использовании расходомера.
  • Простая установка — не требуется никаких дополнительных вложений по модернизации исследуемого трубопровода.
  • Нет контакта с жидкостью — нет риска загрязнения технологической жидкости или возможного воздействия агрессивных или токсичных жидкостей.


  Область применения:

  • Вода
  • Строительные услуги
  • Энергетический менеджмент
  • Производство электроэнергии
  • Нефтехимическая промышленность
  • Нефтегазодобывающая промышленность
  • Продовольственная промышленность
  • Фармацевтика
  • Электростанции
  • Производство
  • Аудит систем отопления
  • Проверка насосов
  • Измерения
  • Контроль процессов
  • Гидравлические системы
  • Системы пожаротушения
  • Обнаружение утечек
  • Тестирование котлов и т.д.

  Особенности расходомера Portaflow 220a:

  • Легкий инструмент с большим, хорошо читаемым графическим дисплеем и отключаемой подсветкой.
  • Диапазон измерения от 0.1 до 20 м/с, двунаправленный.
  • Диаметр труб от 13 до 1000 мм (в зависимости от модели portaflow 220a или 220b).
  • Многоязыковое меню, включая русский.
  • Простая и многофункциональная клавиатура.
  • Функция «Quick start» для быстрой настройки и начала работы.
  • Непрерывный контроль потока с возможностью суммирования.
  • Переключаемый импульсный выход пропорциональный скорости потока.
  • Аналоговый выход 4..20 мА, 0..20 мА или 0..16 мА пропорциональный скорости потока, с простой калибровкой диапазона измерения.
  • Питание от аккумуляторной батареи со временем непрерывной работы до 20 часов, в зависимости от нагрузки.
  • Возможность работы от сети или во время зарядки аккумулятора.
  • Функции диагностики.

  Принцип работы:
  При прохождении ультразвуковых волн через жидкость их скорость ускоряется, когда направление совпадает с направлением течения потока жидкости и немного замедляется при прохождении против течения. Разница во времени прохождения ультразвуковых волн в попутном и противоположном направлении пропорциональна скорости жидкости и может быть использована для расчета. По скорости потока и диаметру трубы расходомер Portaflow 220 может рассчитать объемный расход.
  Датчики Portaflow могут быть установлены для работы в одном из четырех режимов, определяемых в основном диаметром трубы и установкой датчика. На нижеприведенных рисунках показаны варианты применения правильного разделяющего расстояния между преобразователями для получения наилучшего сигнала. На практике PF220 определяет режим работы и соответствующее расстояние между датчиками с помощью значений, введенных на приборе.

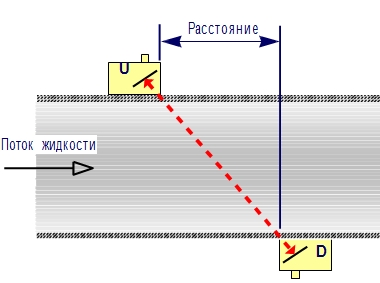

  Режим “Отражение”.
  Наиболее часто используются. Два преобразователя (U и D) закреплены на трубе напротив друг друга, чтобы сигнал проходящий между ними отражался от противоположной стенки трубы. Расстояние между преобразователями вычисляется прибором на основании введенных данных о размере трубы и характеристиках жидкости.

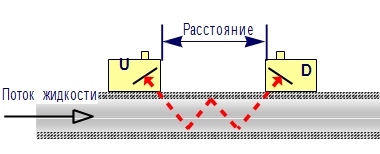

  Режим «Двукратное отражение».
  В этом режиме расстояние между датчиками позволяет ультразвуковым волнам два раза отразиться от стенок трубы. Режим используется на трубах малого диаметра, когда использовать режим с однократным отражением невозможно.

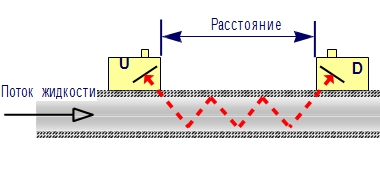

  Режим «Трехкратное отражение».
  Ультразвуковые волны трижды отражаются от стенок трубопровода. Этот метод используется при измерениях на трубах очень малого диаметра.





















  Режим «Дагональный».
  Метод используется при измерениях на трубах большого диаметра, при этом ультразвуковые преобразователи расположены на противоположных сторонах трубы и должны быть установлены в одной плоскости. Расстояние между датчиками является важным фактором.

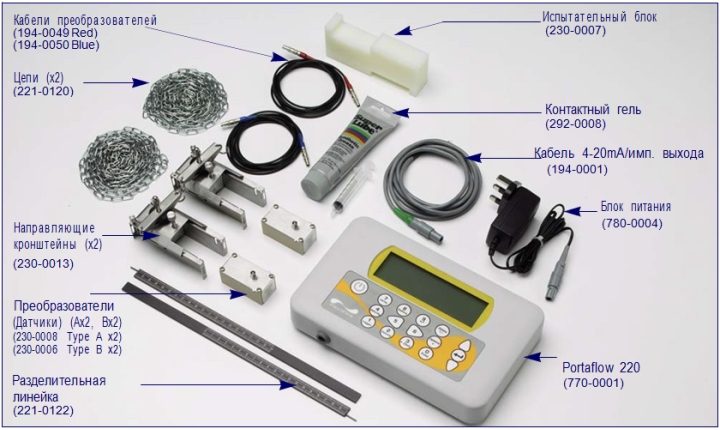

• Комплектация

  • Базовый блок Portaflow 220.
  • Сетевой блок питания 110/240 В.
  • Кабели преобразователей длиной 2 метра, 2 шт.
  • Датчики «A» или «B» в зависимости от модели.
  • Набор направляющих для датчиков.
  • Кабель 4..20мА/Имп. выхода.
  • Цепи 2 шт. (длиной 0.5м. для PF220A).
  • Тестовый блок.
  • Контактный гель.
  • Инструкция по эксплуатации (на компакт-диске).
  • Кейс для транспортировки и хранения.

  При установке прибора на точке измерения, с помощью функции быстрого запуска в прибор вводятся данные о материале трубы и рабочей жидкости, после этого определяется оптимальные данные для крепления ультразвуковых преобразователей. Как только все необходимые параметры введены, они по желанию, сохраняются в памяти прибора для последующего использования в данном месте. Всего может быть сохранено до двадцати различных точек измерения.

  Ниже представлены материалы труб и защитных покрытий, а также жидкостей, с которыми система может быть использована:

  Материал труб, изготовленных из любого звукопроводящего материала, например:		Материалы защитного покрытия:
  Углеродистая сталь Нержавеющая сталь Медь ПВХ / ПВДФ Бетон Оцинкованная сталь Мягкая сталь Стекло Латунь		Резина Стекло Бетон Эпоксидная смола Сталь
  Толщина стенки трубы:		Толщина защитного покрытия:
  Толщина стенки должна быть в диапазоне от 1 мм — 75 мм		Толщина покрытия может быть до 10 мм.
  Диаметр труб:		Тип жидкостей и условия:
  Максимально допустимый диаметр трубы зависит от типа используемого преобразователя – PF220A (тип «А» преобразователь) — пригоден для работы с трубами в диапазоне от 13мм до 115 мм		Portaflow 220 позволяет точно выполнять измерения с различными чистыми жидкостями или маслами, которые содержат менее 3% твердых частиц, например – речная вода питьевая вода деминерализованная вода гликоль /водяная смесь гидравлическое масло дизельное топливо
  Температура стенки трубы:
  Максимально допустимая температура трубы от -20 ° C до +135 ° C
  Ультразвуковые преобразователи:
  Система PF220 поставляется с одним набором датчиков. PF220A поставляется с типом преобразователей «A-ST».
